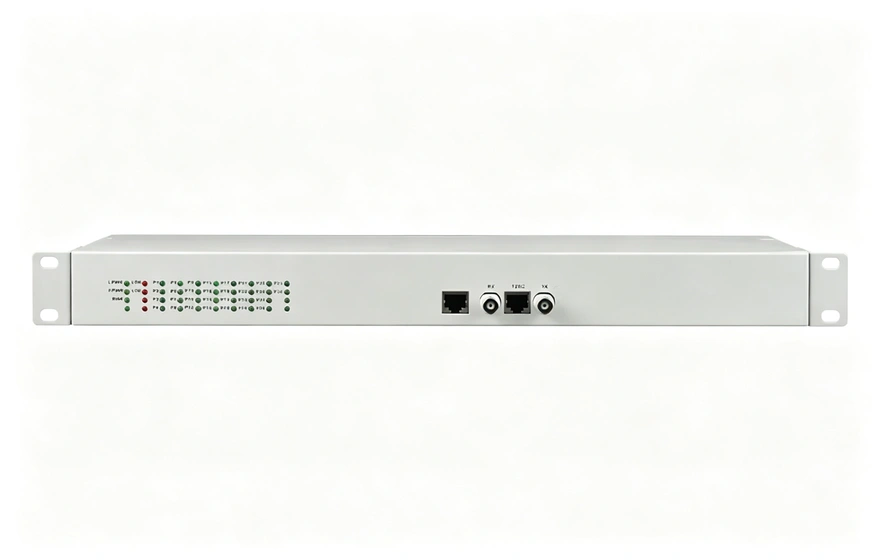

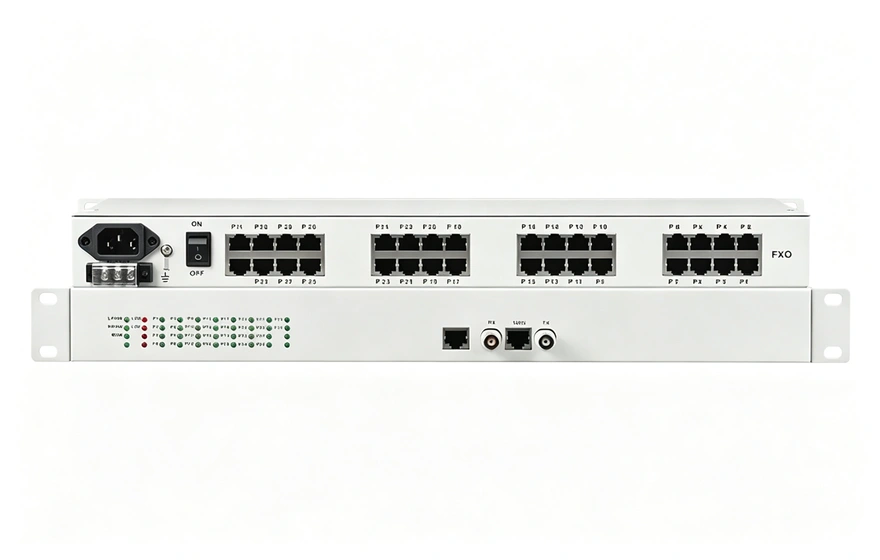

产品描述
该设备是在本公司研制的E1线路传输专用超大规模集成电路的基础上开发的传输设备。具有完善的告警功能，可选1~30路语音。信令16时隙可以与1号信令或随路信令对通；设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。
工作温度：商业级/工业级/军品级可选
功能特点
- 基于自主知识产权的集成电路；
- 整机为单板设计；
- 信令16时隙可以与1号信令或随路信令(CAS)对通，可以与E1数字中继卡与E1接口的程控交换机对通；
- E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术；
- 1-30路语音接入，支持来电显示功能；

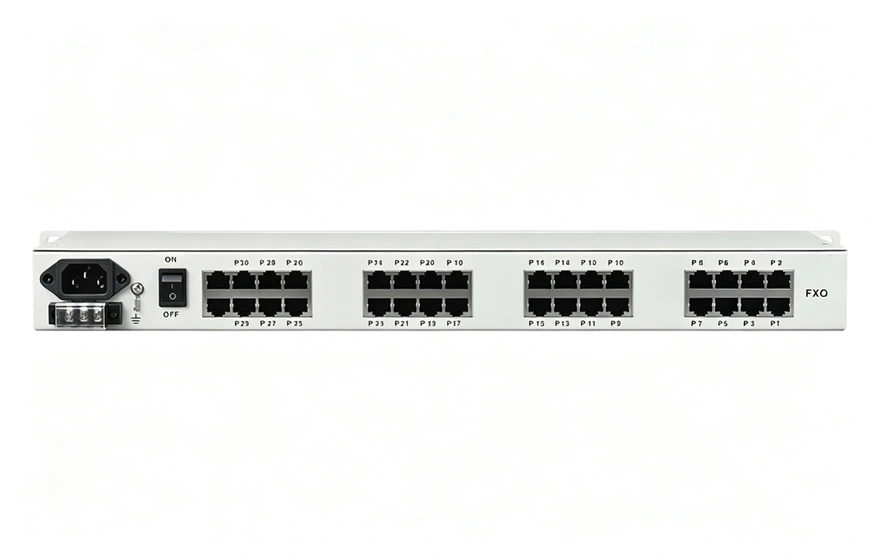

- 语音口支持FXS口， FXS口与用户的电话机相连；
- 台式设备可支持独立SNMP网管（可选）；
- 多种电源方式可选：AC220V、DC-48V/DC24V等；
技术参数
E1 接口
设备接口： 设备接口符合G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式 75Ω/平衡式 120Ω
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0～6dBm
FXS 用户电话口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗：600Ω(摘机)
回损： 20dB
FXO 中继口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损： 20 dB
E&M 2/4线音频接口
E&M类型： TYPE V
E线最大电流：22mA;饱和电压：3V
M线恒定电流：7mA; 最小检测电流：5mA
AD增益：0dB;
DA增益：0dB
2/4线输入阻抗：600Ω
磁石电话接口
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω(摘机)
回损：20dB
电气和机械特性
系统电源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构: 485（长）X200（宽）X45（高）mm 19英寸 1U机架式
环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100000小时
