产品描述

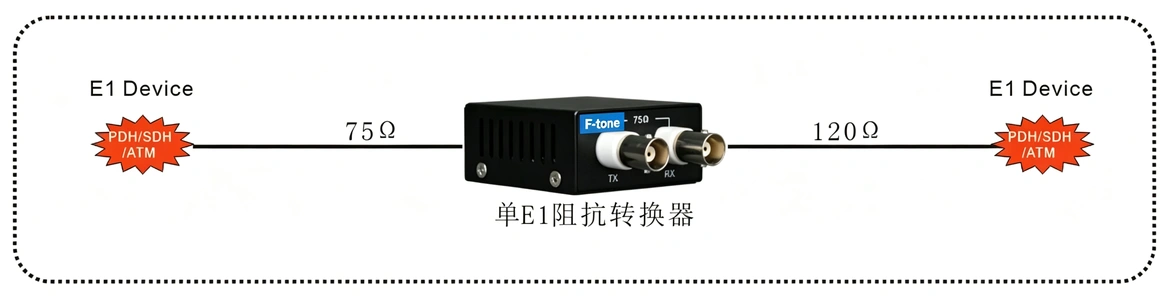

单口阻抗转换器为 E1 G.703的75Ω到120Ω的接口阻抗转换器为无需电源供给的设备，使用方便。
工作温度：商业级/工业级/军品级可选
功能特点
- E1 72/120接口电平符合ITU-T G.703 电平模板标准；
- 75欧与120欧阻抗双向信号转换方便使用；
- 无需外加电源。
技术参数
E1接口
设备接口： 设备接口符合G.703建议
设备接口： 设备接口符合G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式75Ω(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0～6dBm；
| 比特率 | 2048±50ppm | |
| 阻抗 | 75W非平衡 | 120W平衡 |
| “传号”（有脉冲）的标称峰值电压 | 2.37V | 3.0V |
| “空号”（无脉冲）的标称峰值电压 | 0±0.237V | 0±0.3V |
| 标称脉冲宽度 | 244ns | |
| 脉冲宽度中点处正负脉冲幅度比 | 0.95～1.05 | |
| 标称脉冲半幅处正负脉冲宽度比 | 0.95～1.05 |
产品规格

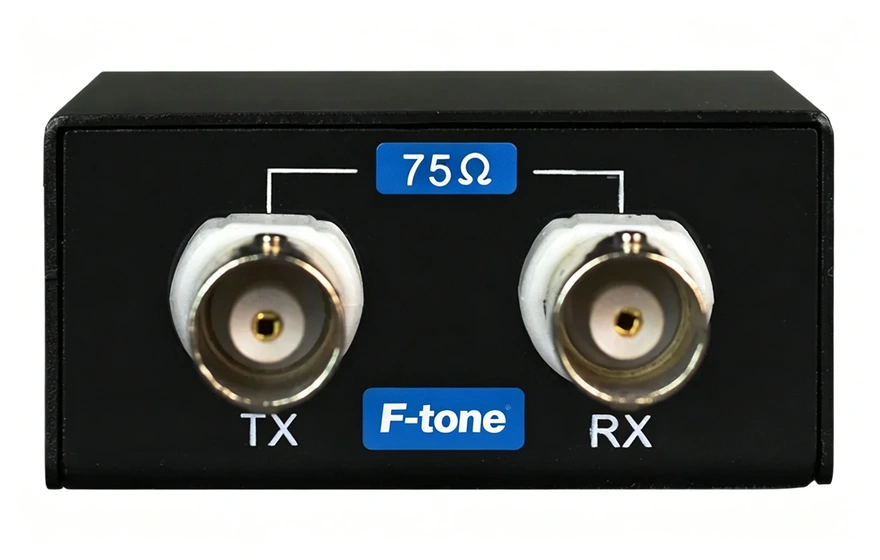

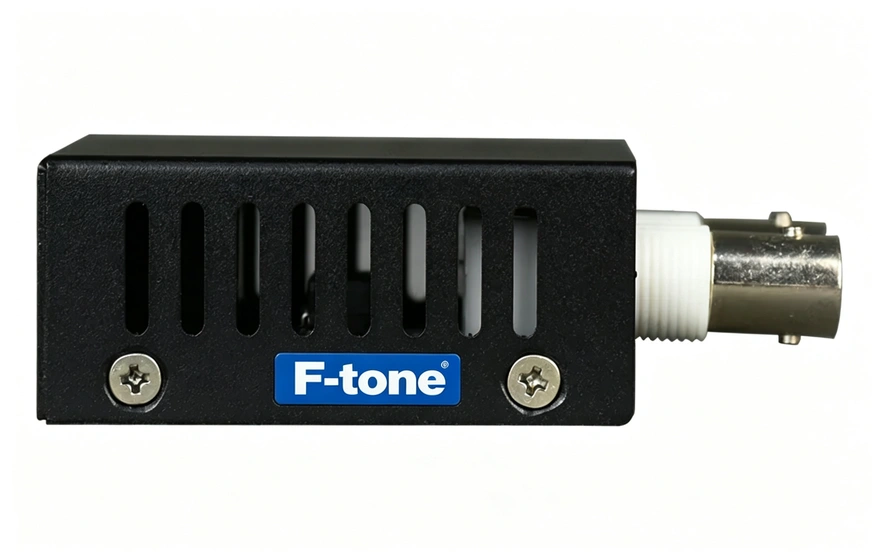

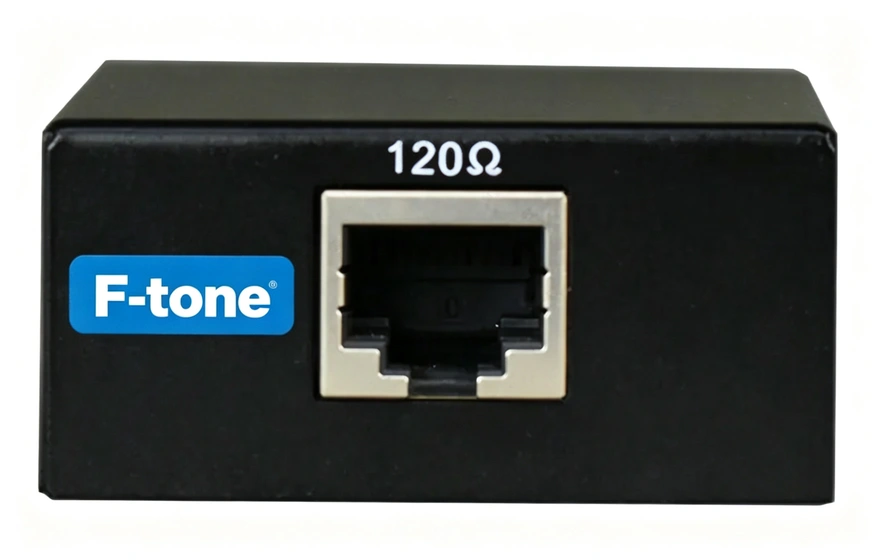

| 产品功能描述 | 单路E1 75转120欧阻抗转换器 (75欧BNC接口) |
| 业务端口描述 | 1个E1 75欧接口，1个E1 120欧接口 |
| 电源 | 无需 |
| 产品尺寸 | (长×宽×高) 52*50*24mm |
| 重量 | 0.16Kg/台 |
环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
