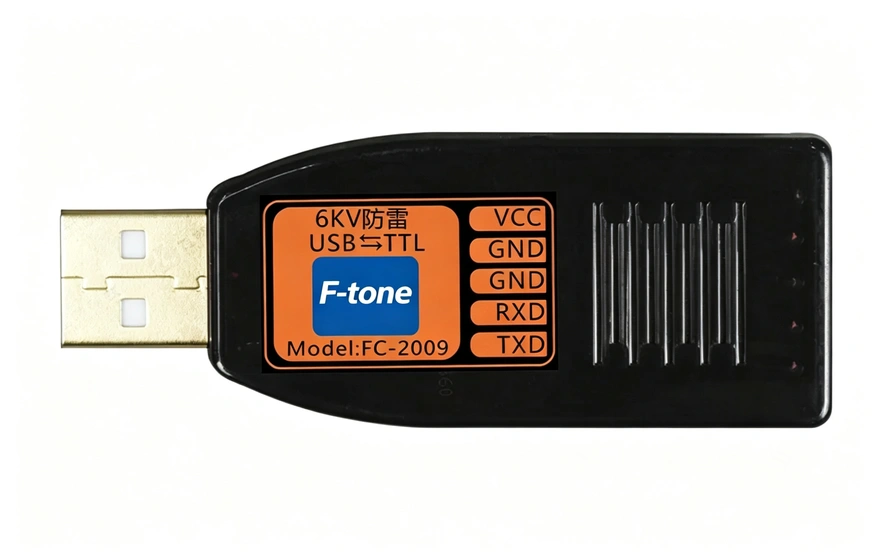

产品描述
本型号FC-2009基本功能为USB转1路6KV雷击防护TTL，该产品的工作电源由USB端口供给，无需外接电源，采用特有的无延时自动收发转换技术，即插即用适合所有软件，并且具有收发使能控制，在不发送数据的待机状态时输出为高阻态，支持多点通信。 有别于市售的其它同类廉价产品，本产品： ◆ 工业级工作温度(-40到+85度)， ◆ 串口6KV三级防雷防护(10/700us电流波,内阻40Ω)， ◆ 金色USB内置TVS防护(±15kV-空气和±8kV-接触)， ◆ 独具3个LED灯，电源: 红灯 ，串口收: 橙灯 ，串口发: 绿灯 。
工作温度：商业级/工业级/军品级可选
功能特点
- 全速 USB 设备接口，兼容 USB v2.0。
- 仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
- 计算机端 Windows 操作系统下的串口应用程序完全兼容，无需修改。
- 硬件全内置收发缓冲区，支持通讯波特率 50bps～2Mbps
- 适用于操作系统：Win98/2K/XP、WIN10/WIN11系统32/64位、Linux、MAC OS-9/X、安卓。
- 3个LED指示灯：电源： 红灯 ，串口数据收： 橙灯 ，串口数据发： 绿灯 ，方便监控状态。
- 金色USB端口，电源USB 供电，工作电流工作电流<30mA，USB接口防护： 静电保护 可达 ±15kV(空气)和±8kV(接触)，EFT保护可达40A(5/50ns)，雷击保护可达5A(8/20us)
- TTL接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV，内阻40 Ω 标准;
- 接口带5V电源端子输出(0.5A PTC保护管)，在0.7A以上工作时保护。
- 所有型号皆通过100%烤机测试;
- USB直接连电脑雷击测试 ： TTL接口可过：短路电流波10/700μs，开路峰值输出电压6KV，内阻40Ω的雷击测试
- 宽温型： 工作温度-40℃~ +85℃,+85度高温测试 ： 在85度的老化箱里，转换器能正常工作，不会丢包及死机
技术参数
◆ TTL接口

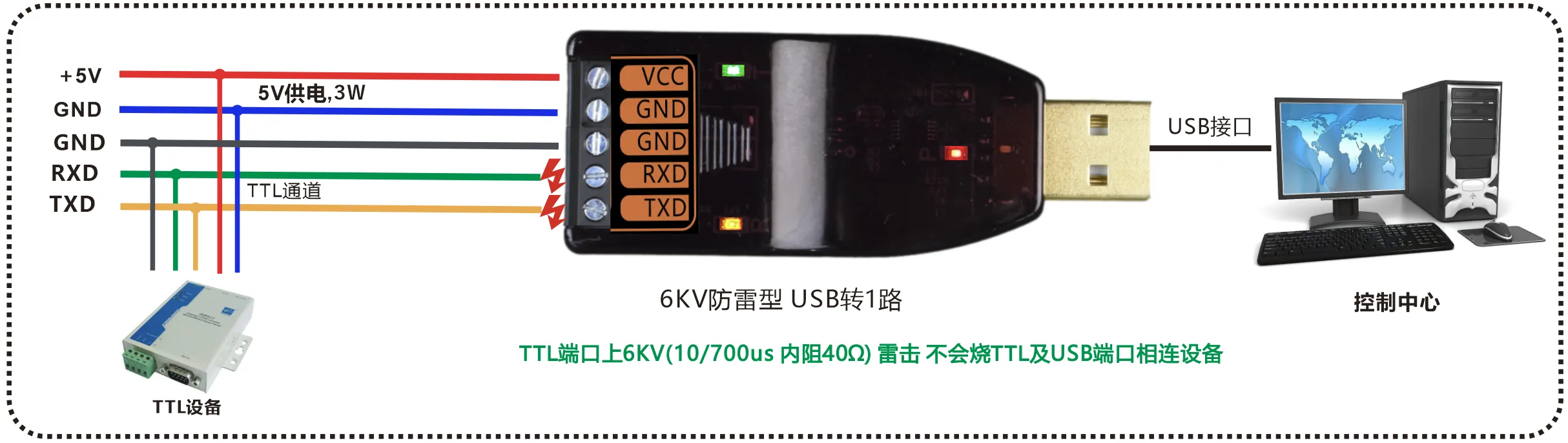

管脚定义: TXD,RXD, GND
电平 in : 0-5V(low<0.8V，High>2.0V)
Out: 0-5V
速率 : 50bps～2Mbps
◆ USB2.0 接口
标准: USB2.0
全速:Full-speed（500Kbps～12Mbps）
物理接口：镀金USB TYPE A 公头
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时
| 产品型号 | FC-2009 |
| 产品功能描述 | 防雷型USB转1路TTL转换器 |
| 业务端口描述 | 1路USB2.0接口；1路TTL接口 |
| 电源 | 无源，USB供电 ,功耗<150mW（5V 30mA） |

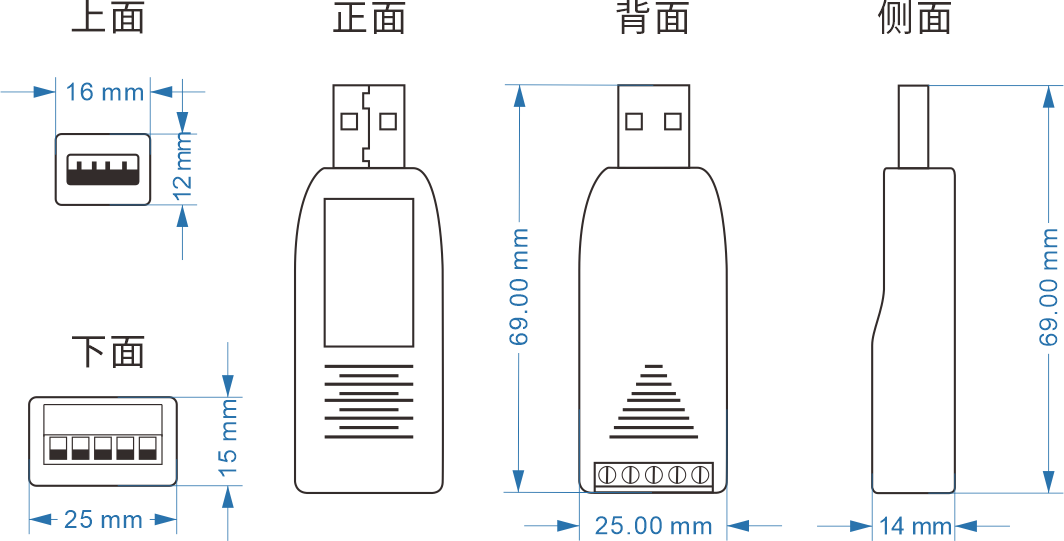

| 产品尺寸 | 尺寸：70mm(长) x 26mm(宽) x 14mm(高) |
| 重量 | 0.016Kg/台 |
