产品描述

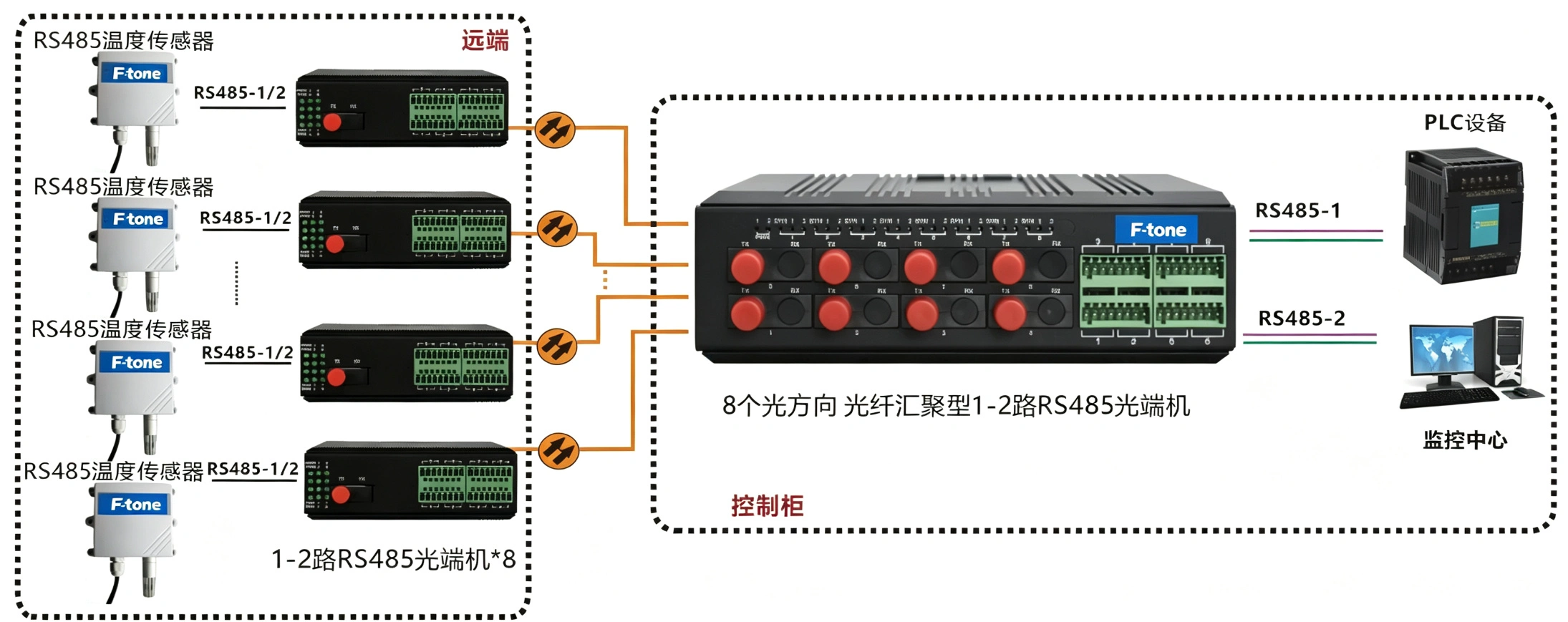

8个光方向汇聚型RS485光端机设备，带有8个SC/FC/LC光纤模块，可以连接8个光方向，分汇聚型中心设备与节点机设备两种设备， 汇聚端总共可以出1-2路RS485接口。 该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合工业、电力及对电磁干扰环境有特殊要求的部门和系统；
工作温度：商业级/工业级/军品级可选
功能特点
- 阳极氧化铝合金外壳，IP40防护等级，能够经受住恶劣环境的考验;

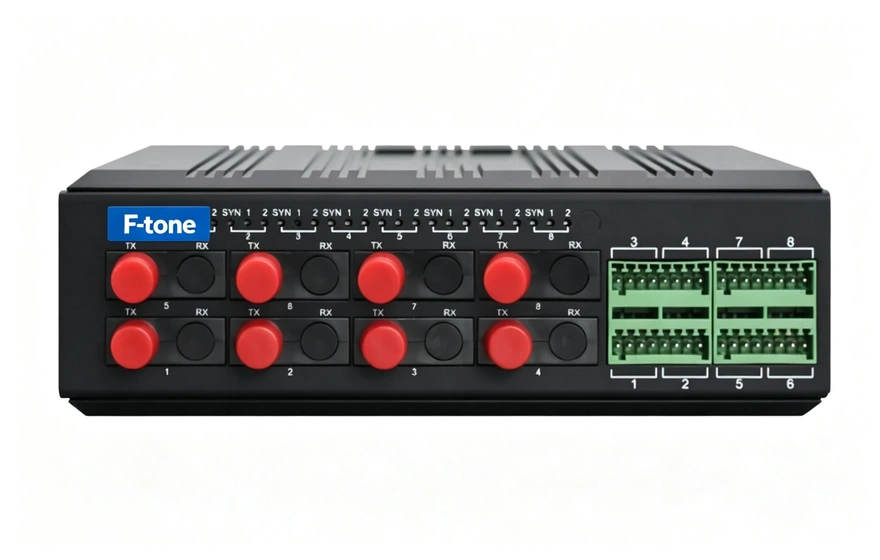

- 带有8个SC/FC/LC光纤模块，可以连接8个光方向，分汇聚型中心设备与节点机设备两种设备
- 汇聚端总共可以出1-2路RS485接口，也可选RS232或RS422接口。
- 1-2路串口完全独立，可以支持传
- RS485可以传输异步从0-256kbps波特率自适应的串口数据；
- RS485接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准；
- 符合工业四级电磁兼容性要求;
- 超强防雷功能：防雷击，可抗感应高压，防浪涌等;
- 无风扇高效散热，降低修复时间;
- 可选AC 220V，DC -48V、DC +24V，直流电源无正负极之分支持内部隔离，冗余双电源输入;
技术参数
◆ 光纤部份
光口：1-8
光纤：单纤双纤
光纤接口：SC/FC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD- RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
RS-232: RXD TXD Signal Ground
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时
光口：1-8
光纤：单纤双纤
光纤接口：SC/FC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD- RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
RS-232: RXD TXD Signal Ground
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时
| 产品型号 | FTP-042806D |
| 产品功能描述 | 8路汇聚光口RS485光端机 |
| 业务端口描述 | 8个SFP光纤接口；1-2路RS485接口 |
| 电源 |

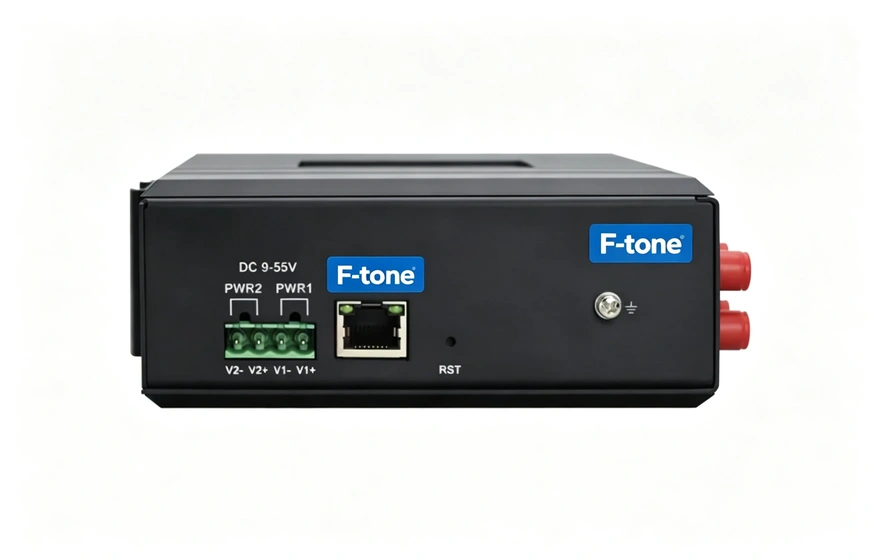

冗余双电源输入: DC9-55V 功耗<5W 过载保护：支持； 反接保护：支持；冗余保护：支持 接入端子：4芯5.08mm间距插入式端子 |
| 产品尺寸 |
外壳：IP40防护等级，铝合金材质,安装方式：导轨安装、壁挂式安装 (长×宽×高) 133*120*50mm导轨式 |
| 重量 | 0.85Kg/台 |
