产品描述
工业级数据环网型光端机提供1-2路RS232/422/485在光纤中传输，每路端口同时支持RS232/422/485三种业务接口，支持多种光纤网络拓扑结构：点对点通讯、链型网络、星型网络及冗余环网自愈保护等拓扑结构，并可在此基础上组网为更复杂的网络拓扑结构,具有环网自愈保护功能。该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性
工作温度：商业级/工业级/军品级可选
功能特点
- 提供1-2路串口，每路串口同时提供RS232/422/485三种串行接口(接口类型可以通过DIP开关设置)，方便现场开通业务;
- 可以自动检测、控制RS-485数据流 不必要用握手信号来控制数据流向;具备自动侦测串口信号波特率的能力;
- 提供两光纤条线路，在线路故障时可自动切换，保证通信正常；
- 光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式，SC/ST/FC/LC接口可选

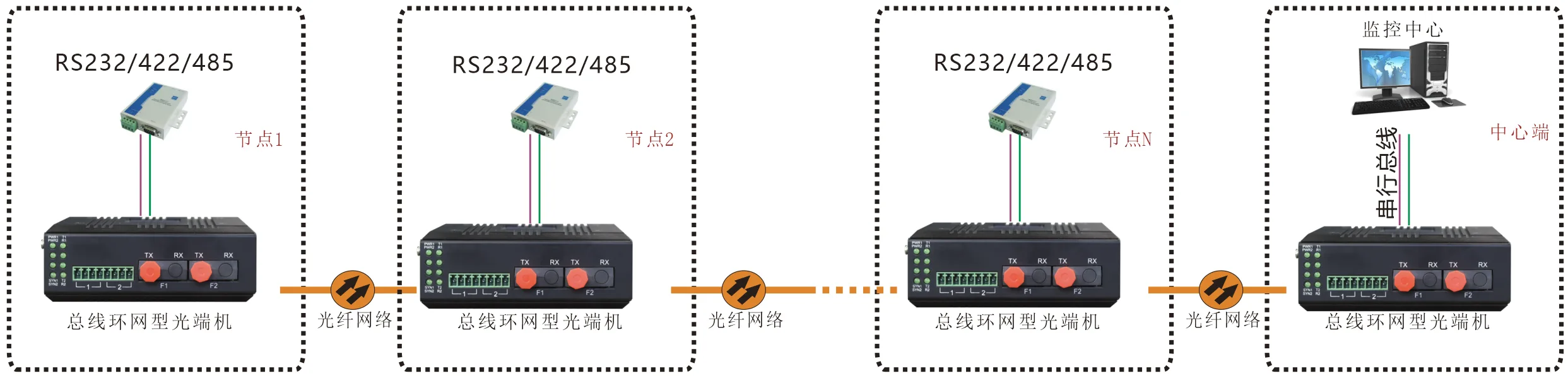

- 支持多种光纤网络结构：点对点、星型、链型、环网冗余，并可组合为更复杂的网络拓扑结构支持多种光纤网络结构；
- 串行数通道可以传输异步从300-115200bps波特率自适应的串口数据;
- 串行口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(40Ω)；共模:6KV，阻抗(40Ω) 标准;
- 支持宽范围交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护
- 符合工业四级电磁兼容性要求
- 超强防雷功能：防雷击，可抗感应高压，防浪涌等
- 无风扇高效散热，降低修复时间
- IP40外壳防护等级，能够经受住恶劣环境的考验

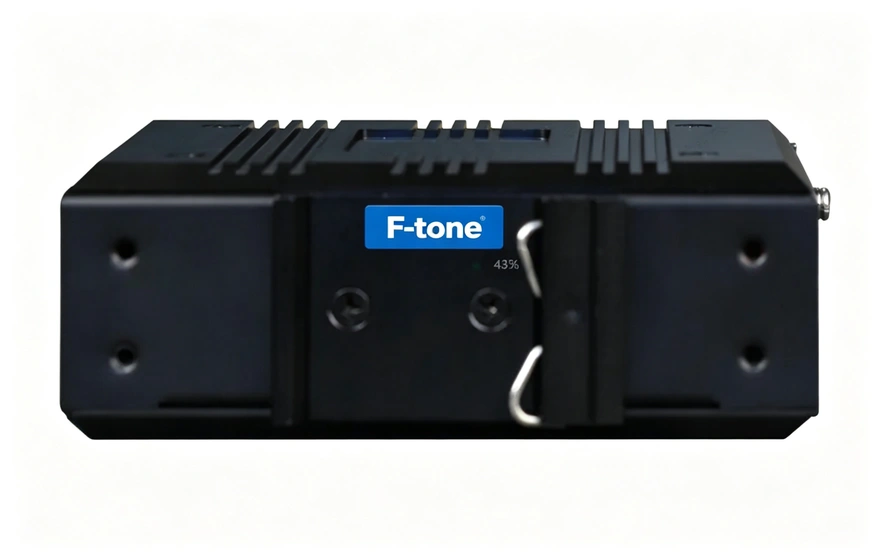

- 导轨或壁挂式安装
- 宽温型：工作温度-40℃~ +85℃
- 所有型号皆通过100%烤机测试，保修期：5年
技术参数
光纤部份

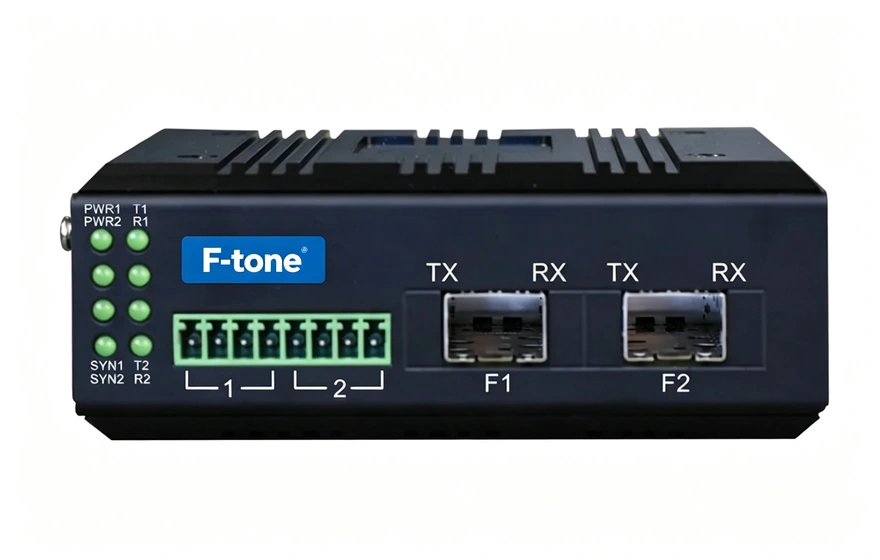

光口：2
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD- RS-485 2 wires: A(对应TX+) B(对应TX-) Ground
RS-232: RXD TXD Signal Ground
电气和机械特征

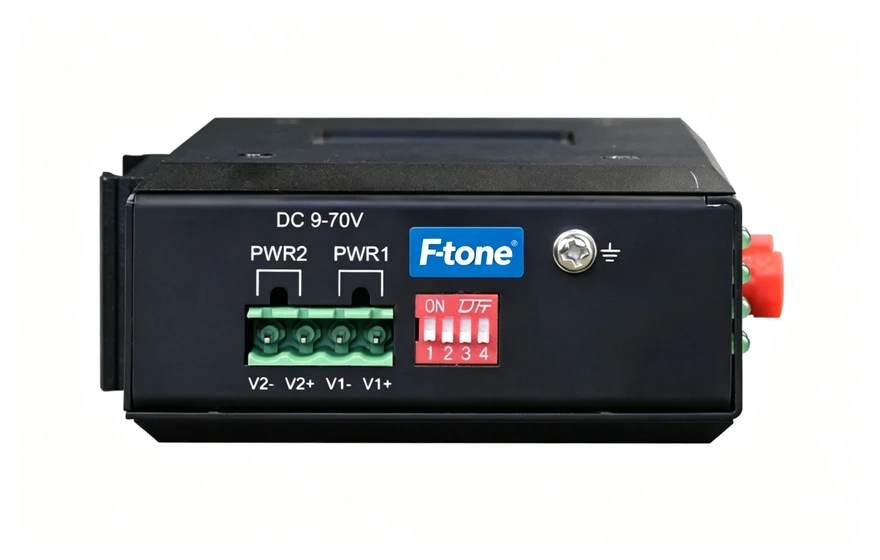

冗余双电源输入: DC9-48V 功耗<5W
过载保护： 支持
反接保护： 支持
冗余保护： 支持
接入端子： 4芯5.08mm间距插入式端子
外壳： IP40防护等级，铝合金材质
安装方式： 导轨安装、壁挂式安装
重量： 0.75kg/台
尺寸： 110mm(长) x 86mm(宽) x 40.0mm(高)
环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时
