产品描述

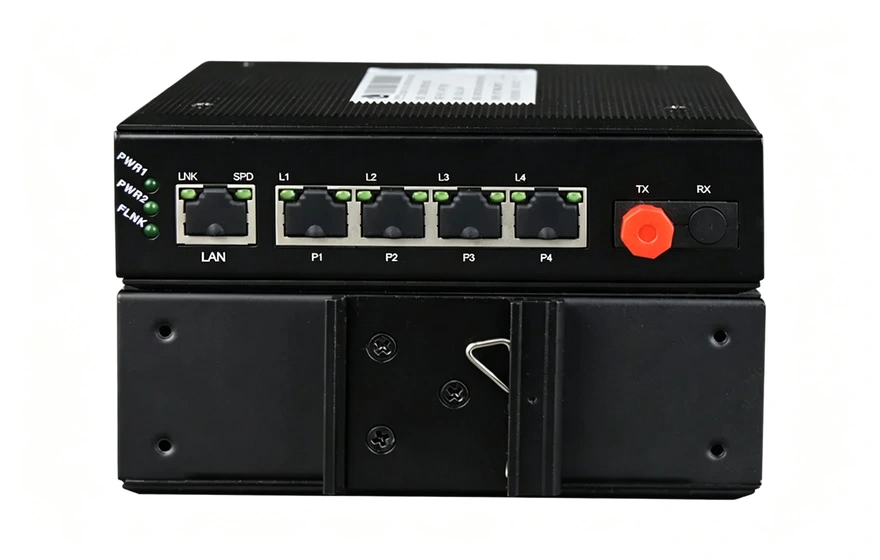

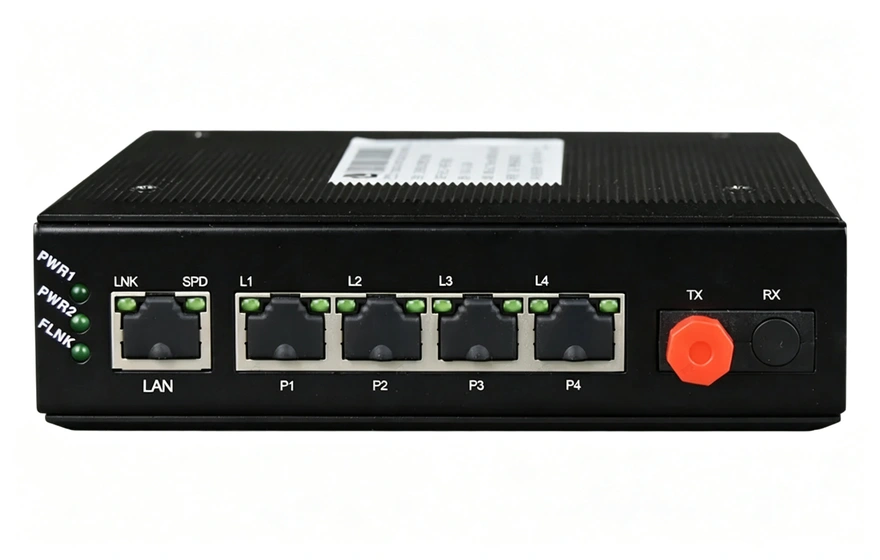

本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。此款产品提供4路电话接入，1路百兆以太网接口（线速100M）。
工作温度：商业级/工业级/军品级可选
功能特点
- 基于自主知识产权的集成电路；

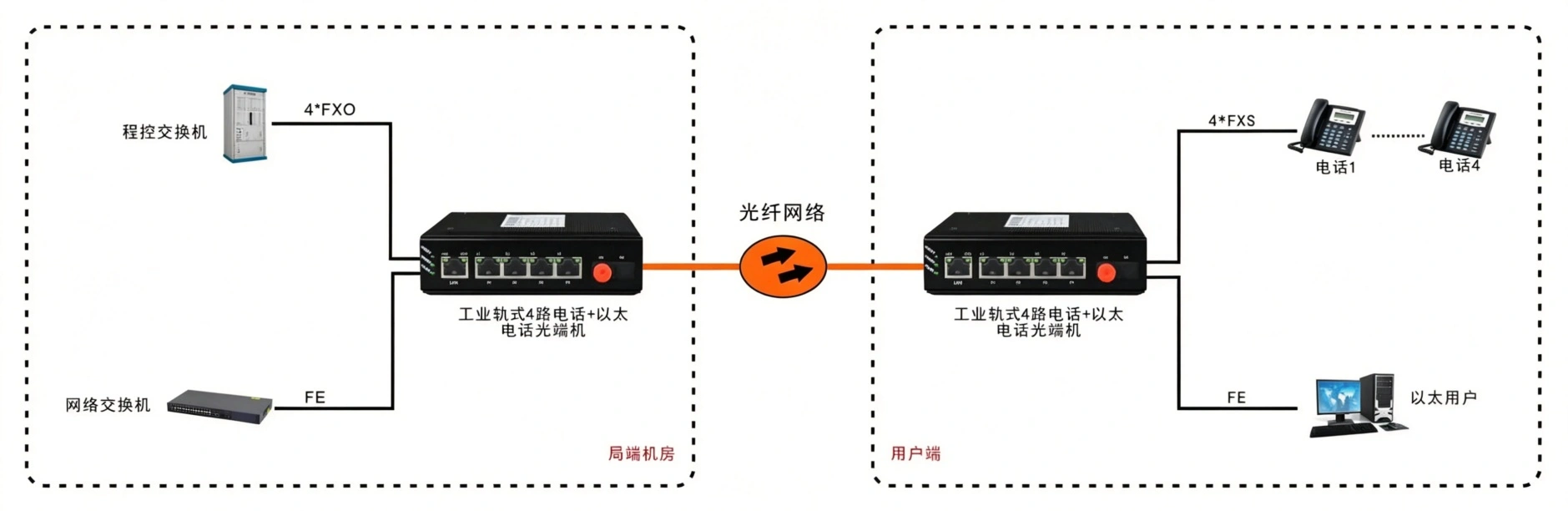

- 语音口支持FXO/FXS/EM2-4线/2-4线音频/磁石电话接口，FXO口与程控交换机对接，FXS口与用户的电话机相连；
- 1-4路语音接入，支持来电显示功能/反极性计费/传真功能；支持各个站点的相互放号功能；
- 1路百兆以太，带宽为线速100M，自动适应10/100Mbps环境，便于网络的升级；
- 以太接口支持全双工和半双工网络通信，带有自动协商能力 MDI/MDI-X自适应无需手动调整；
- 光口无中继传输距离可达2～120公里；
- 支持2U机框插卡式，支持SNMP网管；
- 支持宽范围交直流输入；
- 支持内部隔离，冗余双电源输入 ；
- 电源支持过载保护、防反接保护；
- 符合工业四级电磁兼容性要求；
- 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
- 无风扇高效散热，降低修复时间；
- Ip40外壳防护等级，能够经受住恶劣环境的考验；
- 导轨或壁挂式安装宽温型：工作温度-40℃~ +85℃所有型号皆通过100%烤机测试；
- 电话/网络接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs 开路峰值输出电压6KV标准。
技术参数
光纤部分
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm 多模；1310nm/1550nm 单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
10/100M以太网接口
协 议：符合IEEE 802.3，IEEE 802.1Q(VLAN)
速 率：10/100M自适应，全/半双工完全自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座 支持Auto-MDIX（交叉/直通线自适应）
FXS 用户电话口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗：600Ω(摘机)
回损： 20dB
FXO 中继口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损： 20 dB
E&M 2/4线音频接口
E&M类型： TYPE V
E线最大电流：22mA;饱和电压：3V
M线恒定电流：7mA; 最小检测电流：5mA
AD增益：0dB;
DA增益：0dB
2/4线输入阻抗：600Ω
磁石电话接口
振铃电压：75V
振铃频率：25Hz
二线输入阻抗：600Ω(摘机)
回损：20dB
外观结构: 216（长）X140（宽）X41（高）mm 桌面型
电源
冗余双电源输入: DC9-48V 功耗<5W
过载保护： 支持
反接保护： 支持
冗余保护： 支持
接入端子： 4芯5.08mm间距插入式端子
机械与产品尺寸
外壳： IP40防护等级，铝合金材质
尺寸： 133mm(长) x 120mm(宽) x 31.0mm(高)
安装方式： 导轨安装、壁挂式安装
重量： 0.685kg/台
环境指标
工作温度：-40℃—+85℃(工业级)
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
