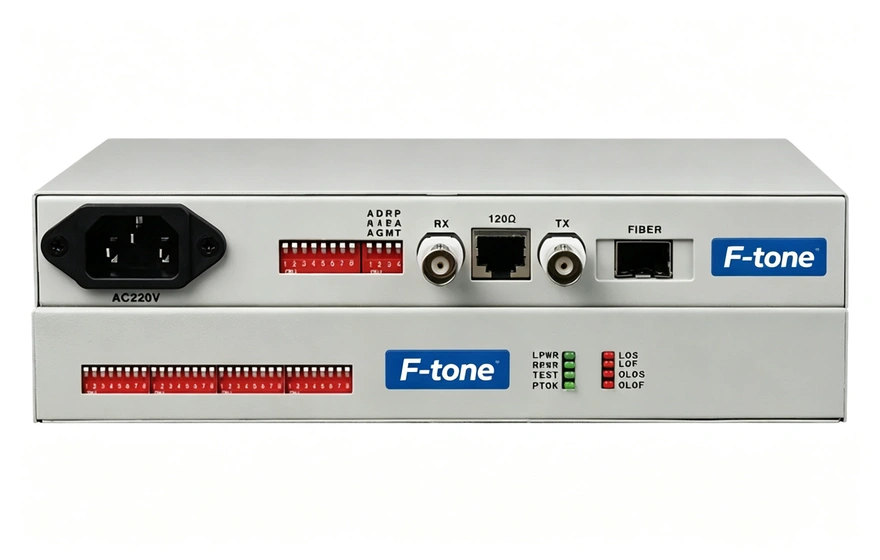

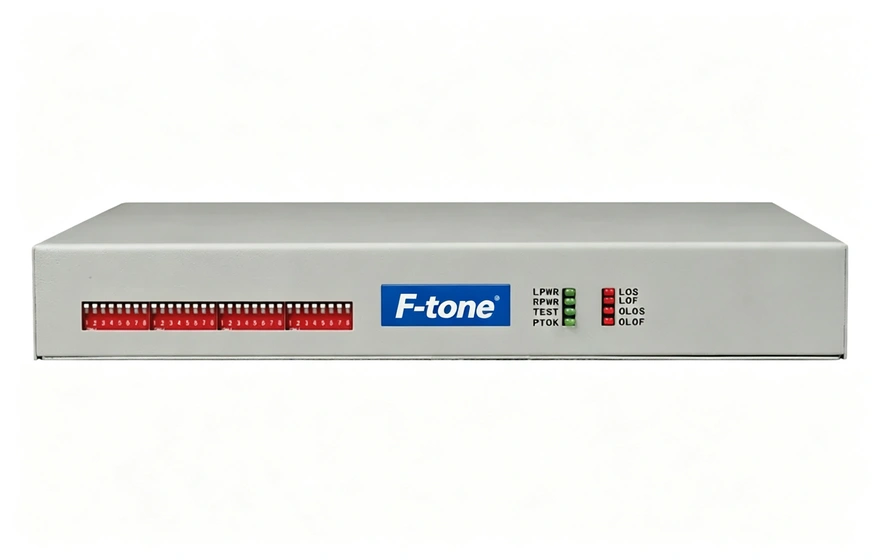

产品描述

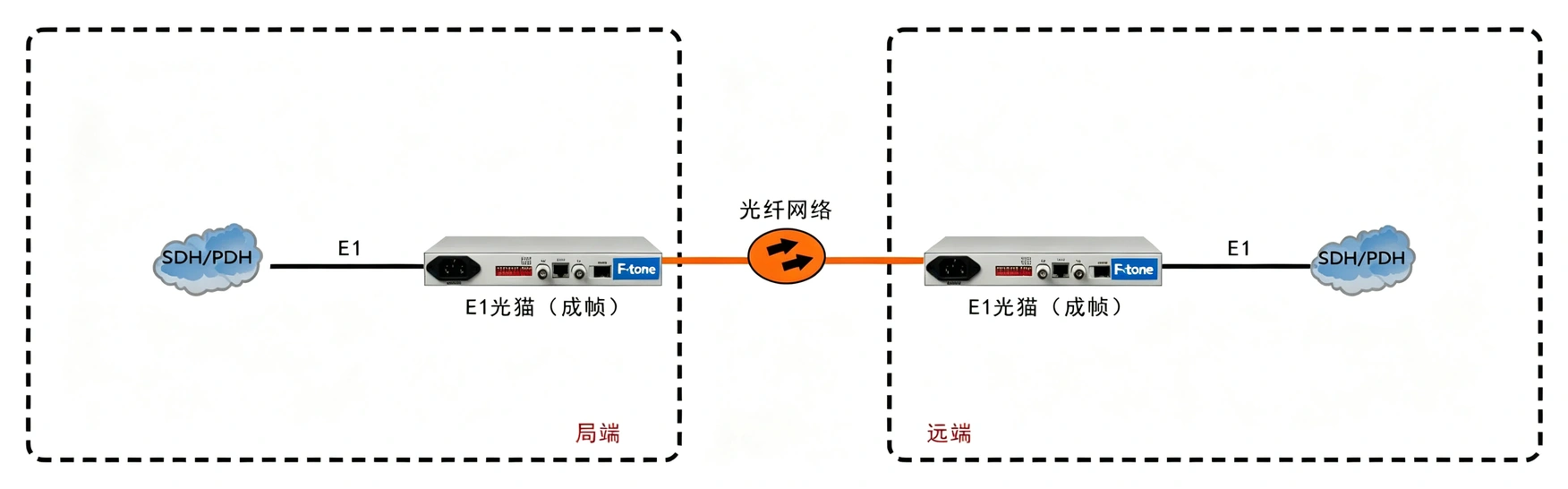

本成帧E1光猫提供1个E1接口和1个光接口，能够实现E1到光之间的接口转换、速率转换和E1时隙提取功能。成帧模式下，用户可利用数据通道速率为n*64k任意时隙可以设置。
工作温度：商业级/工业级/军品级可选
功能特点
- 基于自主知识产权的集成电路；
- 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置；
- 系统经过严格的测试和实用验证，完全符合ITU-T G.703、G.704等建议；
- 硬件实现31个时隙中任意几个时隙的选择（成帧时有效）；
- 提供3种环回功能：光口本端自环（ANA），E1本端自环（DIG），命令对端E1向本端环回；
- 提供伪随机码测试功能（PATT），相当于内置误码仪，便于线路开通测试；
- 可选AC 220V，DC -48V、DC +24V，直流电源无正负极之分。
技术参数
光纤部分
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm 多模；1310nm/1550nm 单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
E1接口
设备E1接口均符合G.703建议
速 率： n*64Kbps±50ppm
码 型： HDB3
阻 抗： 非平衡式 75W/平衡式 120W(非平衡式配同轴接口适配器，可适配75-2/3同轴电缆)
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0~6dBm
电源需求
系统电源： AC180V ~ 260V；DC –48V；DC +24V
功 耗： ≤10W
尺寸大小
迷你型： 216（宽）X140（深）X31（高）mm
19英寸： 483（宽）X138（深）X44（高）mm
工作环境
工作温度： -10℃ ~50℃
工作湿度： 5% ~ 95% (无凝露)
存储温度： -40 ℃~ 80℃
存储湿度： 5%~ 95% (无凝露)
