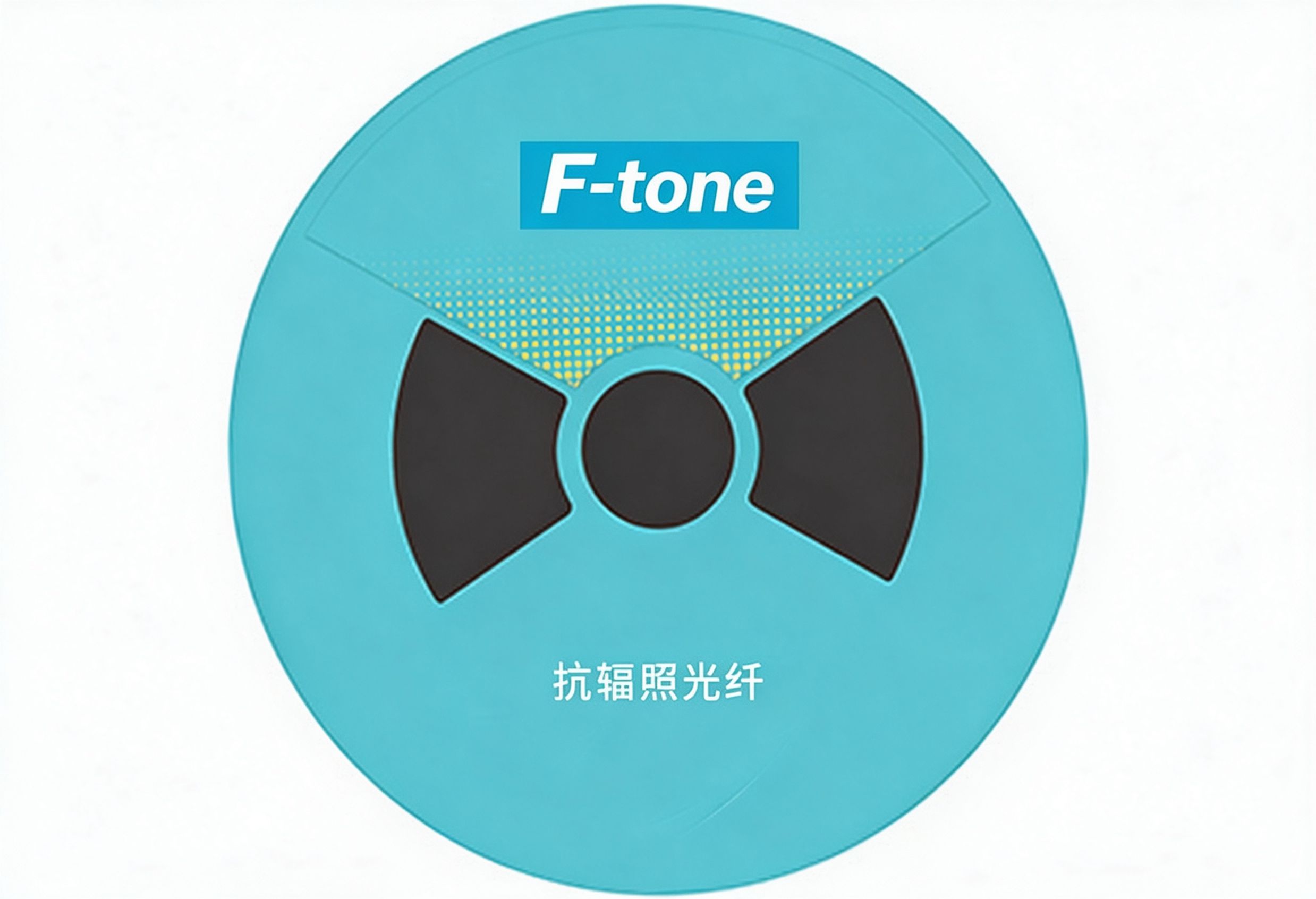

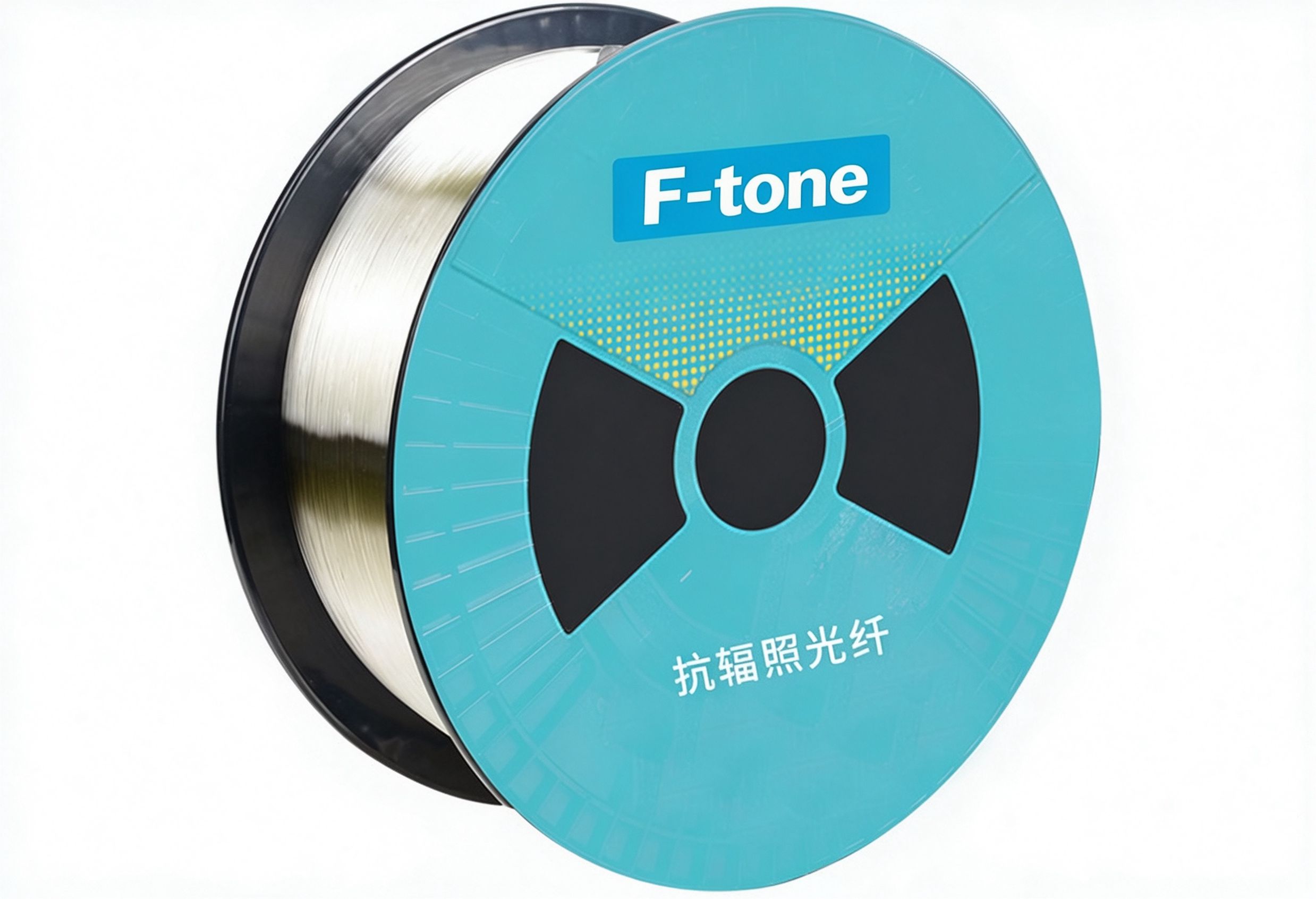

产品描述
抗辐射特种光纤能有效避免辐射环境中的电离辐射等恶劣环境对光信号传输的影响，在例如低地球轨道、近太空和深空等空间辐射环境中能够长时间稳定运行，能够承受极端环境和温度波动。采用特殊的玻璃组分和制造工艺，该光纤在850nm、1300nm和1310nm窗口具有良好的抗辐射性能，设计有阶跃折射率和渐变折射率剖面分布，拥有良好的几何、衰减和带宽性能。所有光纤均采用高温丙烯酸树脂或聚酰亚胺涂层，光纤的机械强度也有更高的标准。
产品特点
- 优良的抗电磁干扰性能
- 宽频率范围使用
- 更高的机械强度
- 严格精确的几何控制
工作温度：商业级/工业级/军品级可选
技术参数
| 光纤类型 | RRSF9/125-15/245 | |
| 产品编号 | RR5109 | |
| 光学性能 | ||
| 衰减(dB/km) | 1310nm | ≤0.5 |
| 1550nm | ≤0.4 | |
| 工作波长(nm) | - | 1300-1620 |
| 零色散斜率ps/(nm 2 ·km) |
- | ≤0.091 |
| 光纤截止波长λ cc (nm) |
- | ≤1260 |
| 模场直径MFD(μm) | 1310nm | 9.0±1.0 |
| 1550nm | 10.5±1.0 | |
| 单根光纤PMD最大值(ps√km) | - | ≤0.125 |
| - | ≤0.125 | |
| 几何性能 | ||
| 包层直径(μm) | - | 125.0±1.0 |
| 包层不圆度(%) | - | ≤1.0 |
| 涂层直径(μm) | - | 245.0±10.0 |
| 涂层/包层同心度误差(μm) | - | ≤12.0 |
| 芯/包同心度误差(μm) | - | ≤0.6 |
| 涂层不圆度(%) | - | ≤6.0 |
| 环境特性 | ||
| 温度-湿度循环附加衰减(dB/km) | -10℃~+85℃相对湿度，85%-98% | ≤0.1 |
| 温度附加衰减(dB/km) | -60℃到+85℃ | ≤0.2 |
| 浸水附加衰减(dB/km) | 23℃，30天 | ≤0.3 |
| 湿热附加衰减(dB/km) | 85℃，相对湿度85%，30天 | ≤0.2 |
| 干热老化(dB/km) | 85℃，30天 | ≤0.2 |
| 机械性能 | ||
| 筛选张力(kpsi) | 离线 | ≥100 |
| 涂层剥离力(N) | 平均值 | 1.0~5.0 |
| 峰值 | 1.3~8.9 | |
| 动态疲劳参数 | - | ≥20 |
| 宏弯性能 | ||
| 宏弯10圈Ф30mm(dB) | 1310nm | ≤0.1 |
| 1550nm | ≤0.5 | |
| 辐照性能 | ||
| 总辐照剂量为1000 rad下的光纤附加衰减(dB/km) | 1310nm | ≤0.4 |
| 1550nm | ≤0.3 | |
| 材料 | ||
| 芯层材料 | 纯二氧化硅 | |
| 涂层材料 | 双层高温丙烯酸聚酯 |
| 光纤类型 | RRMF50/125 -20/245 |
RRMF62.5/125 -27.5/245 |
|
| 产品编号 | RR5250 | RR5262 | |
| 光学性能 | |||
| 衰减(dB/km) | 850nm | ≤2.5 | ≤2.7 |
| 1300nm | ≤1.0 | ≤1.0 | |
| 带宽(MHz·km) | 850nm | ≥300 | ≥160 |
| 1300nm | ≥1000 | ≥500 | |
| 数值孔径(NA) | - | 0.200±0.015 | 0.275±0.015 |
| 几何性能 | |||
| 包层直径(μm) | - | 125.0±1.0 | 125.0±1.0 |
| 包层不圆度(%) | - | ≤1.0 | ≤1.0 |
| 涂层直径(μm) | - | 245.0±10.0 | 245.0±10.0 |
| 涂层/包层同心度误差(μm) | - | ≤12.0 | ≤12.0 |
| 光纤芯径(μm) | - | 50.0±2.5 | 62.5±2.5 |
| 芯/包同心度误差(μm) | - | ≤1.5 | ≤1.5 |
| 芯不圆度(%) | - | ≤5.0 | ≤5.0 |
| 环境特性 | |||
| 温度-湿度循环附加衰减(dB/km) | -10℃~+85℃,相对湿度 85%-98% | ≤0.2 | ≤0.2 |
| 温度附加衰减(dB/km) | -60℃到+85℃ | ≤0.2 | ≤0.2 |
| 浸水附加衰减(dB/km) | 23℃，30天 | ≤0.2 | ≤0.2 |
| 湿热附加衰减(dB/km) | 85℃，相对湿度85%，30天 | ≤0.2 | ≤0.2 |
| 干热老化(dB/km) | 85℃,30天 | ≤0.2 | ≤0.2 |
| 机械性能 | |||
| 筛选张力(kpsi) | 离线 | ≥75 | ≥75 |
| 涂层剥离力(N) | 平均值 | 1.0~5.0 | 1.0~5.0 |
| 峰值 | 1.3~8.9 | 1.3~8.9 | |
| 动态疲劳参数 | - | ≥20 | ≥20 |
| 宏弯性能 | |||
| 宏弯2圈Ф30mm(dB) | 850nm | ≤0.2 | ≤0.2 |
| 1300nm | ≤0.3 | ≤0.2 | |
| 辐照性能 | |||
| 总辐照剂量为1000 rad下的光纤附加衰减(dB/km) | 850nm | ≤1.5 | ≤2.0 |
| 1300nm | ≤1.0 | ≤1.0 | |
| 材料 | |||
| 包层材料 | 纯硅石英 | 纯硅石英 | |
| 涂层材料 | 双层高温丙烯酸酯 | 双层高温丙烯酸酯 |
