产品描述
本光端机 提供1路三合一串口（RS232/422/485）光纤中传输，每路RS232/422/485都同时存在，方便现场开通业务。该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
工作温度：商业级/工业级/军品级可选
功能特点
- 基于自主知识产权的集成电路；
- 提供光纤中传输1路三合一RS485/422/232串口，每路RS232/422/485都同时存在，方便现场开通业务；
- 具备自动侦测串口信号波特率的能力，可以自动检测、控制RS-485数据流 不必要用握手信号来控制数据流向;
- RS232/485/422通道可以传输异步从0-115.2bps波特率自适应的串口数据;
- 串口防雷达到IEC61000-4-5(10/700μS)差模:6KV, 阻抗(40Ω)；共模:6KV，阻抗(40Ω)标准;
- 电源支持超强防雷功能：防雷击，可抗感应高压，防浪涌等;无风扇高效散热，降低修复时间;

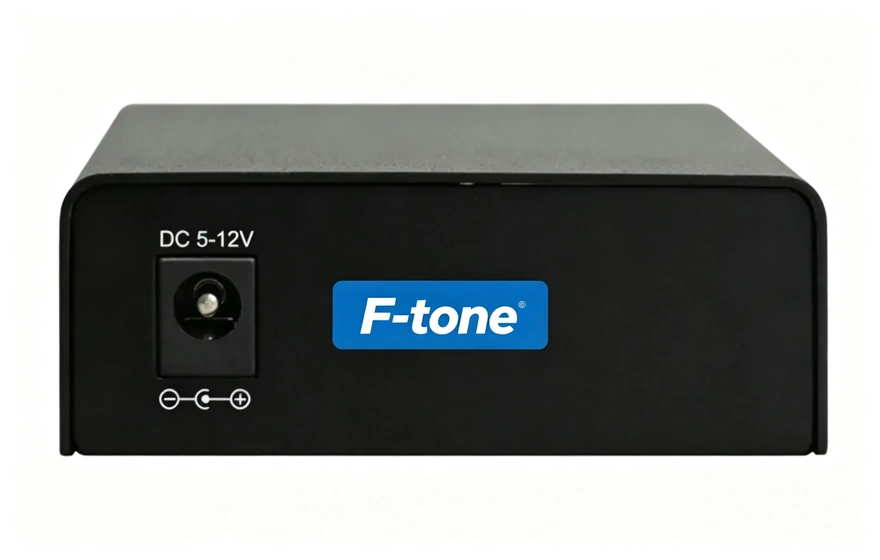

- DC供电时（外置电源），可以DC9-12V
- AC220V供电时（内置电源）：支持AC~85-265V交流宽范围输入
- DC-48V 供电时（内置电源）：支持DC36-72V 直流宽范围输入
技术参数
◆ 光纤部份
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST可选
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)

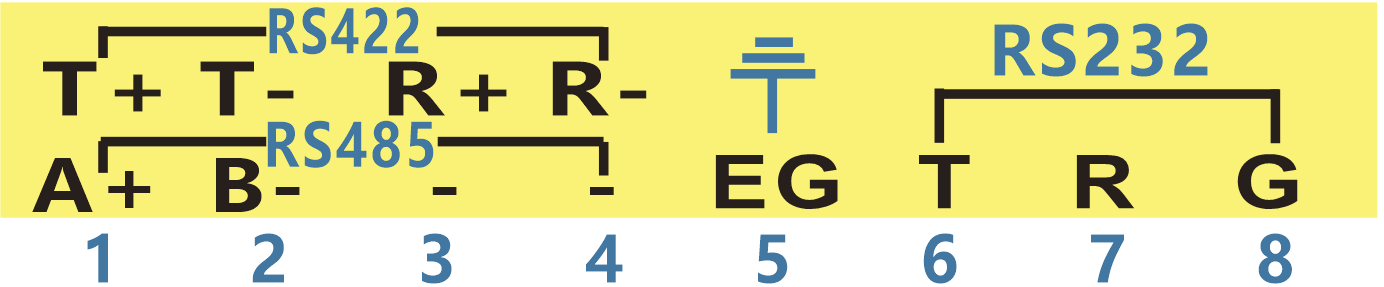

串口界面:
RS-485 2 wires: A(对应TX+) B(对应TX-) GND
RS-422: TxD+，TxD-，RxD+，RxD-, GND
RS-485 4 wires: TxD+，TxD- ，RxD+，RxD- GND RS-232: RXD，TXD，GND
物理接口：8芯3.5mm间距免螺丝端子
◆ 环境指标
工作温度：-15℃—+70℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST可选
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ 串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-485 2 wires: A(对应TX+) B(对应TX-) GND
RS-422: TxD+，TxD-，RxD+，RxD-, GND
RS-485 4 wires: TxD+，TxD- ，RxD+，RxD- GND RS-232: RXD，TXD，GND
物理接口：8芯3.5mm间距免螺丝端子
◆ 环境指标
工作温度：-15℃—+70℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时

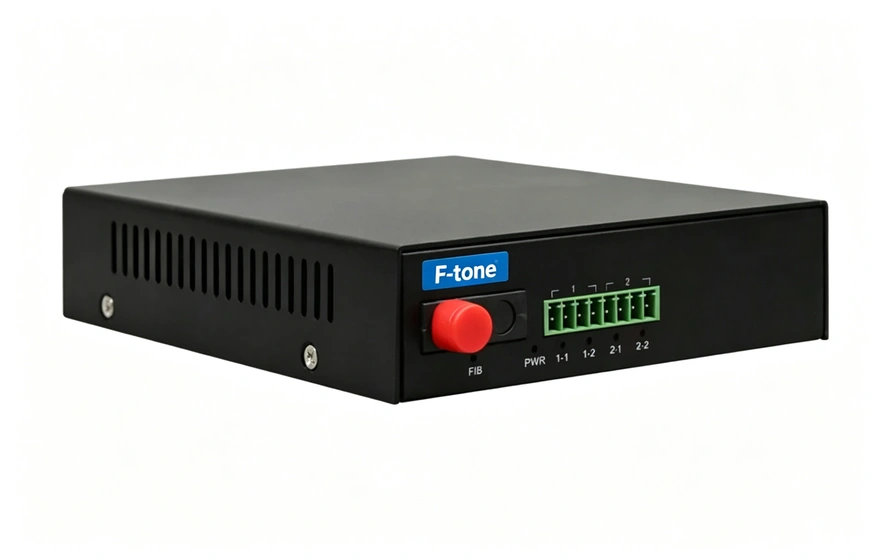

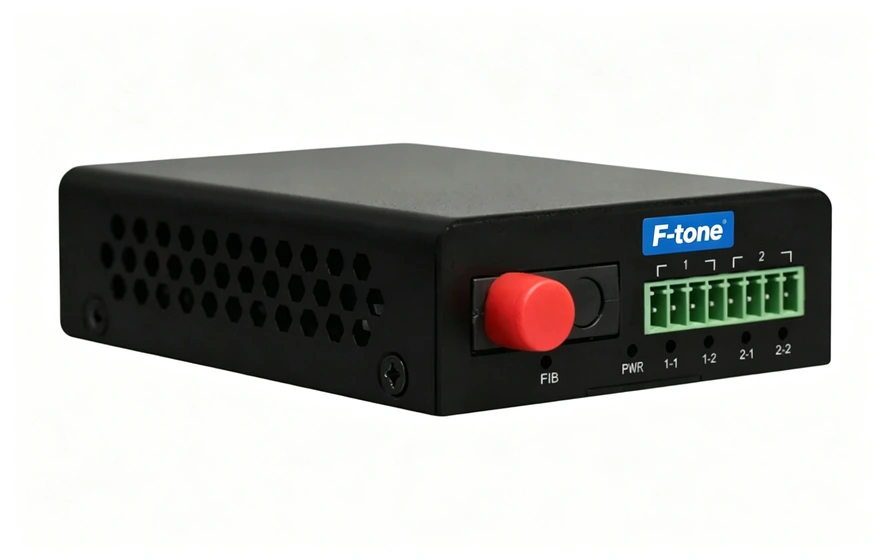

| 产品型号 | FTP-041620 |
| 产品功能描述 | 在光纤上同时传送1路三合一RS232/422/485串口,电源可以内置与外置 |
| 业务端口描述 | 1个光纤接口；2路串口, |
| 电源 |
功耗<5W 外置电源：输入DC9-12V AC内置电源：AC~85-265V交流 DC-48V内置电源：DC-36 ~ -72V |
| 产品尺寸 |
外置电源：94mm(长) x 71mm(宽) x 26mm(高) 内置电源：140(长)*110(宽)*30mm(高) |
| 重量 | 外置电源/内置电源：0.190Kg/台 0.399kg/台 |
