产品描述
本光端机 提供2路串口光纤中传输，第1路为RS485接口，第2路为RSS32接口，该产品突破了传统串行接口通讯距离与通讯速率的矛盾，同时，也解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
工作温度：商业级/工业级/军品级可选
功能特点
- 基于自主知识产权的集成电路；
- 提供最多2路串口；串口1支持RS485，串口2支持RS232接口（3线TXD,RXD,GND)；
- RS485/422通道可以传输异步从0-256kbps波特率自适应的串口数据，RS232通道可以传输异步从0-115.2kbps波特率自适应的串口数据；
- 串口防雷达到IEC61000-4-5(10/700μS)差模:6KV, 阻抗(40Ω)；共模:6KV，阻抗(40Ω)标准 ；
- 电源支持超强防雷功能：防雷击，可抗感应高压，防浪涌等;无风扇高效散热，降低修复时间 ；
- DC供电时（5.08接线端子）： 可以DC9-55V或AC7-50V宽范围电源供电，电源具备极性自动检测功能，安装时无需区分正负极； 支持内部隔离;防反接保护 ；
- AC供电时（三位梅花AC座）： 支持AC~85-265V交流，或DC110-300V直流宽范围输入 ；
技术参数
光纤部份
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST可选
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率：
单模1310/1550nm：≥-9dBm
单模1310/1550nm：≥-9dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面：
RS-485 2 wires: A(对应TX+) B(对应TX-) GND
RS-232: RXD TXD GND
环境指标
工作温度：-15℃—+65℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时
产品规格
产品规格
| 产品型号 | FTP-D2 |
| 产品功能描述 | 在光纤上同时传送1路RS485串口，与1路RS232串口 |
| 业务端口描述 | 1个光纤接口；1路RS485串口,1路RS232串口 |
| 电源 |

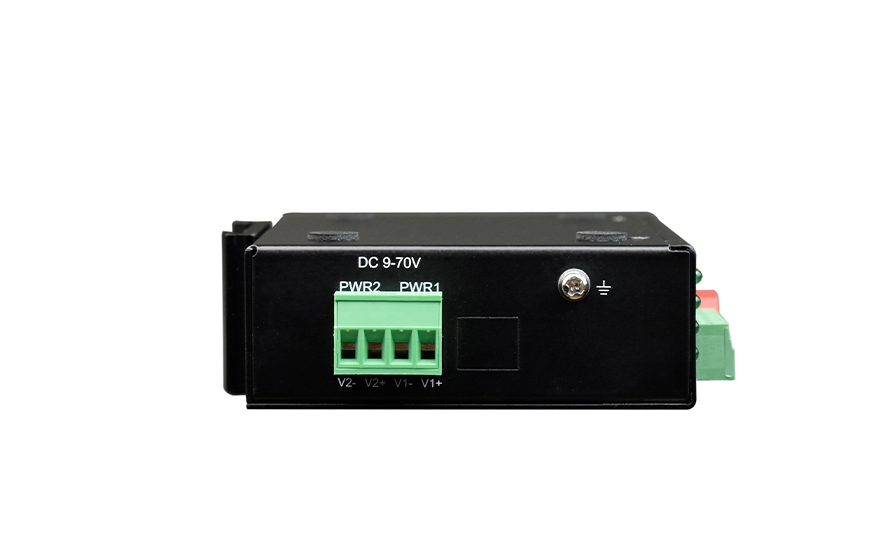

DC电源： 输入DC9-70V 或AC7-50V,功耗<5W 过载保护：支持；反接保护：支持 接入端子：4芯5.08mm间距插入式端子 AC内置电源： AC~85-265V交流，或DC110-300V直流宽范围输入,功耗<5W 过载保护：支持； 接入接口：三位梅花AC座 |
| 产品尺寸 |
(110mm(长) x 86mm(宽) x 36.5mm(高) 安装方式：导轨安装、壁挂式安装 |
| 重量 | 0.350Kg/台 |
