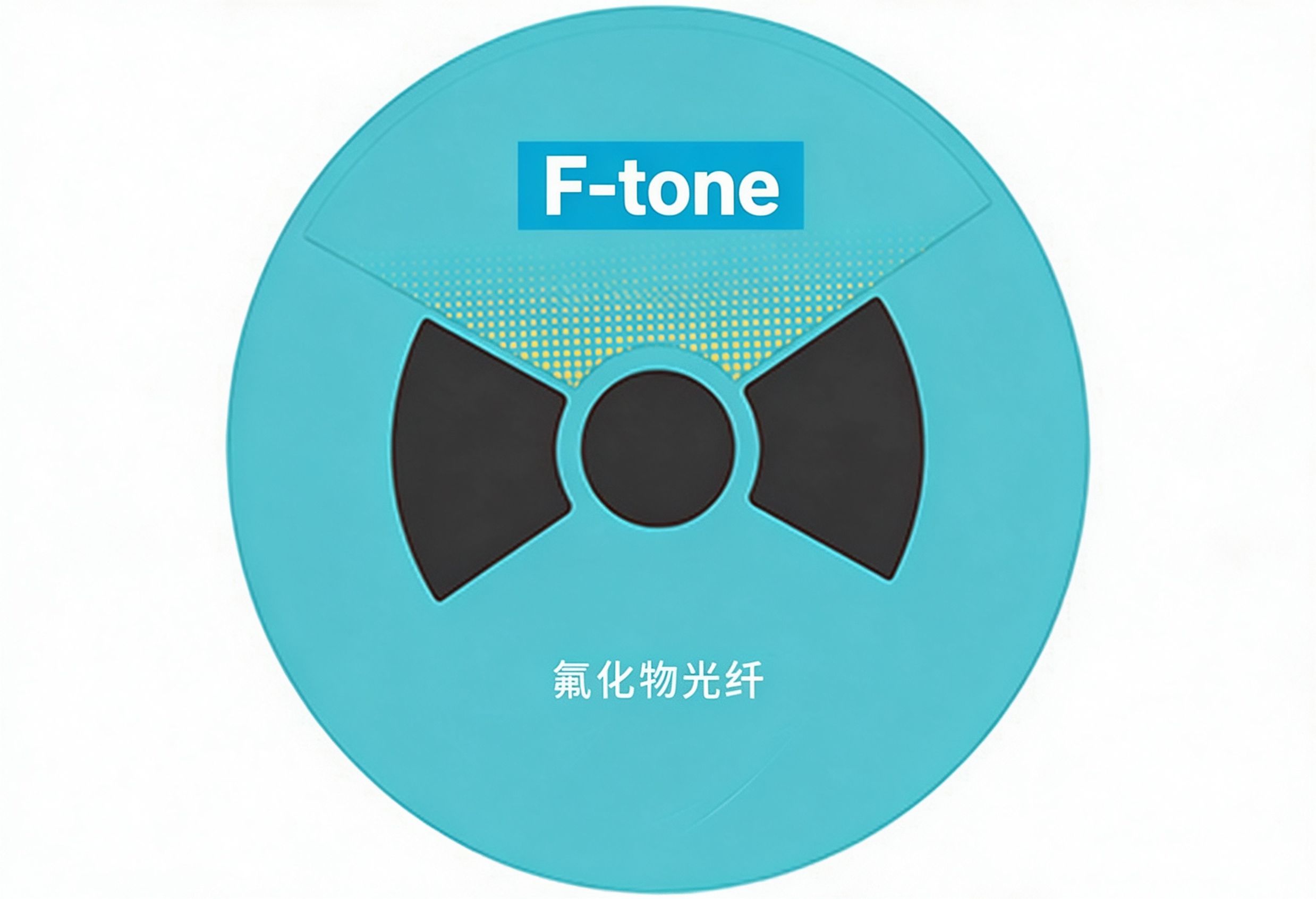

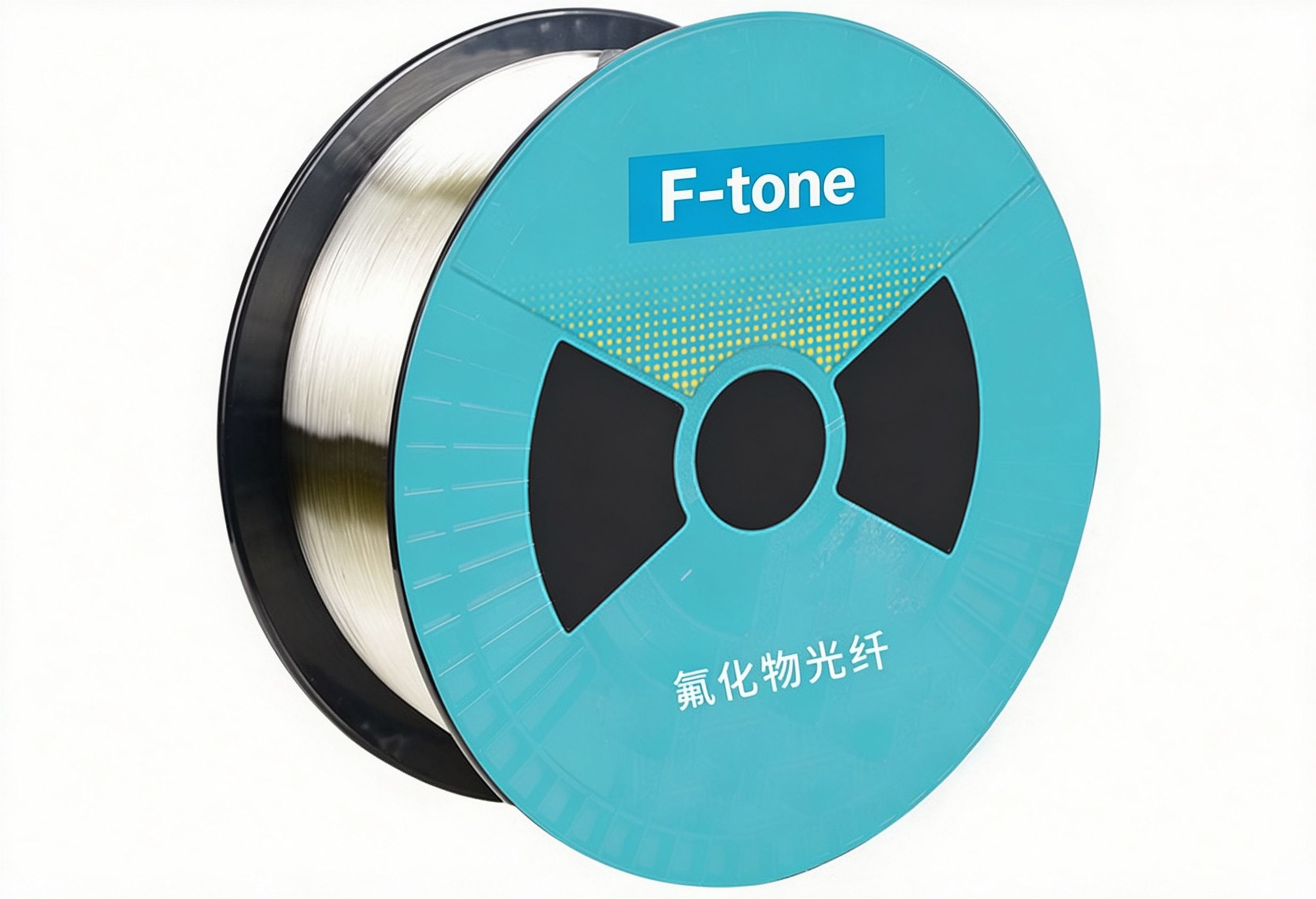

产品描述
氟化物光纤在285nm-5.5µm光谱范围上具有高透射率。此种氟化物光纤在中红外波长范围内具有平坦的衰减曲线，折射率接近石英，且具有更低的回波损耗和更低的菲涅耳反射。本系列氟化物光纤产品可以根据客户需求提供定制服务，最大限度满足客户不同的应用需求。
产品特点
- 低折射率低色散
- 优异的波导特性
- 中红外工作波段
- 激射效率高
- 低传输损耗
工作温度：商业级/工业级/军品级可选
技术参数
| 光纤类型 (单模) |
ZFSF9/125-19/460 | IFSF9/125-26/345 |
| 产品编号 | ZF2509 | IF2509 |
| 工作波长(um) | 2.3-4.1 | 3.2-5.5 |
| 截止波长(um) | ≤2.3 | ≤3.2 |
| 衰减(dB/km) | 30@2.5μm | 150@3.6μm |
| 数值孔径NA@2um | 0.19±0.02 | 0.26±0.02 |
| 模场直径MFD(um) | 10.5±0.5@2.5μm | 11.0±0.5@3.6μm |
| 光纤芯径(um) | 9.0±0.5 | 9.0±0.5 |
| 包层直径(um) | 125.0±2.0 | 125.0±2.0 |
| 光纤外径(um) | 460.0±30.0 | 345.0±15.0 |
| 芯/包同心度误差(um) | ≤2.0 | ≤2.0 |
| 芯不圆度(%) | ≤6.0 | ≤6.0 |
| 长期弯曲半径(mm) | ≥30 | ≥30 |
| 短期弯曲半径(mm) | ≥10 | ≥10 |
| 工作温度(℃) | -55-99℃ | |
| 材料 | ||
| 纤芯材料 | ZBLAN氟化物玻璃 | 氟化铟 |
| 包层材料 | ZBLAN氟化物玻璃 | 氟化铟 |
| 涂覆材料 | UV固化丙烯酸酯 | UV固化丙烯酸酯 |
| 光纤类型 （ 多模 ） |
ZFMF100/200-20/295 | ZFMF200/300-20/430 | ZFMF450/540-20/650 | IFMF200/300-20/430 | IFDC200/300-20/430 |
| 产品编号 | ZF2510 | ZF2520 | ZF2545 | IF2520 | IF2521 |
| 光学性能 | |||||
| 工作波长(um) | 0.28-4.5 | 0.31-5.5 | 0.31-5.5 | ||
| 纤芯折射率(um) | 1.495@2.5μm | 1.487 @ 3.6 µm | 1.487 @ 3.6 µm | ||
| 衰减@2.5μm(dB/km) | 150 | 100 | 80 | ||
| 数值孔径NA@2um | 0.20±0.02 | 0.26±0.02 | 0.26±0.02 | ||
| 几何/机械性能 | |||||
| 光纤芯径(um) | 100.0±2.0 | 200.0±10.0 | 450.0±15.0 | 200.0±10.0 | 200.0±10.0 |
| 包层直径(um) | 192.0±2.5 | 290.0±10.0 | 540.0±15.0 | 290.0±10.0 | 290.0±10.0 |
| 光纤外径(um) | 295.0±25.0 | 430.0±25.0 | 650.0±25.0 | 430.0±25.0 | 430.0±25.0 |
| 芯/包同心度误差(um) | ≤2.0 | ≤3.0 | ≤5.0 | ≤3.0 | ≤3.0 |
| 芯不圆度(%) | ≤2.0 | ≤5.0 | ≤5.0 | ≤5.0 | ≤5.0 |
| 长期弯曲半径(mm) | ≥50 | ≥80 | ≥125 | ≥80 | ≥80 |
| 短期弯曲半径(mm) | ≥25 | ≥40 | ≥50 | ≥40 | ≥40 |
| 工作温度(℃) | -55-99℃ | ||||
| 材料 | |||||
| 纤芯材料 | ZBLAN氟化物玻璃 | 氟化铟 | 氟化铟 | ||
| 包层材料 | ZBLAN氟化物玻璃 | 氟化铟 | 氟化铟、低折射率树脂 | ||
| 涂覆材料 | UV固化丙烯酸酯 | UV固化丙烯酸酯 | UV固化丙烯酸酯 | ||
| 可选掺杂元素 | Pr、Nd、Ho、Er、Dy、Tm、Yb或其他 |
