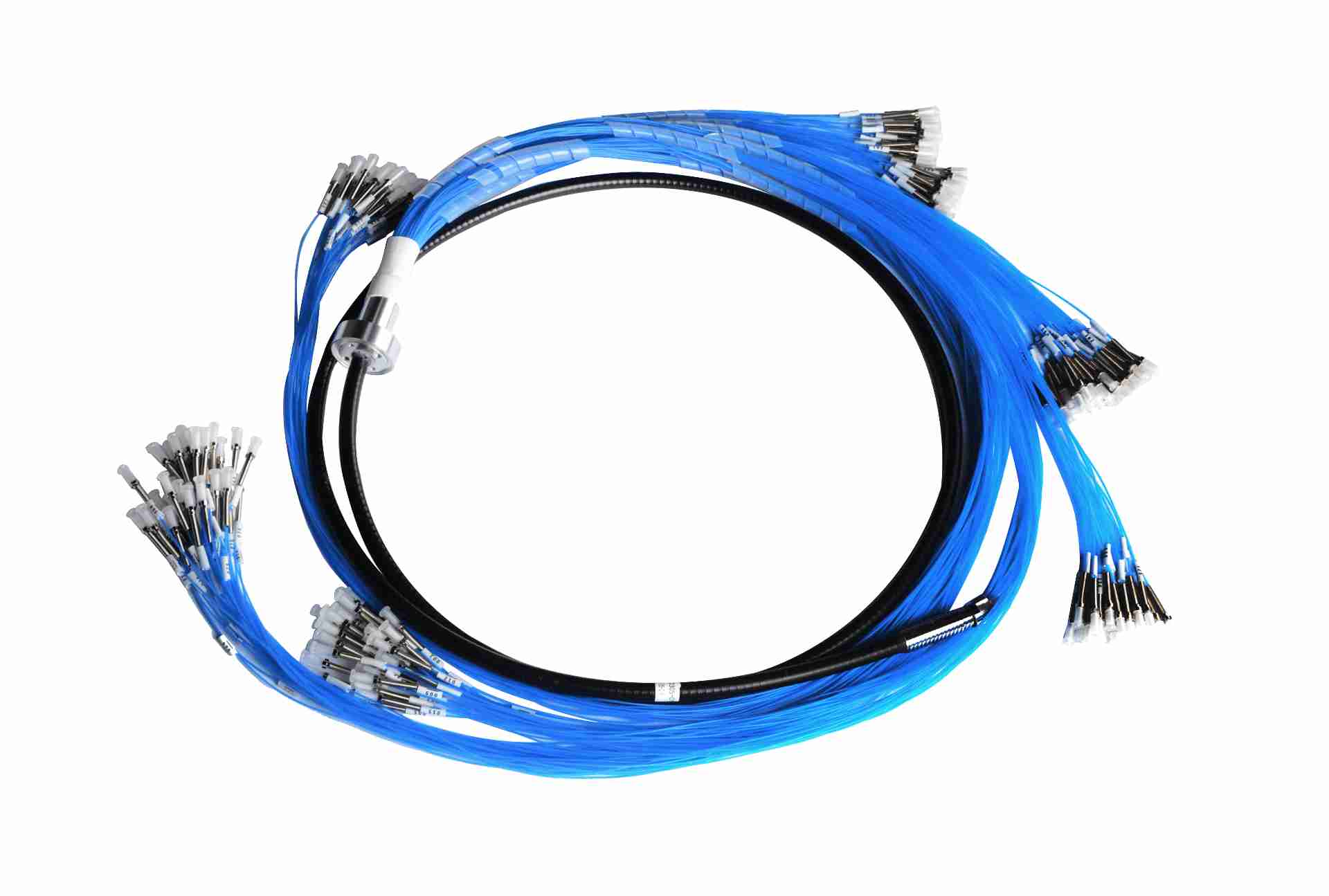

紫外集束跳线

紫外集束跳线

产品描述

基于热管理模拟计算和无机胶工艺研究，定型适用于满足客户需求的多芯紫外集束跳线，具备几何精度高、损耗低和可靠性高的特点，适用于激光医疗、激光显示、紫外印刷等场景。集束跳线连接器分支端SC 插芯，合束端SMA905，亦可接受定制。

产品特点

  • 多芯合一
  • 接头可选
  • 光场匀化
  • 匹配可见光及紫外光源

工作温度：商业级/工业级/军品级可选

技术参数

参数 指标
产品型号 SMA905-SC/PC-UV105/125-22/245-E09-3.08-212
产品编号 FB9510
光纤型号 SIUV105/125-22/245
工作波长(nm) 200~700
纤芯直径(μm) 105.0±3.0
内包层直径(μm) 125.0±1.0
涂覆层直径(μm) 245.0±7.0
数值孔径 0.22±0.01
筛选张力(kpsi) ≥100
传输效率(%) ≥95
集束端面耐温(℃) ≥200
集束合束端芯数(根) 212/168/138，接受定制

本产品为 北亿纤通 | F-tone Networks   FT-10系列产品线，详细信息，请联系我们的销售人员，谢谢！

Important Notice

Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by Andxe System before they become applicable to any particular order or contract. In accordance with the Andxe System policy of continuous improvement specifications may change without notice.The publication of information in this data sheet does not imply freedom from patent or other protective rights of Andxe System or others. rther details are available from any Andxe System sales representative.
