产品描述
专为工业现场设计的高可靠串口联网解决方案——让您的传统串口设备在5分钟内完成以太网接入 FTT-1400 系列是一款专为工业现场设计的高可靠串口联网服务器，支持 1–4 路 RS-232/RS-422/RS-485 转 2 路百兆以太网 + 1 路百兆光口（交换式），可将分散的串行设备通过网络集中管理。 产品采用无风扇、宽温宽压、IP40 防护设计，支持 35mm DIN 导轨与壁挂两种安装方式。每路串口支持最多 4 路 TCP/UDP 会话，兼容 Modbus TCP、TCP Server/Client、UDP、MQTT 等多种工作模式，并提供 WEB 管理界面、SNMP 网管及 Windows 配置工具，支持远程固件升级。 产品通过工业级 EMC 严格测试，广泛适用于工业自动化、楼宇自控、医疗监控、能源管理等领域。 强固式设计 ，提供全面保护 ： FTT-1000 系列符合IP40防护标准 ，此标准涵盖了工业控制设备的安全性要求。支持高水平 8/15 kV ESD 保护，可防止静电损坏。此型号的电源、以太网接口和串口提供浪涌与防雷保护，从而免于电压尖峰干扰。每个串口均配备了 2.5kV 隔离保护 ，避免受到有害电流的影响。
工作温度：商业级/工业级/军品级可选
功能特点
- 特点和优势

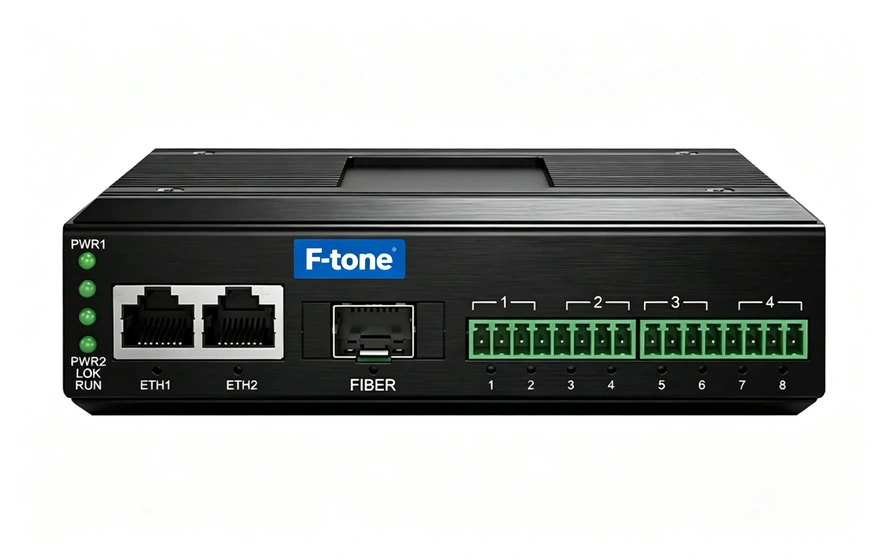

- 提供交换式2路百兆电+1路百兆SFP光口，支持SFP光模块DDM管理 ，支持网络级连
- 支持Modbus-RTU到Modbus-TCP透明转换
- 支持MQTT透传和Modbus转JSON数据包功能
- 串口支持RS-232/RS-422/RS-485三种接口都有，可以在现场通过软件来设置不同的接口方式（选配）
- 串口支持客户自定义波特率
- 支持虚拟串口驱动访问模式
- 每路串口配备2.5KV隔离，6kV防雷保护
- RS-485 端口内置120欧终端电阻
- 双DC宽压9-70V输入， 支持6kV防雷保护 接口灵活性 网络协议 工业可靠性 • 4*RS232/422/485软件可配 • 300bps~921600bps • 2*FE可级连设备 • 1*SFP光口远传网络 • TCP/UDP • Modbus RTU-TCP/MQTT • SNMP网管 • DHCP/DNS • HTTP/WEB • EMC工业四级 • -40℃~85℃宽温 • IP40防护 • 防雷击/防浪涌 • 无风扇散热 电源管理 管理配置 通信能力 • 双冗余电源 • DC9-70V • 过载保护 • 防反接保护 • 6KV防雷保护 • WEB管理界面 • Windows工具 • SNMP网管 • 远程固件升级 • 波特率自动扫描 • 每路4路TCP/UDP • 虚拟串口驱动 • 跨路由通信 • 自动重连 • Modbus RTU↔TCP转换
技术参数
| 项目 | 规格详情 |
| 处理器 | ARM Cortex-M4，主频 240MHz |
| 以太网 |
接口类型：RJ45（电口）*2 ，SFP光口(100BASE-FX)*1 速率：电口10/100Base-T(X) 全/半双工自适应 标准：IEEE 802.3，支持 Auto-MDIX MAC地址表：4096条 隔离保护：4kV（ 内置 ） |
| 串行接口 |
路数：1 / 2 / 3 / 4 路（按型号） 接口标准：RS-232 / RS-422 / RS-485 波特率：300bps ~ 921600bps（含自定义） RS-485引脚：A(TX+) / B(TX-) / R / GND RS-422引脚：TxD+ / TxD- / RxD+ / RxD- RS-232引脚：NC / RXD / TXD / GND 隔离保护：2.5 kV（ 内置 ） 防雷保护：6 kV（ 内置 ） |
| 电源 |

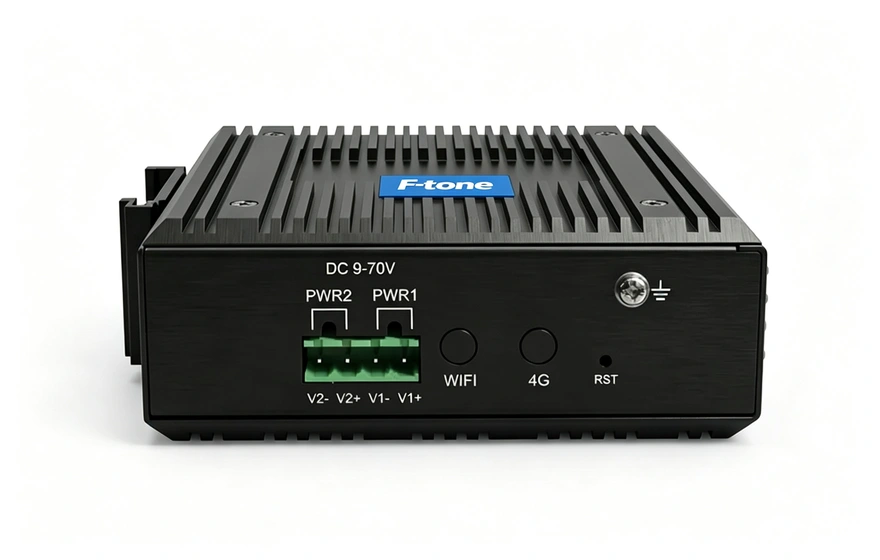

输入范围：DC 9-70V 功耗：< 5W 保护：过载保护 / 防反接 / 冗余双电源 接线端子：4芯 5.08mm 间距插入式 防雷保护：6 kV（ 内置 ） |
| 环境指标 |
工作温度：-40℃ ~ +85℃ （-40℃ 低温启动，+85℃不死机 ） 存储温度：-40℃ ~ +85℃ 相对湿度：0% ~ 95%（无凝结） MTBF：> 100,000 小时 |
| 机械 |

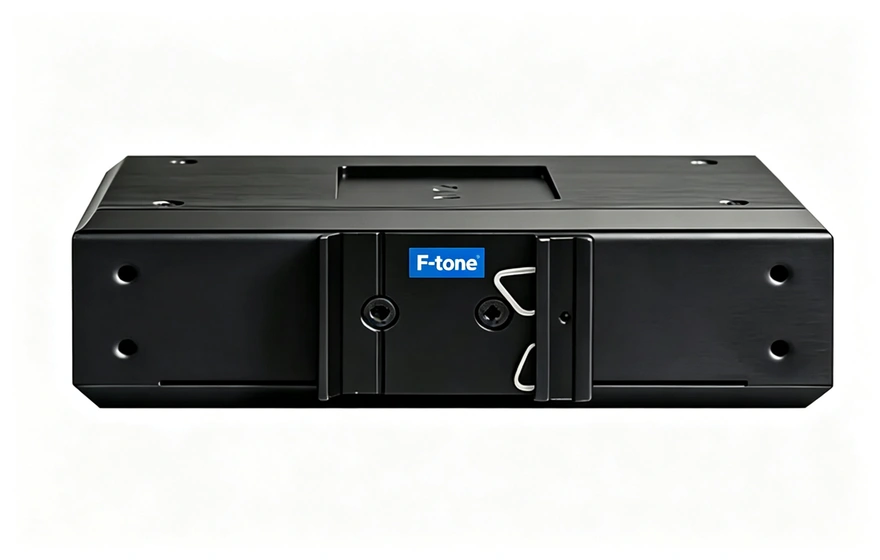

尺寸：133 × 120 × 40 mm 重量：0.65 kg 外壳：铝合金阳极氧化，IP40 安装：35mm DIN 导轨 / 壁挂 |
| 环境指标 |
EMC：工业四级电磁兼容性要求 IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV IEC 61000-4-3 RS：80 MHz至1 GHz：10 V/m IEC 61000-4-4 EFT：电源：4 kV；信号：2 kV IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV IEC 61000-4-6 CS：150 kHz至80 MHz：10 V/m |
订购信息
| 型号 | 描述 |
| FTT-1000-F2B1D2 | 2路百兆电+1路百兆光+2路RS485 串口服务器 |
| FTT-1000-F2B1D4 | 2路百兆电+1路百兆光+4路RS485 串口服务器 |
| FTT-1000-F2B1X4 | 2路百兆电+1路百兆光+4路RS422 串口服务器 |
| FTT-1000-F2B1R4 | 2路百兆电+1路百兆光+4路RS232 串口服务器 |
| FTT-1000-F2B1D2R1X1 | 2路百兆电+1路百兆光+2路RS485+1路RS232+1路RS422 串口服务器 |
| FTT-1000-F2B1S4 | 2路百兆电+1路百兆光+4路三合一串口 串口服务器 |
