产品描述

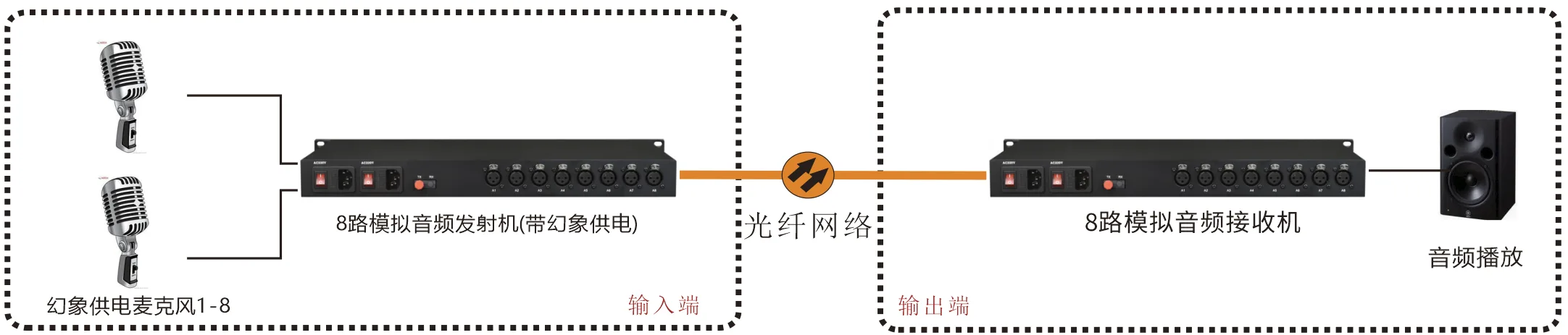

1-8路综合复用音频光发射机/接收机采用数字编码技术，音频接口为XLR(卡侬座),可将音频信号、数据信号、开关量信号及以太网信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输100Km。音频接口采用24Bit AD/DA,128K采样，演播级传输质量。可以为电容式麦克风供+48V幻象电源。 音频光端机均由光发射机和光接收机组成,可以配置成4路双向音频与8路单向音频方式。
工作温度：商业级/工业级/军品级可选
功能特点
- 全数字光纤传输平台、同平台多业务灵活配置
- 19 英寸1U铝合金阳极氧化外壳,IP40防护等级;
- 音频接口为XLR卡侬头平衡接口，音频供电电源为大功率环形变压器,+-18V供电，高动态范围；
- 可以为电容式麦克风供+48V幻象电源;
- 可提供普通型台式迷你型台式，集中插卡式机架多种方式;
- 音频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS),共模:6KV,阻抗(40 Ω)的测试;
- 单纤传输，可选双纤
- 可以检测收无光时，远端设备是掉电或断纤
- 音频采用24Bit AD/DA,128K采样，演播级传输质量
- 多种电源方式可选：单AC220V、AC+AC;等双电源备份
技术参数
◆ 音频
信号电平：0.5-4Vp-p
输入/输出阻抗：600Ω（非平衡或平衡）
AD/DA位宽： 24Bit
采样频率： 128K
带宽：20Hz-20KHz
总谐波失真：<1%
信噪比（SNR）：＞85dB
连接端子: XLR(卡侬)平衡接口
音频输入：带+48V幻象电源供电
◆ 数据
数据接口：RS-232、RS-422、RS-485、TTL
数据格式：NRZ、Manchester、Bi-phase
速率：110bps-115.200Kbps
连接端子：RJ45输入电阻： 125Ω
◆ 光学
工作波长：1310nm、1550nm
光纤：单模9/125um
光接口：FC 、SC、ST
﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制。)
◆ 电气和机械特性
电压：AC165V ~ 265V；DC –48V；DC +24V
功耗：≤5W
◆ 环境指标
工作温度：-10℃—+70℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时
信号电平：0.5-4Vp-p
输入/输出阻抗：600Ω（非平衡或平衡）
AD/DA位宽： 24Bit
采样频率： 128K
带宽：20Hz-20KHz
总谐波失真：<1%
信噪比（SNR）：＞85dB
连接端子: XLR(卡侬)平衡接口
音频输入：带+48V幻象电源供电
◆ 数据
数据接口：RS-232、RS-422、RS-485、TTL
数据格式：NRZ、Manchester、Bi-phase
速率：110bps-115.200Kbps
连接端子：RJ45输入电阻： 125Ω
◆ 光学
工作波长：1310nm、1550nm
光纤：单模9/125um
光接口：FC 、SC、ST
﹡光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制。)
◆ 电气和机械特性
电压：AC165V ~ 265V；DC –48V；DC +24V
功耗：≤5W
◆ 环境指标
工作温度：-10℃—+70℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时

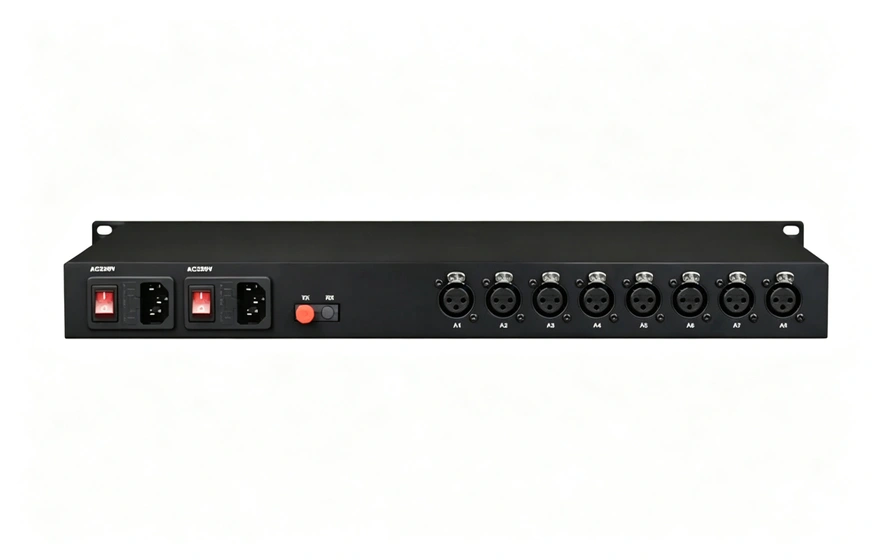

| 产品型号 | FTA-A8-H |
| 产品功能描述 | 1-8路纯音频数字光端机,24bits采样，采样精度128K,音频接口为XLR，输入提供48V幻象电源 |
| 业务端口描述 | 8路音频卡侬接口，1路光纤接口 |
| 电源 | AC220V或DC-48V（电源可选） |
| 产品尺寸 | (长×宽×高) 440×202×45mm 19 1U 英寸机架式,铝合金壳体 |
| 重量 | 2kg |
