产品描述
汇聚型128路开关量设备，可以二层以太网络中的传输最多128路开关量 分汇聚型中心设备与节点机设备两种设备，中间可以用二层交换机相连; 该产品解决了电磁干扰、地环干扰和雷电破坏的难题，提高了数据通讯的可靠性、安全性和保密性，可广泛用于各种工业控制、过程控制和交通控制等场合，特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。
工作温度：商业级/工业级/军品级可选
功能特点

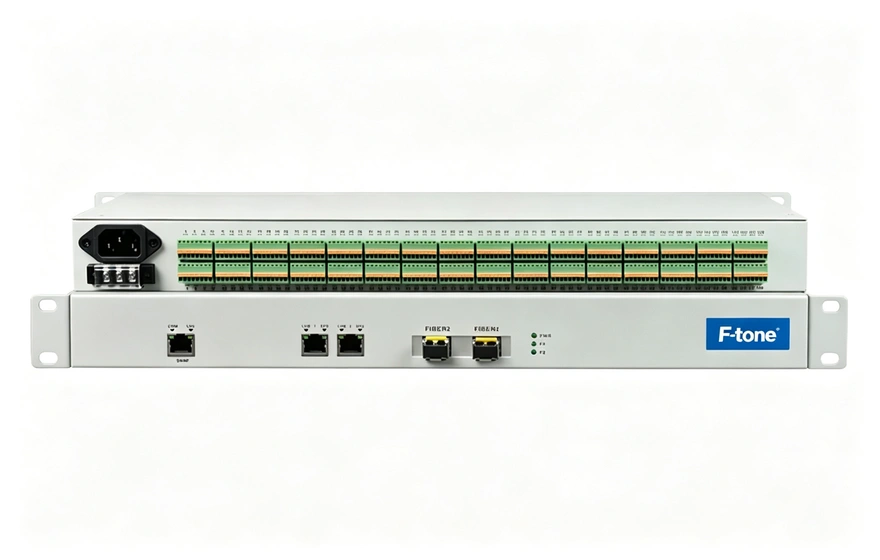

- 汇聚中心点设备提供最多128路开关量，2个百兆以太网电口与2个百兆以太网光口，可以连接2个光方向；
- 节点机设备提供最多8路开关量，2个百兆以太网电口与1个百兆以太网SFP光口；
- 输入开关量自动检测，当输入什么状态，开关量输出即为什么状态，方便工程开通；
- 开关量在开机状态或光纤没有接入时其它开关状态稳定，不会出现乱动作状态；
- 可以支持双向64路干接点开关量或湿接点(光MOS继电器)高可靠与较高动作速率；

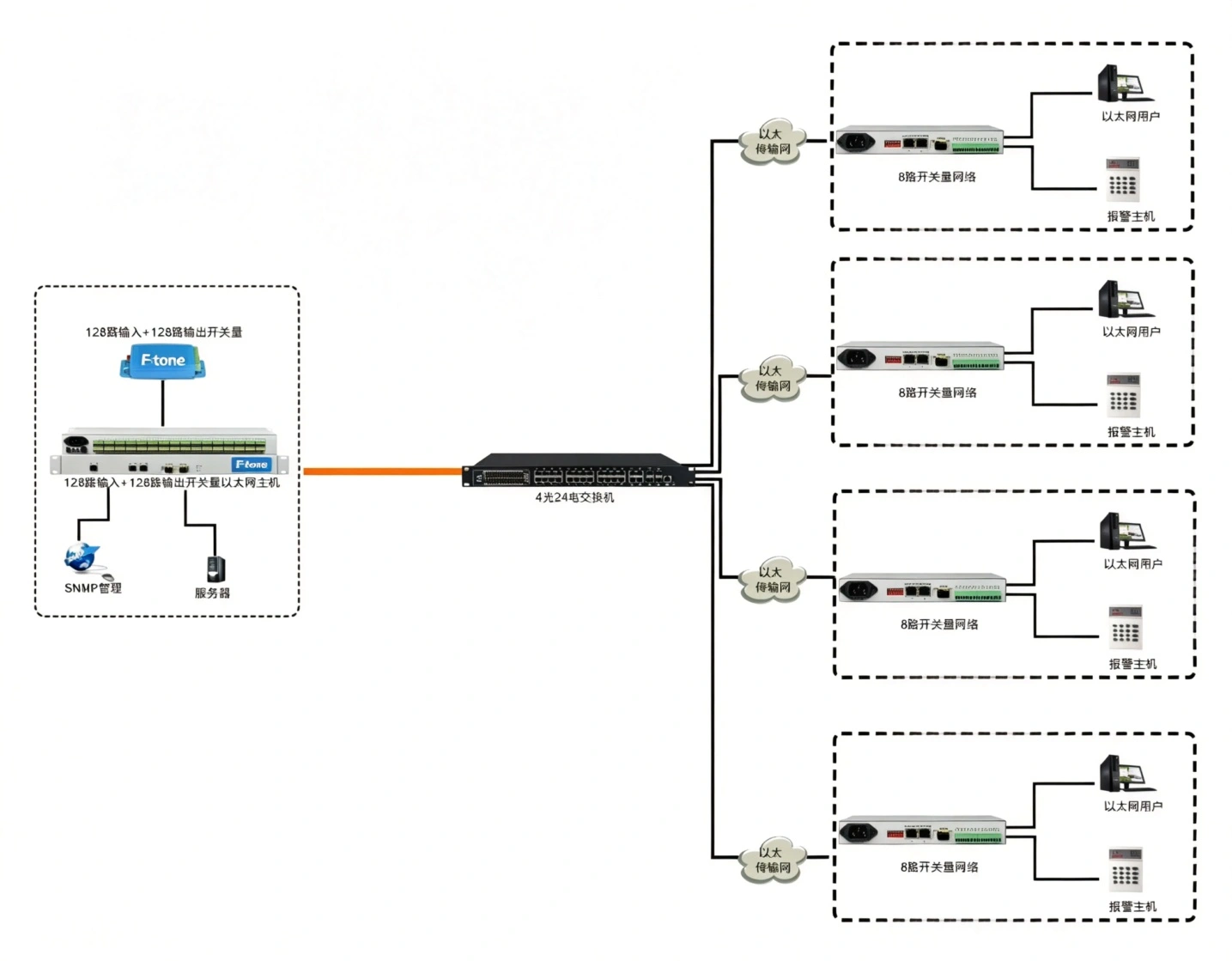

- 每个主板可以与总开关量路数不超过128路的节点机设备通过交换机与汇聚端的设备相连；
- 具有防死机监控自动复位功能内带心跳包发送与检测；
- 具可支持独立SNMP网管能查看局端与所有前端设备的开关量开与关的工作状态以太网的工作状态，并能对前端的设备进行控制；
- 开关量接口防雷达到IEC61000-4-5 (8/20μS) 差模:6KV 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准；
- 可选AC 220V，DC -48V、DC +24V，直流电源无正负极之分。
技术参数
光以太接口
工作波长： 1310nm、1550nm
速 率： 100M，全双工或半又工模式
协 议： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表： 可以学习4096个MAC地址
物理接口： FC/SC
光纤传输的距离受限于光学路径的损耗以及由于连接端子、接头、接插板而造成的附加损耗。传输距离也可能受到光纤带宽的限制
电以太网接口
协 议： 符合IEEE 802.3，IEEE 802.1Q(VLAN)
速 率： 10/100M自适应，全/半双工完全自适应
MAC地址表： 可以学习4096个MAC地址
物理接口： RJ45座 支持Auto-MDIX（交叉/直通线自适应）
脉冲量接口
输出接口类型：
干接点 ：光MOS继电器输出(最大内阻25Ω)
湿接点脉冲量：光MOS继电器输出，0-VCC(VCC为本机供电电源电压)
响应时间：信号继电器干接点输出:<1.2ms光MOS继电器输出<0.6ms
开关信号：信号继电器干接点输出30VDC/0.5A；光MOS继电器输出:245VDC/0.12A
最大开关频率：50HZ
输出浪涌保护：TVS+固体放电管防护
物理接口： 接线端子
电源需求
系统电源： AC180V ~ 260V；DC –48V；DC +24V
功 耗： ≤10W
工作环境
工作温度： -40℃ ~85℃
工作湿度： 5% ~ 95% (无凝露)
存储温度： -40 ℃~ 85℃
存储湿度： 5%~ 95% (无凝露)
