产品描述
12Gbps HD-SDI光端机符合SMPTE ST 2082 -1(12G UHD-SDI) ST 2081-1(6G UHD-SD) SMPTE424M，SMPTE292M，SMPTE259M SMPTE297M. SMPTE305M，SMPTB3 10M标准，自动识别12G-SDV6G-SDI/3G -SD/HD-SDI/SDI/ASI输入，无须手动选择。具有体机小巧.携带方便使用简单的特点，适台4K信号远距毒传输。
工作温度：商业级/工业级/军品级可选
功能特点

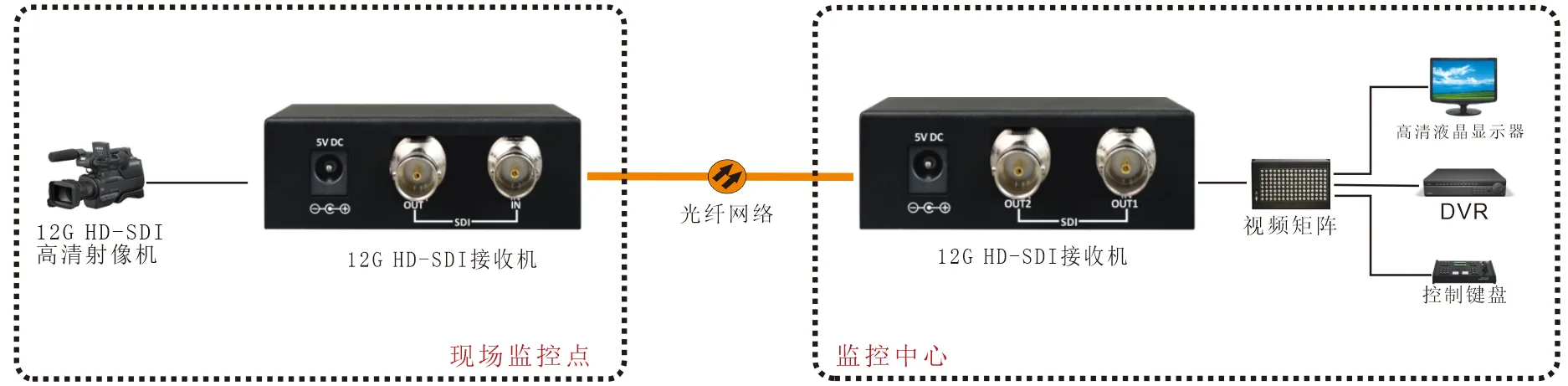

- 设备配对使用， 本端视频信号输入，对端视频信号输出； Ø
- 支持12G-SDI/6G-SDI/3G-SDI/HD -SDI/SDI/ASI
- 信号输入具有自动电缆均衡功能，输出具有驱动功能

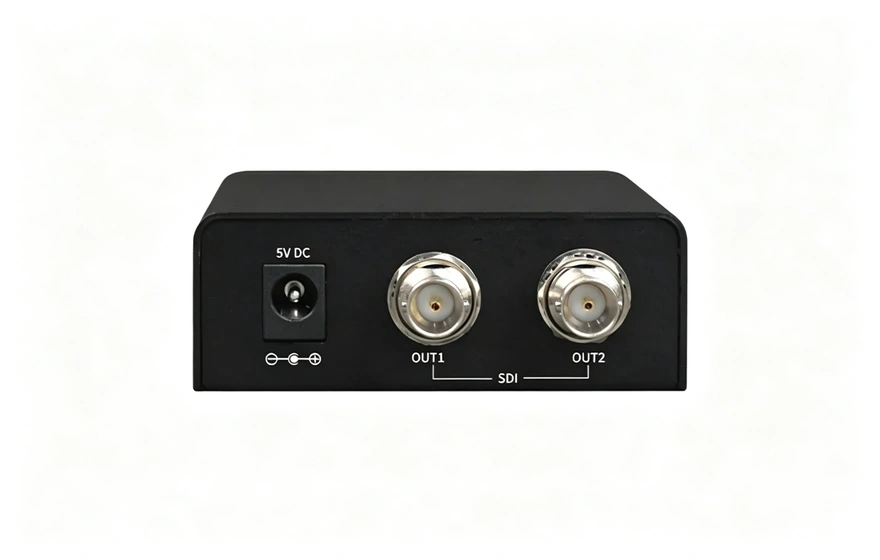

- 发射机与接收机都另带一路12G-SDI视频输出，并有LED指示SDI 信号的接入状态
- 视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的测试
- 外置AC220/5V电源适配器，也可外置DC-48V/5V电源适配器；
- 光纤部份 光口：1 光纤：单纤 光纤接口：LC(SFP) 波长：850nm/1310nm多模；1310nm/1550nm单模 无中继传输距离：0~80Km 典型发射功率: 单模100uw — 0.93mw
- 12 Gbps HD-SDI视频 反射损耗： ＞10dB(11.88G bps) 自动电缆均衡： ＞30m(11.88gbps)(Belden1694A电缆) ＞50m(5940Mbps)(Belden1694A电缆) ＞100m(2970Mbps)(Belden1694A电缆) ＞200m(1485Mbps) (Belden1694A电缆) ＞350m(270Mbps) (Belden1694A电缆)
- 视频特性： 12G-SD上升/下降时间:＜40ps(11.88Gbps) 6G-SD上升/下降时间:＜66ps(5940Mbps) 3G-SD上升/下降时间:＜135ps(52970Mbps) HD-SD上升/下降时间:＜270ps(1485Mbps) SDI上升/下降时间:＜0.6ns(270Mbps) 接口: 75欧 BNC
- 环境 指标 工作温度：-40℃—+85℃ 储存温度：-40℃—+85℃ 工作湿度：0%—95%（无凝结） MTBF： ＞100000小时
技术参数
| 产品型号 | FTVH-V１b |
| 产品功能描述 | 在光纤上同时传送1路12Gbps HD -SDI信号 |
| 业务端口描述 | 1个光纤接口；1路12Gbps HD -SDI信号 |
| 电源 | AC220V / DC-48V / DC+24V（电源可选） |
| 产品尺寸 | (长×宽×高) 93*70*25mm桌面 |
| 重量 | 0.25Kg/台 |
