产品描述

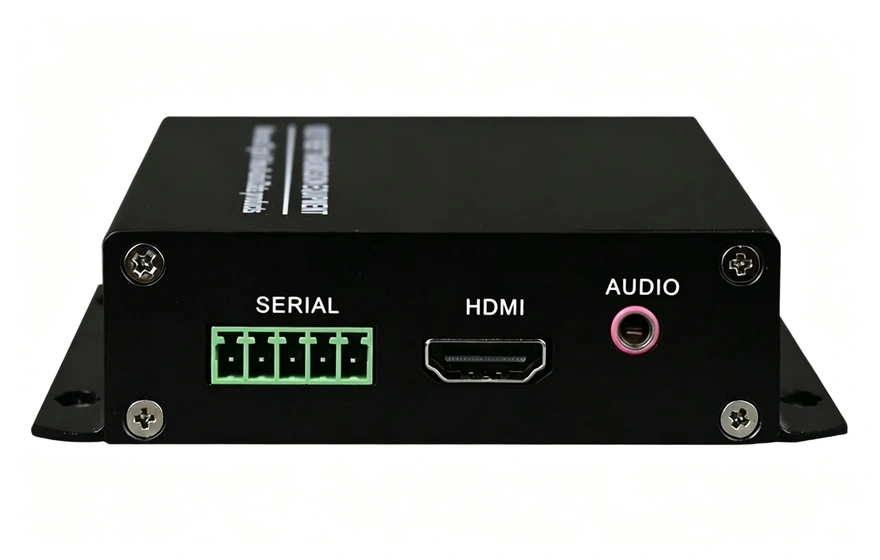

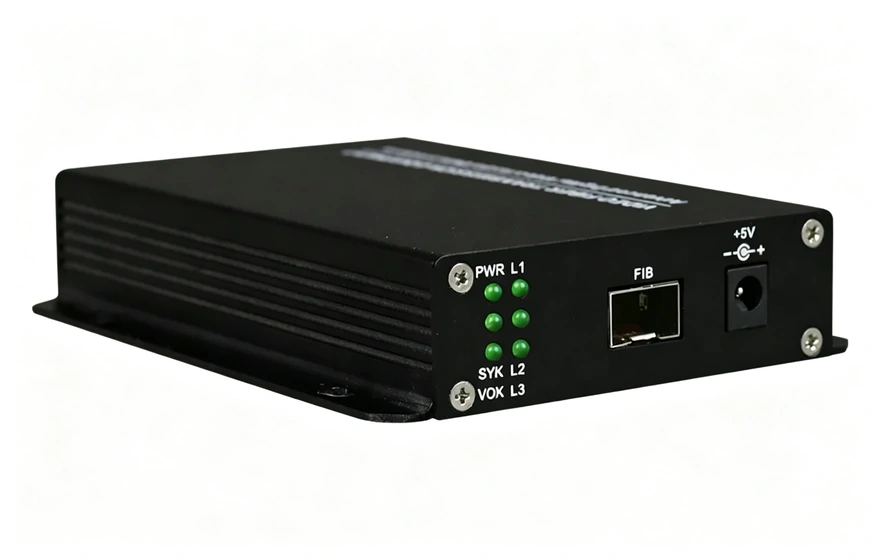

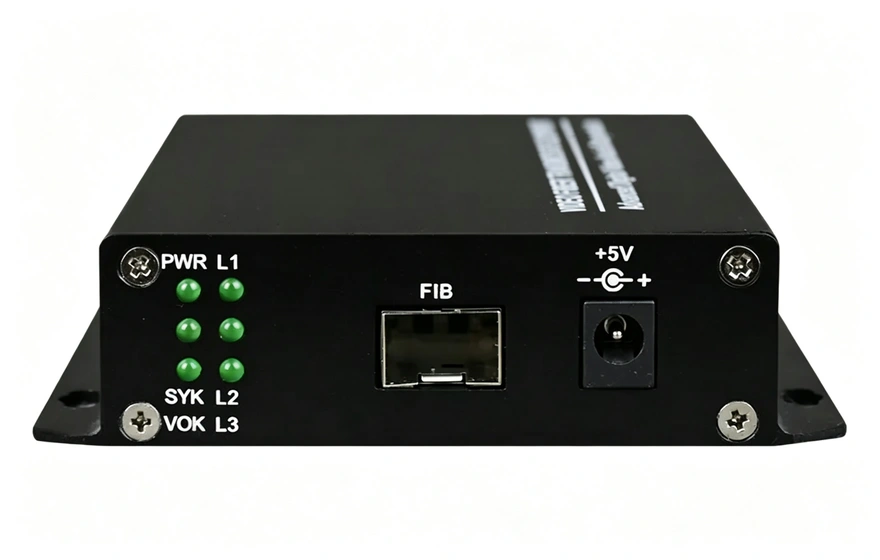

4K 60HZ 高清HDMI2.0光端机支持4K分辨率，18G高速视频带宽。它实际上是一个利用单根光纤来延长HDMI信号，音箱，麦克风，RS232等。EDID实时回传，支持传输RS232串口信号，用于与液晶屏通讯、摄像机云台，也可作为触模屏的远距离传输。低能耗，长距离，即插即用，兼容强，能实现更精确显示。
工作温度：商业级/工业级/军品级可选
功能特点
- 全数字，无压缩，高清光纤传输；
- 视频带宽18Gbps，无压缩无延时的透明传输；
- 支持 HDMI 1.4/2.0b 与 HDCP 1.4/2.2高清及3D视频信号传送最高分辨率：4096×2160@60HZ 4:4:4；
- 可反传EDID，支持HDCP内容保护；
- 自动识别和配置各种显示模式；
- 带独立模拟音频或者一路RS232/422/485串口数据；
- HDMI接口内置ESD保护电路，能有效防止静电损；
- 现场安装:简单方便，即插即用无需设置；
- 多模光纤300米，单模光纤10~80KM长距离传输；
- 铝合金氧极氧化外壳适用于极高温和极低温等工业严酷环境；
- 全表面贴装技术、可靠性高；
- 无需软件设置，支持即插即用功能，支持热插拔。
技术参数
光纤部份
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：0~80Km
典型发射功率：单模100uw — 0.93mw
HDMI 2.0接口
| 名称 | 描述 | |
| 视频 | 接口 | HDMI 母头 |
| 标准 | HDMI1.4/2.0/2.2b | |
| HDCP1.4/2.0 | ||
| 色彩空间 | YCbCr444/YCbCr422/YCbCr420 | |
| 像素带宽 | 600MHz | |
| 分辨率 | 800x600P60 | |
| 1024x768P60 | ||
| 1280x800P60 | ||
| 1280x1024P60 | ||
| 1360x768P60 | ||
| 1366x768P60 | ||
| 1400x1050P60 | ||
| 1440x900P60 | ||
| 1600x900P60 | ||
| 1600x1200P60 | ||
| 1680x1050P60 | ||
| 1280x720P50 | ||
| 1280x720P60 | ||
| 1920x1080P24 | ||
| 1920x1080P25 | ||
| 1920x1080P30 | ||
| 1920x1080P50 | ||
| 1920x1080P60 | ||
| 1920x1080I60 | ||
| 1920x1080I50 | ||
| 1920x1200P60 | ||
| 3840x2160P30 | ||
| 3840x2160P60 |
串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面：
RS-422：TxD+ TxD- RxD+ RxD-
RS-485 4 wires：TxD+ TxD- RxD+ RxD-
RS-485 2 wires：A(对应TX+) B(对应TX-) Ground
RS-232：RXD TXD Signal Ground
环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
