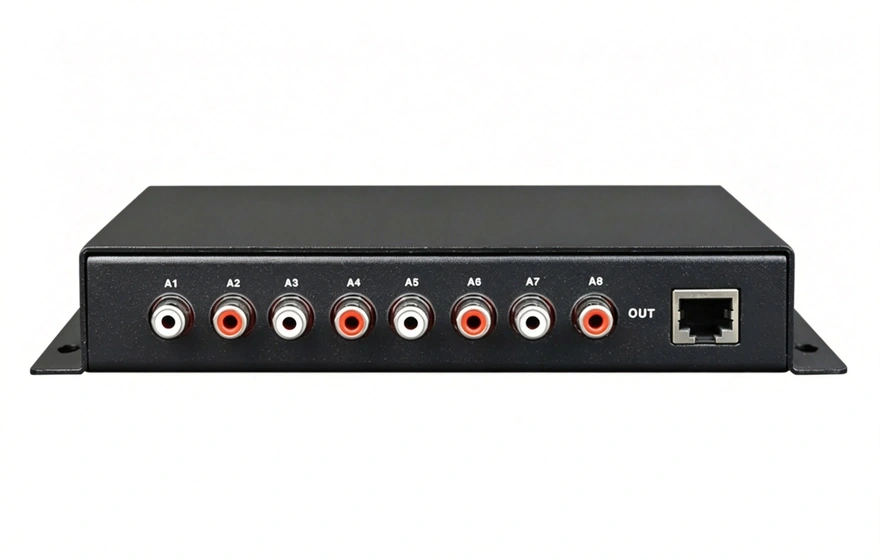

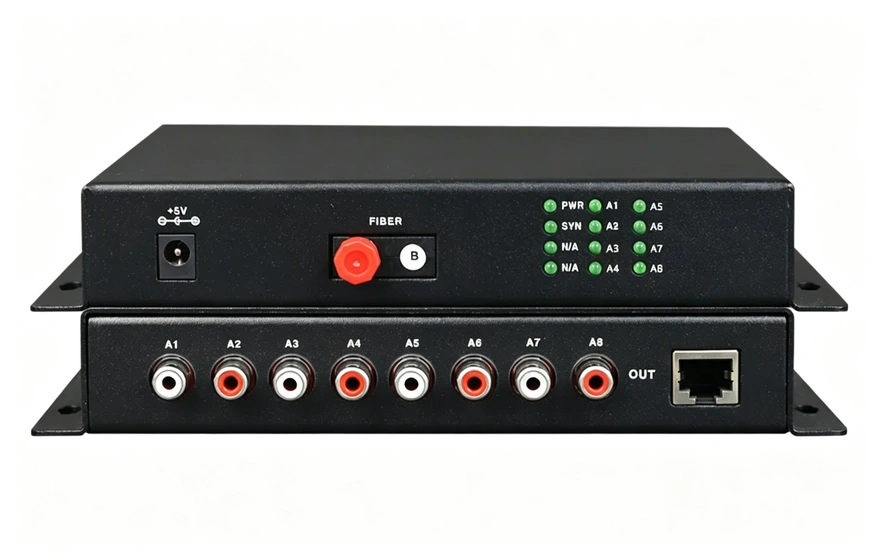

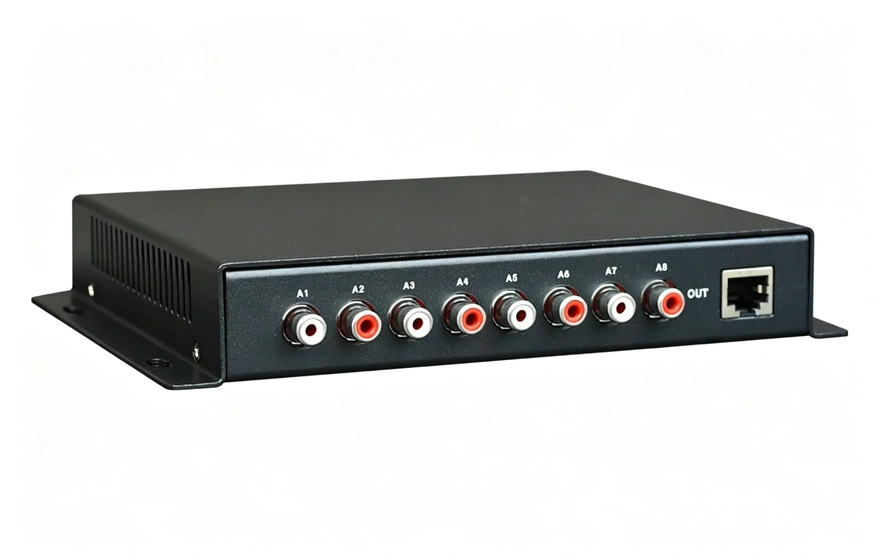

产品描述

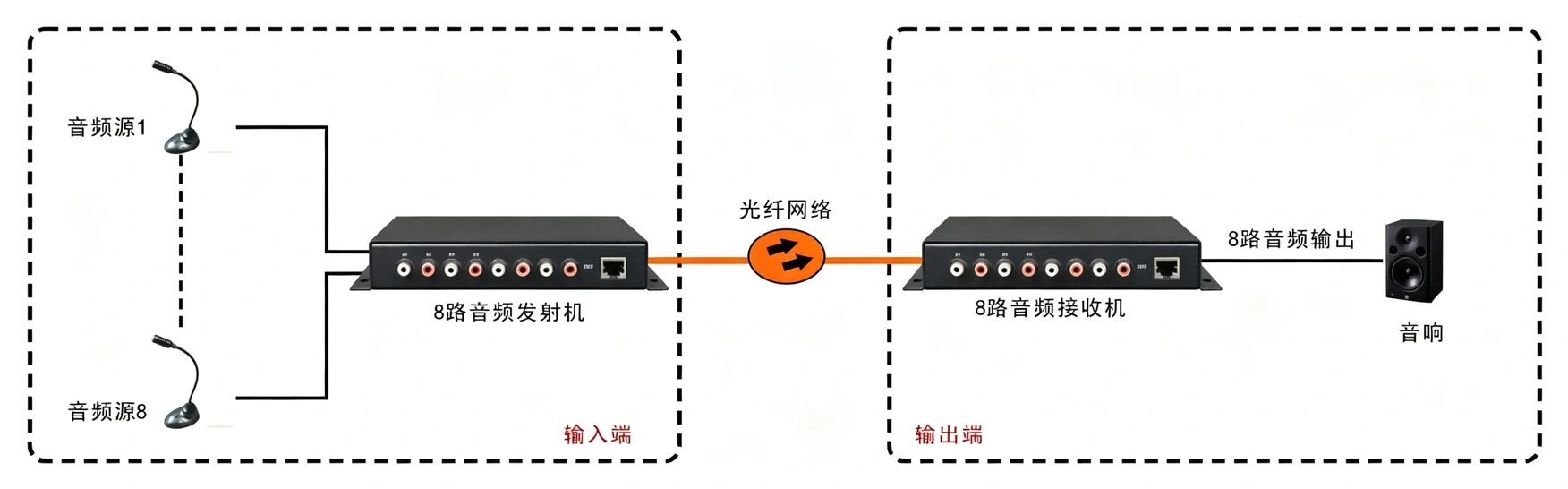

1-8路综合复用音频光发射机/接收机采用数字编码技术，音频接口为RCA(莲花座)可将音频信号、数据信号、开关量信号及以太网信号通过一根单模光纤实现远距离双向传输，最大可将信号不失真无中继地传输100Km。音频接口采用24Bit AD/DA128K采样，演播级传输质量。 音频光端机均由光发射机和光接收机组成可以配置成4路双向音频与8路单向音频方式。
工作温度：商业级/工业级/军品级可选
功能特点
- 全数字光纤传输平台、同平台多业务灵活配置；
- 音频接口为RCA(莲花座)，音频供电电源为大功率环形变压器+-18V供电，高动态范围；
- 可提供普通型台式迷你型台式，集中插卡式机架多种方式；
- 数据接口与音频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模:6KV阻抗(40 Ω)的测试；
- 单纤传输，可选双纤；
- 可以检测收无光时，远端设备是掉电或断纤；
- 音频采用24Bit AD/DA128K采样，演播级传输质量；
- 提供双向异步数据(正向和反向)；
- 异步数据，传输速率110-115.200Kbps以上；
- 异步数据可为RS232/RS485/RS422/ Manchester码。
技术参数
光纤部分
多模光纤:
50/125um 或 62.5/125um，
最大传输距离 5Km@ 62.5/125um单模光纤，衰减(3dbm/km )
波长： 820nm
发射功率： -12dBm (Min) ~ -9dBm (Max)
接收灵敏度： -28dBm (Min)
链路预算： 16dBm
单模光纤:
8/125um， 9/125um，
最大传输距离 40Km(实际如需更大距离需定制)
传输距离： 40KM@9/125um 单模光纤，衰减(0.35dbm/km )
波长： 1310nm
发射功率： -9dBm (Min) ~-8dBm (Max)
接收灵敏度： -27dBm (Min)
链路预算： 18dBm
[注：用户可选择单纤双向的单模或多模的光模块]
音频接口
信号电平： 0.5-4Vp-p
输入/输出阻抗： 600Ω（非平衡或平衡）
带宽： 20Hz-20KHz
总谐波失真： <1%
音频A/D： 24bit
信噪比（SNR）：＞85dB
连接端子： RCA
电器和机械特性
电压： AC165V ~ 265V；DC –48V；DC +24V
功耗： ≤10W
独立安装尺寸： 445(长)*45(高)*202(深)
重量： 2.0kg
工作环境
工作温度： -10℃ ~50℃
工作湿度： 5% ~ 95% (无凝露)
存储温度： -40 ℃~ 80℃
存储湿度： 5%~ 95% (无凝露)
