为满足数据流量的高速增长需求，运营商需不断地增加基站数量。传统的建站方式需要新建机房、购置设备及相关配套器件、投入人力等，周期长、投资与运维成本高。
为避免传统建站方式带来的缺点，运营商逐渐采用将多个BBU（Base Band Unit，基带处理单元）集中放置的方式。这种建站方式降低了机房租金投入、设备成本投入、人力投入等，使得工期大大缩减、投资运维成本大幅降低。但这种方式对光纤资源需求较大。若光纤资源匮乏或无管道资源，则较难实施。
北亿纤通光电公司的基站拉远光纤扩容系统，提供了一种既可实现BBU集中放置，又能大大减少光纤需求的建网方案。在光纤扩容系统中，通过在BBU和RRU上使用配套的彩光模块，提供不同波长的业务信号。将承载各个波长业务信号的光纤，分别连接到BBU侧和RRU侧的光纤扩展器。两侧的光纤扩展器将不同波长的信号通过线路侧的一条光纤进行传输，从而节省大量的光纤资源。

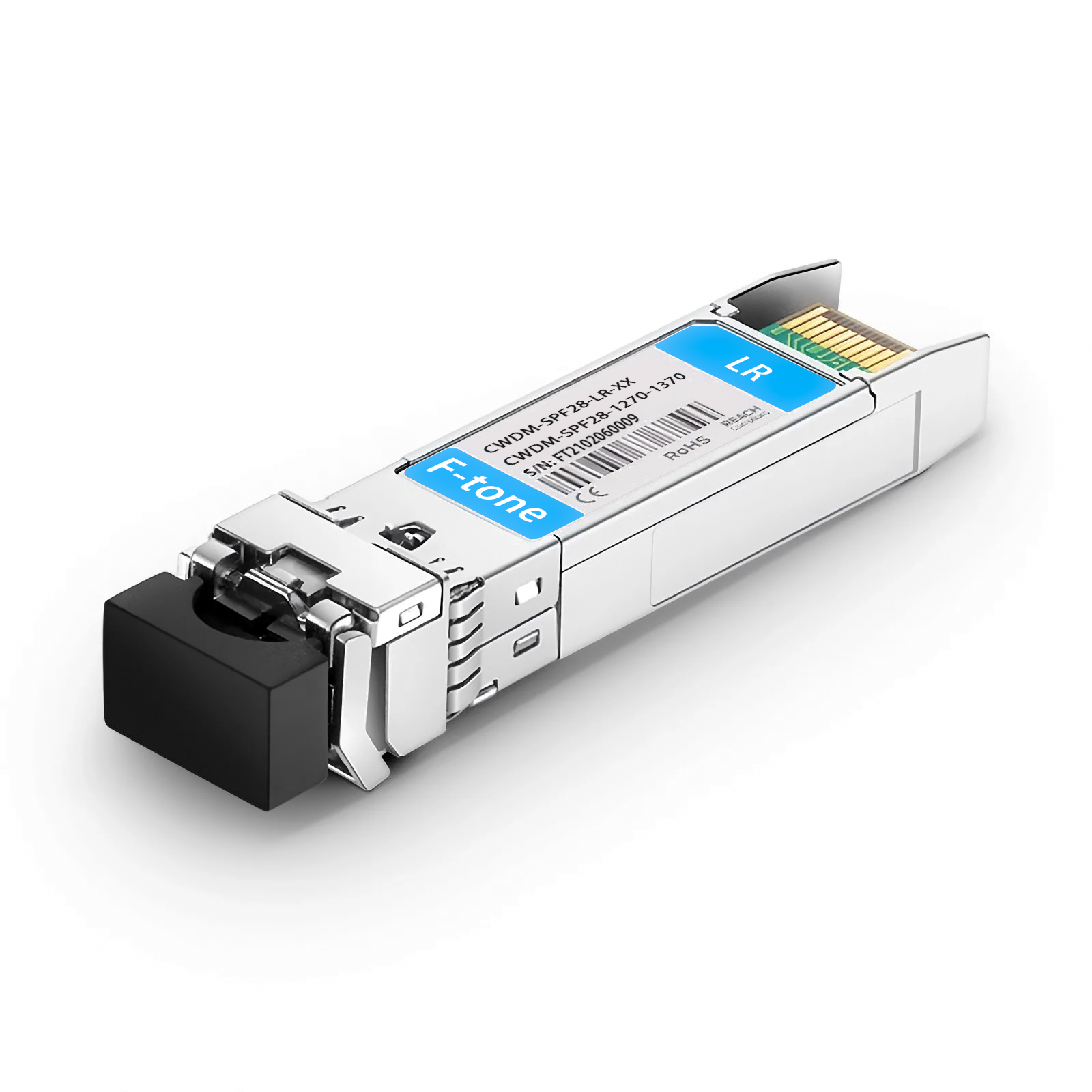

4G/5G 前传无源波分复用器
光纤扩容系统是一种无源方案，可靠性高，且设备体积小，便于安装和使用。其适用于以下场景：
(1)BBU（DDU）/ 与RRU(AAU) 站点之间距离较远，在1km 以上。
(2)在光纤资源匮乏地区，无管道资源，无条件新敷设光纤。
受工期限制较大时，可作为应急方案临时解决光纤问题。
4G/5G光纤扩容系统如图所示
模型一
4G/5G点对点应用
模型二
4G 5G混合开通应用
模型三
4G/5G总线型应用
无源波分复用器产品
|
6CH CWDM |
12CH CWDM | 18CH CWDM |
产品规格参数
|
参数 |
CWDM MUX/ DEMUX 18CH Dual fiber |
||||||
|
中心波长(nm) |
ITU, ITU+1 |
||||||
|
带宽 (nm) |
ITU±6.5 |
||||||
|
工作波长(nm) |
1270\1290\1310\1330\1350\1370\1390\1410\1430\ 1450\1470\1490\1510\1530\1550\1570\1590\1610nm |
||||||
|
通道数 |
2ch |
6ch |
8ch |
12ch |
18 |
||
|
波长间隔 (nm) |
20 |
||||||
|
光纤类型 |
SMF-28e or customer specified |
||||||
|
插入损耗 (dB) |
<1.5 |
<1.8 |
<2.4 |
<3.6 |
<4.8 |
||
|
隔离度 (dB) |
相邻隔离度 |
≥30 |
|||||
|
非相邻隔离度 |
≥40 |
||||||
|
偏振相关损耗 (dB) |
≤0.2 |
||||||
|
回波损耗(dB) |
≥45 |
||||||
|
方向性 (dB) |
≥50 |
||||||
|
最大承载光功率值 (mw) |
≤ 500 |
||||||
|
工作温度 ()℃ |
-20～75 |
||||||
|
存储温度 ()℃ |
-40～85 |
||||||
|
ABS插片盒 |
重量 |
0.1kg |
|||||
|
尺寸 |
130*100*25MM |
||||||
|
室内1U机架 |
重量 |
1.5kg |
|||||
|
尺寸 |
435*110*44MM |
||||||
|
室内3U机架 |
重量 |
2.5kg |
|||||
|
尺寸 |
435*110*135MM |
||||||
|
室外水箱 |
重量 |
1.4kg |
|||||
|
尺寸 |
370*280*105MM |
||||||
附件产品图
|
室内1U机箱 |
室内3U机箱 |
室外防水箱 |
产品订购信息
|
序号 |
产品名称 |
产品型号 |
产品描术 |
|
1 |
无源波分复用器 A端 |
FT-CM6-LGXC01-2737 |
CWDM MUX 6CH (1271-1371nm) 带升级端 单纤LC/UPC 插片盒子 |
|
无源波分复用器 B端 |
FT-CD6-LGXC01-2737 |
CWDM DEMUX 6CH (1271-1371nm) 带升级端 单纤LC/UPC 插片盒子 |
|
|
2 |
无源波分复用器 A端 |
FT-CM12-LGXC01-2757 |
CWDM MUX 12CH (1271-1371/1471-1571nm) 带升级端 单纤LC/UPC 插片盒子 |
|
无源波分复用器 B端 |
FT-C12-LGXC01-2757 |
CWDM DEMUX 12CH (1271-1371/1471-1571nm) 带升级端 单纤LC/UPC 插片盒子 |
|
|
3 |
无源波分复用器 A端 |
FT-CM18-LGXC01-2761 |
CWDM MUX 18CH (1271-1611nm) 带升级端 单纤LC/UPC 插片盒子 |
|
无源波分复用器 B端 |
FT-CD18-LGXC01-2761 |
CWDM DEMUX 18CH (1271-1611nm) 带升级端 单纤LC/UPC 插片盒子 |
|
|
|
其它配件 |
|
|
|
1 |
室内1U机箱 |
FT-1U-3LGX |
3槽位1U机箱配3个空面板435*110*44MM |
|
2 |
室内3U机箱 |
FT-3U-16LGX-01 |
16 槽位3U机箱配16个空面板 435*110*135MM |
|
3 |
室外防水箱 |
FT-LGX–1-B1 |
室外防水箱挂墙式/抱杆式 370*280*105MM |
产品应用图
4G 网络产品配置表
|
NO. |
产品名称 |
产品型号 |
产品描术 |
需求数量 |
||||
|
BBU |
FRU |
合计 |
||||||
|
1 |
CWDM A端 |
FT-CM6-LGXC01-2737 |
CWDM MUX/DEMUX 3ch 6wavelengths |
1 |
0 |
1 |
||
|
2 |
CWDM B端 |
FT-CD6-LGXC01-2737 |
CWDM MUX/DEMUX 3ch 6wavelengths |
0 |
1 |
1 |
||
|
3 |
10G 光模块 |
FSPD-10GC10-27 |
SFP+ 10G 1270 CWDM 10KM DDM |
1 |
0 |
1 |
||
|
4 |
10G 光模块 |
FSPD-10GC10-29 |
SFP+ 10G 1290 CWDM 10KM DDM |
0 |
1 |
1 |
||
|
5 |
10G 光模块 |
FSPD-10GC10-31 |
SFP+ 10G 1310 CWDM 10KM DDM |
1 |
0 |
1 |
||
|
6 |
10G 光模块 |
FSPD-10GC10-33 |
SFP+ 10G 1330 CWDM 10KM DDM |
0 |
1 |
1 |
||
|
7 |
10G 光模块 |
FSPD-10GC10-35 |
SFP+ 10G 1350 CWDM 10KM DDM |
1 |
0 |
1 |
||
|
8 |
10G 光模块 |
FSPD-10GC10-37 |
SFP+ 10G 1370 CWDM 10KM DDM |
0 |
1 |
1 |
||
5G网络产品配置表
|
NO. |
产品名称 |
产品型号 |
产品描术 |
需求数量 |
||||
|
DDU |
AAU |
合计 |
||||||
|
1 |
CWDM A端 |
FT-CM6-LGXC01-2737 |
CWDM MUX/DEMUX 3ch 6wavelengths |
1 |
0 |
1 |
||
|
2 |
CWDM B端 |
FT-CD6-LGXC01-2737 |
CWDM MUX/DEMUX 3ch 6wavelengths |
0 |
1 |
1 |
||
|
3 |
25G 光模块 |
FSPD-25GC10-27 |
SFP28 25G 1270 CWDM 10KM DDM |
1 |
0 |
1 |
||
|
4 |
25G 光模块 |
FSPD-25GC10-29 |
SFP28 25G 1290 CWDM 10KM DDM |
0 |
1 |
1 |
||
|
5 |
25G 光模块 |
FSPD-25GC10-31 |
SFP28 25G 1310 CWDM 10KM DDM |
1 |
0 |
1 |
||
|
6 |
25G 光模块 |
FSPD-25GC10-33 |
SFP28 25G 1330 CWDM 10KM DDM |
0 |
1 |
1 |
||
|
7 |
25G 光模块 |
FSPD-25GC10-35 |
SFP28 25G 1350 CWDM 10KM DDM |
1 |
0 |
1 |
||
|
8 |
25G 光模块 |
FSPD-25GC10-37 |
SFP28 25G 1370 CWDM 10KM DDM |
0 |
1 |
1 |
||
本产品为 北亿纤通 | F-tone Networks FT-81系列产品线，详细信息，请联系我们的销售人员，谢谢！Important Notice Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by Andxe System before they become applicable to any particular order or contract. In accordance with the Andxe System policy of continuous improvement specifications may change without notice.The publication of information in this data sheet does not imply freedom from patent or other protective rights of Andxe System or others. Further details are available from any Andxe System sales representative.
