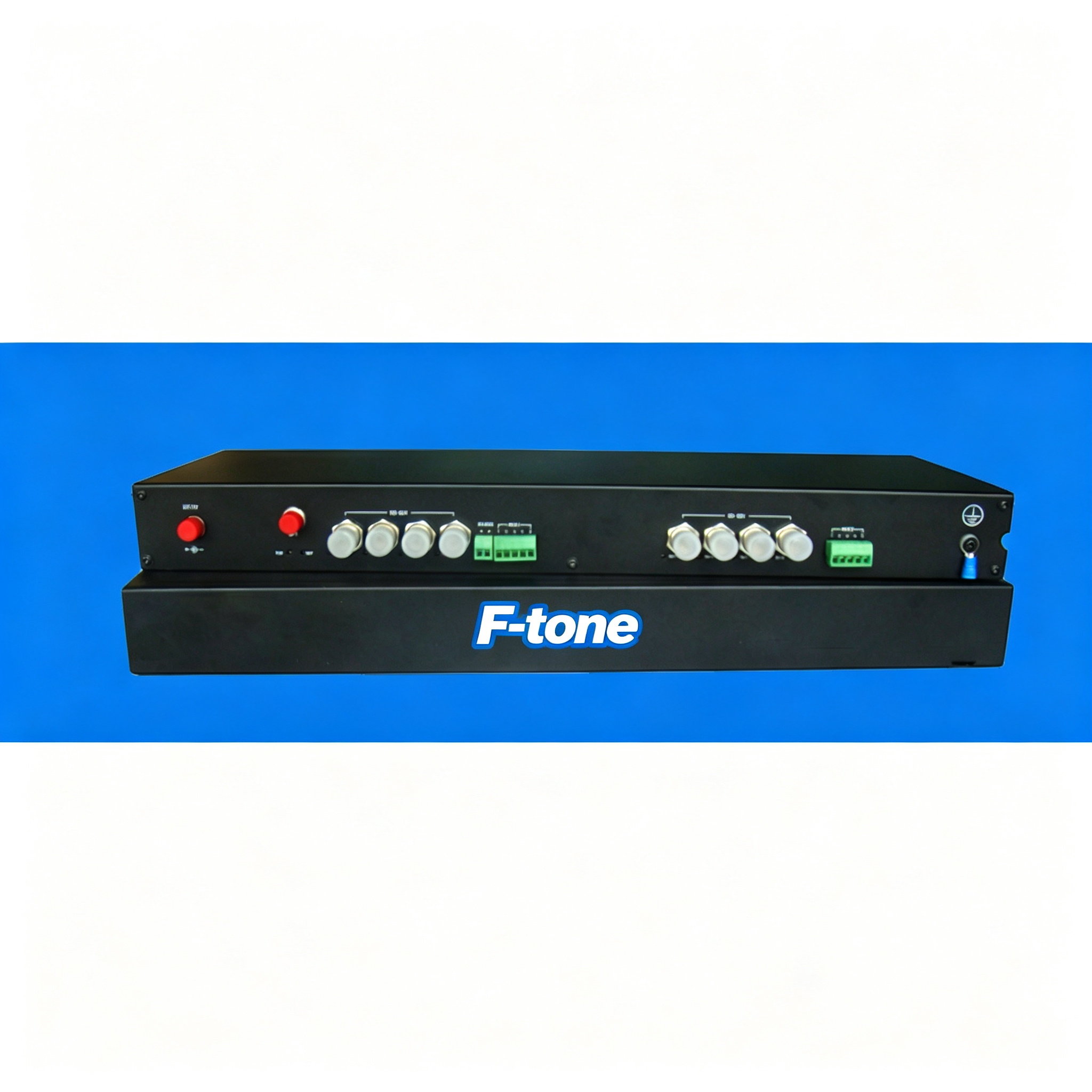

型号：FT9000-HDSDI2XX 2路HD-SDI高清光端机
产品特点
- 兼容SMPTE-292M HD-SDI和SMPTE-259M SD-SDI标准信号，支持1485Mb/s和270Mb/s速率
- 1路双向RS485接口，采用凤凰端子接口，最高支持115.2Kb/s波特率
- 1路百兆以太网，RJ45接口。
- 支持1080P@30,25,24, 、1080I@60,50,、720P@60,50,30,25,等多种视频格式。
- 输入具有电缆均衡功能，可补偿电缆传输的损耗
- 内置ESD和浪涌保护电路，能有效防止静电和雷击损坏
- 提供光消失告警、远端掉电告警、输出信号状态指示和输入信号锁定状态指示
质保：3年
技术参数
产品参数：
| ■ 光纤接口 | |
| 物理接口 | FC/SC(可选) |
| 光纤种类 | 单模/多模、单纤/双纤(可选) |
| 工作波长 | 1310nm、1550nm |
| 传输距离 | 0～100Km(可选) |
| ■ HD/SD-SDI串行数字视频接口 | |
| 物理接口 | BNC |
| 接口标准 | MPTE259M、292M、344M、424M |
| ITU R BT.601，ITU R BT.1120 | |
| 串行数字视频输入/输出阻抗 | 75Ω非平衡接口 |
| 串行数字视频输入/输出电压 | 典型峰-峰值800mVp-p,600～1000mVp-p |
| 支持视频格式 | 单链路3G-SDI，HD-SDI，SD-SDI |
| 支持串行速率 | 143Mbps～2.97Gbps |
| 视频编码位宽 | 8bit或10bit自动 |
| 返回损耗 | ≤-15dB@5MHz～1.5GHz，-10dB@1.5GHz～3GHz |
| 重定时 | 自动定时，自动识别各种速率 |
| 耦合方式 | 交流耦合 |
| 均衡方式 | ≤140meters of Belden 1694A at 1.485Gbps |
| ≤400meters of Belden 1694A at270Gbps | |
| 最大校准抖动（100KHz～2.97Gbps） | ≤0.2UI |
| 最大定时抖动（100KHz～2.97Gbps） | ≤0.2UI |
| 嵌入音频、辅助空间、EDH数据 | 透明支持 |
| ■ EDH数据 | |
| 信噪比（加权） | ≥70dB |
| ■ 数据接口 | |
| 物理接口 | 工业标准接线端子(也可配置DB9/DB25等接口) |
| 接口类型 | RS232、RS422、RS422 |
| 速率 | ≤115.2Kbps |
| 误码率 | ≤10-9 |
| ■ 音频参数 | |
| 物理接口 | 3.5音频孔 |
| 阻抗 | 600Ω |
| 量化等级（数码位宽） | 20位 |
| 采样频率 | 48KHz |
| 音频输入输出电压 | 2VP-P（峰峰值） |
| 音频带宽 | 20Hz~20KHz |
| 音频信噪比(加权) | S/N≥85dB |
| ■ 网络参数 | |
| 物理接口 | RJ45 |
| 帧长 | 最小帧长64字节，最大帧长1552/1536字节 |
| 工作模式 | 支持自协商，强制模式。缺省自协商模式 |
| 速率 | 10/100Mb/s |
| 双工 | 半/全双工 |
| 流量控制 | 缺省配置：打开 |
| 标准 | IEEE802.3u 100Base-TX/ IEEE802.3 10Base-T |
订购信息
| 型号 | 功能 |
| FT9000-HDSDI200-FT/FR | 2路HDSDI视频光端机 |
| FT9000-HDSDI215-FT/FR | 2路HDSDI视频+1路双向485数据光端机 |
| FT9000-HDSDI213-FT/FR | 2路HDSDI视频+1路双向2325数据光端机 |
| FT9000-HDSDI200/1AF-FT/FR | 2路HDSDI视频+1路正向立体声音频光端机 |
| FT9000-HDSDI200/1AB-FT/FR | 2路HDSDI视频+1路双向立体声音频光端机 |
| FT9000-HDSDI22XE/1AB-FT/FR | 2路HDSDI+1路RS485+1路RS232+1路百兆以太网+1路双向音频 |
工作温度：商业级/工业级/军品级可选
