产品描述

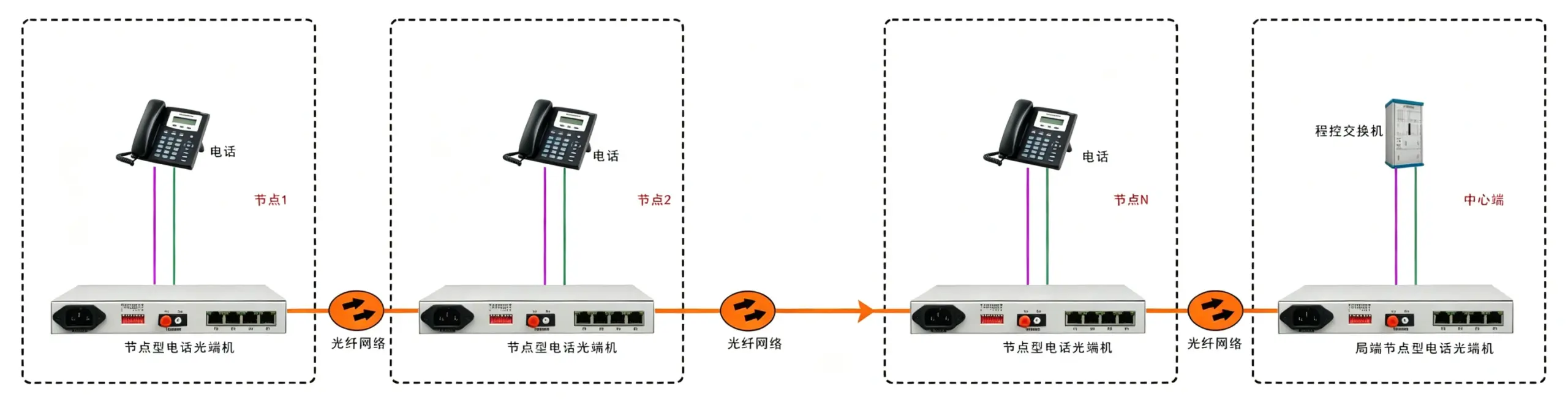

本环网型电话光端机支持上行光口与下行光口光纤传输，支持各种光纤网络拓扑结构：点对点、星型、链型、环网冗余并在此基础上网络是更复杂的网络拓扑自愈环网保护。 中心端30 FXO接口电话，每个节点设备1-2 路FXS电话接口，环路最多30路电话，实现在恶劣环境下，数据传输的稳定性、可靠性和实时性。其工作原理是物理连接上成环型结构，工作时网络信号成链状结构，一旦传输光缆某处节点断路，设备以极短的时间自动切换到备用线路上传输。冗余环网结构不仅减少了数据信号传输风险，更简化了工程安装，降低了工程成本。
工作温度：商业级/工业级/军品级可选
功能特点
- 主机设计能力为30个通道FXO接口连接PBX，主机设备上的一个环最多可达30个节点（每个节点机器在FXS时只有1个FXS）;
- 节点机器设备可以是1-4路FXS电话接口，2端口FXS电话连接到循环节点是15；
- 语音接入，支持支持来电显示功能/反极性计费/传真功能；
- 支持各种光纤网络结构:点对点、星型、链型、环网冗余可以组合成更复杂的网络拓扑，在光纤断开时系统将在10 ms重建正常的通信网络链接、保障体系实现自愈保护、网络故障移除后总线信号传输系统将自动恢复;
- 支持多模式和单模光纤，多模0-2km，单模0-120km，可单组环
- 多种电源方式可选：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等双电源模式;
技术参数
光纤部份
光口：1，2
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
物理接口：RJ45座 支持Auto-MDIX
FXS 用户电话接口
振铃电压： 75V
振铃频率： 25Hz
二线输入阻抗：600Ω(摘机)
回损： 20dB
FXO 中继接口
振铃检测电压：35V
振铃检测频率：17Hz-60Hz
二线输入阻抗：600Ω(摘机)
回损： 20 dB
环境指标
工作温度：-10℃—+60℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
