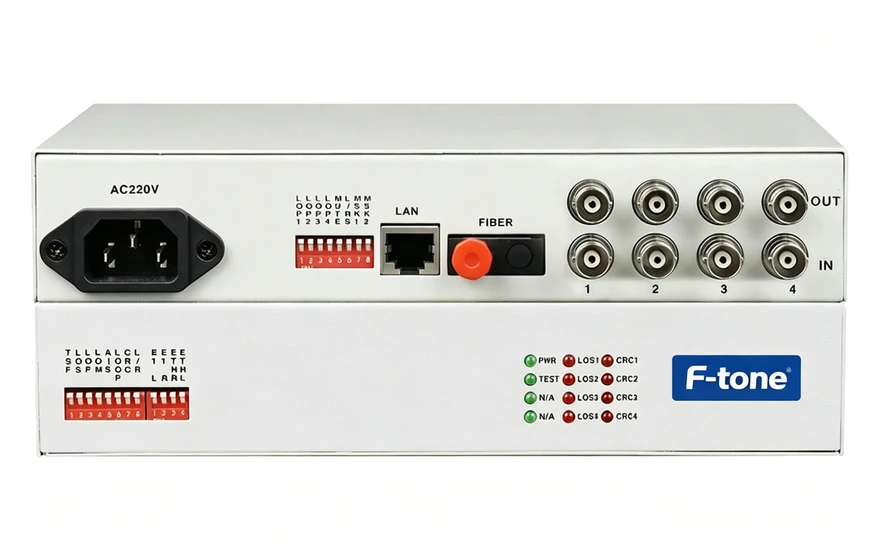

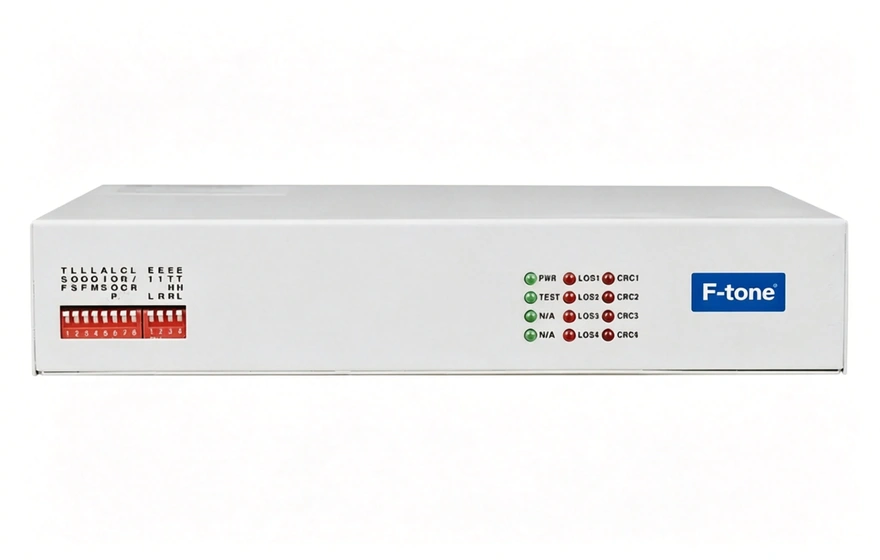

产品描述
4E1（75/120欧）转光以太网接口转换器采用反向复用技术，将多条E1电路捆绑起来用于传输１路100ba se-FX的以太网数据，实现了1-4路E1通道至以太网接口之间的相互转换，实现E1信道与以太网的互连。以太网封装采用GFP封装，支持LCAS和LAPS。 本设备支持1至16路E1（75/120欧）信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s，4路带宽可达7936Kbit/s。
工作温度：商业级/工业级/军品级可选
功能特点
- 基于自主知识产权的集成电路；
- 实现以太网数据在1~4条E1电路中的透明传输；
- 能实现对本端、远端设备的复位操作；
- 4路E1线路中，任意两路之间的最大延时差可达220ms；当延时差超过时，将会产生延时差超限告警，同时业务中断；
- 以太网接口100ba se-FX支持VLAN协议；
- 内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；
- 单路E1线路速率是1984Kbit/s，4路带宽可达7872Kbit/s；
- 可选本地定时和跟踪E1线路定时模式，E1线路定时源可以根据信号质量自动切换。如系统的E1 线路定时源为第一路E1；
- 符合ITU-T标准协议，GFP-F 封装建议G.7041，VCAT 虚级联和LCAS链路容量调整方法建议G.7042，Ethernet到nxE1 映射建议G.7043，Ethernet 至单E1映射建议G.8040；
- E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；
- E1接口模块含有内置的时钟恢复电路和HDB3编解码电路；
- 设备工作中支持E1信道的热插拔，并自动检测有效的E1信道，中间不会中断数据传输；
- 支持1至4路E1的灵活配置，在复位时自动检测E1的数量和时延并选择可用的E1；

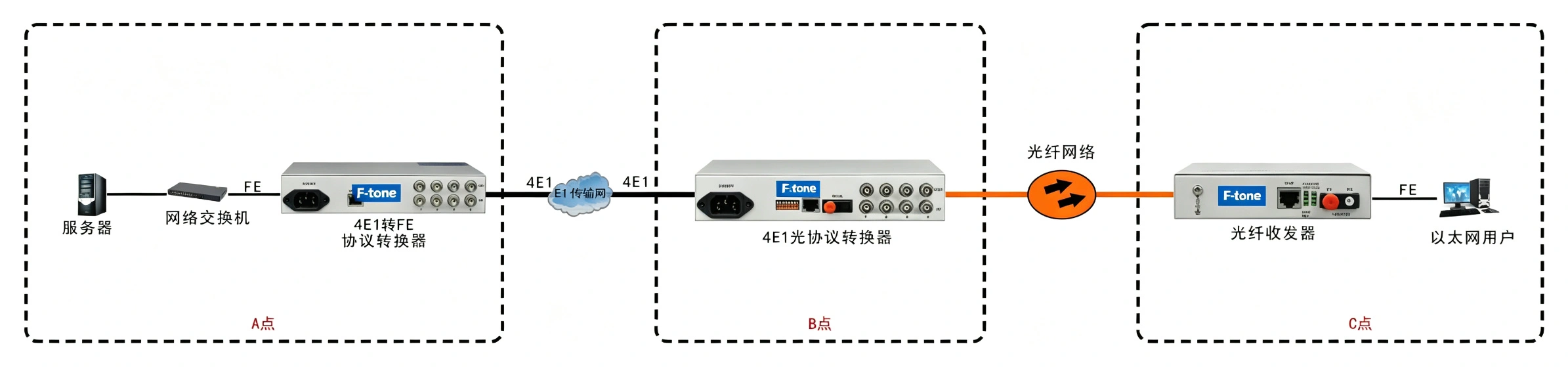

- 可以组成以太网E1网桥(A)－－-光以太网E1网桥(B)－－-以太网光纤收发器(C)的拓扑结构，能在A端管理到B点与C点。
技术参数
光纤部分
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm 多模；1310nm/1550nm 单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
E1 接口
设备接口：设备接口符合G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式75Ω/平衡式120Ω
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0～6dBm
电气和机械特性
系统电源： AC180V ~ 260V；DC –48V；DC +24V
功耗： ≤10W
外观结构: 216（宽）X140（深）X31（高）mm迷你型
环境指标
工作温度：-10℃~+60℃(商业级)/-40℃—+85℃(工业级)
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
