产品描述
4K 60HZ 双向HDMI2.0光端机支持4K分辨率，18G高速视频带宽。它实际上是一个利用单根光纤来延长双向HDMI信号，音箱，麦克风，RS232，USB等。EDID实时回传，支持传输1G以太网、独立模拟音频、 RS232串口信号、IR、USB，用于与液晶屏通讯、摄像机云台，也可作为触模屏的远距离传输。低能耗，长距离，即插即用，兼容强，能实现更精确显示。
工作温度：商业级/工业级/军品级可选
功能特点
- 全铝全金阳极氧化外壳；
- 符合HDMI 2.0b，HDCP 2.2规范;
- 支持双向HDMI视频传输;
- 双向HDMI支持18Gbps视频带宽;
- 视频分辨率最高支持4K60 4:4:4输入，4K60 4:2:0输出;
- 支持一路独立模拟音频;
- 支持一路双向RS-232传输;
- 支持一路双向IR;
- 支持一路 10/100/1000Mbps以太网扩展;
- 支持一路全速USB 2.0;
- 支持一路USB HID (USB 1.1);
- 视频无损压缩和视觉零延迟;
- 光纤传输，无需驱动、兼容任何系统，即插即用；
- 多种电源方式可选：AC220V、DC-48V/DC24/DC12V等;
技术参数
光纤部份
光口：1
光纤：单纤双纤
光纤接口：LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：0~80Km
典型发射功率: 单模100uw — 0.93mw
HDMI 接口
| 接口 | HDMI 母头 |
| 标准 | HDMI2.0b |
| HDCP1.4/2.2 | |
| 颜色空间 | RGB YCbCr 4:4:4 / 4:2:2 YUV 4:2:0 |
| 颜色深度 |
8/10/12-bit (1080P60Hz) 8-bit (4K60Hz) |
| 分辨率 |
480i~1080p50/60Hz 4Kx2K@24/30Hz 支持4k2k@60Hz输入 |
10/100/1000M以太网接口
协 议：符合IEEE 802.3ab，IEEE 802.3z
速 率：10/100/1000M自适应，全/半双工自适应
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座 支持Auto-MDIX
串行接口
标准
EIA/TIA-232 RS-232 (ITU-T V.28)
USB 接口
标准: USB 2.0x1，USB HID (USB 1.1)x1
接口类型：USB 2.0 A型母座
环境指标
工作温度：-10℃—+60℃
储存温度：-20℃—+80℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
产品规格
| 产品型号 | FTM-H1dG1U1 |
| 产品功能描述 | 4K 60HZ 双向HDMI2.0光端机 |

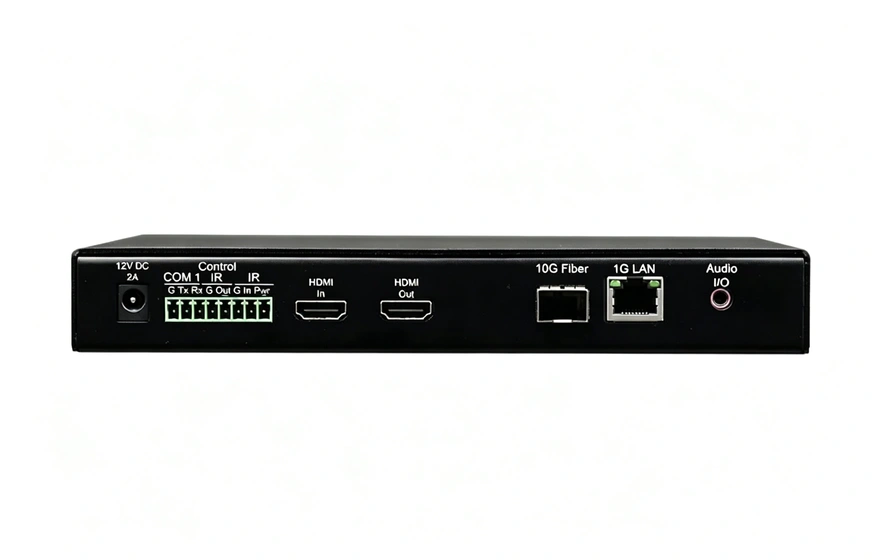

| 业务端口描述 | 1路千兆以太网电口，1路万兆SFP+光口，2个HDMI口，1个模拟音频口，2个USB口，1个RS232串口，一个IR口 |
| 电源 | AC220V或DC-48V（电源可选） |
| 产品尺寸 | (长×宽×高) 216*139*31mm 桌面式 |
| 重量 | 0.65Kg/台 |
