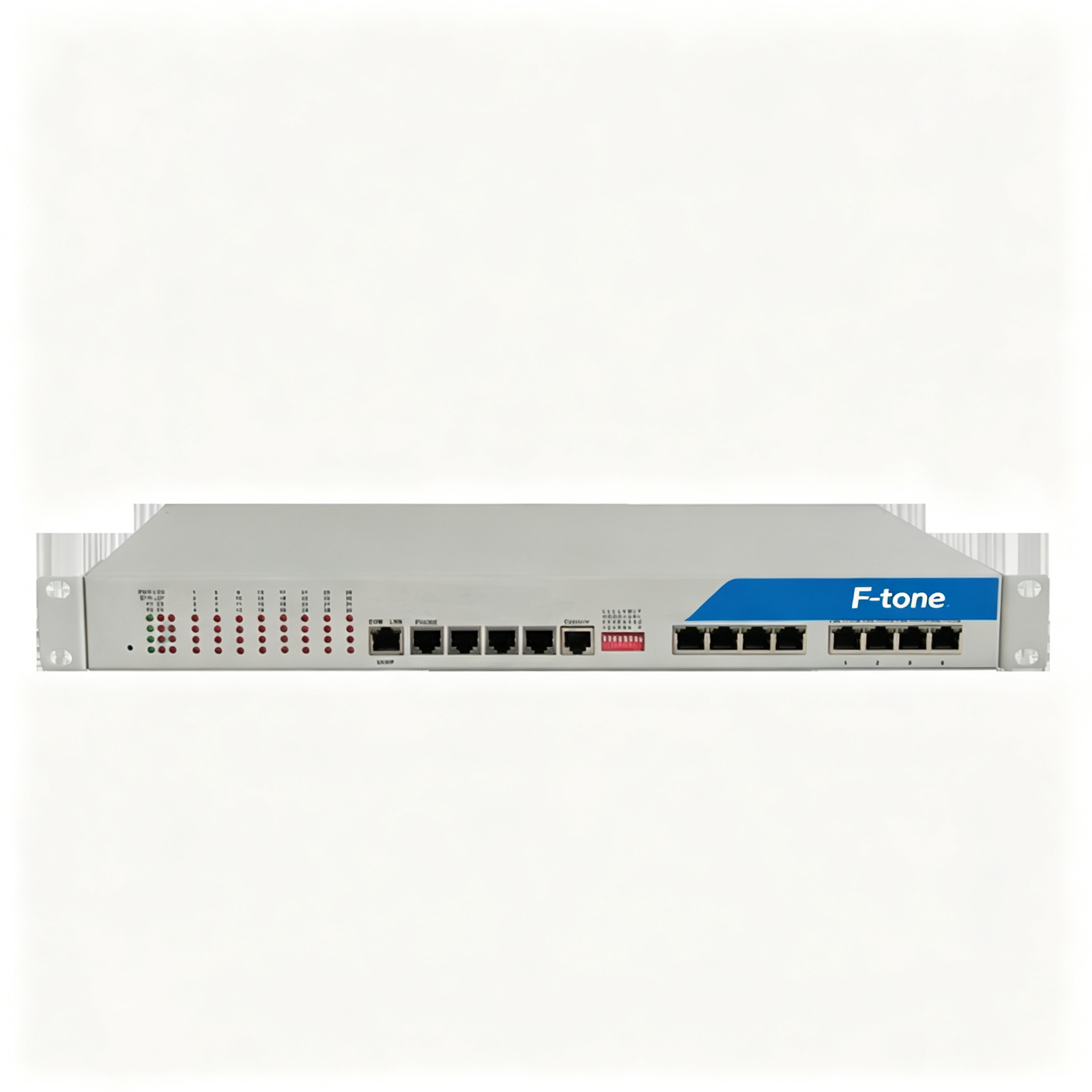

型号：FT9000-64E1/1T4GE 64路E1系列PDH多业务光端机，本系列PDH光端机是在本公司研制的PDH光纤传输，专用超大规模集成电路的基础上，研发的点对点光传输设备。该设备提供64路E1接口（75欧）+1电话+4千兆以太网，双光口备份
产品特点
基于自主知识产权的集成电路, 实现64组E1及4路千兆以太网数据的混合传输； 带宽高达1.5G，能有效节省线路资源； 4路以太网接口为交换口，也可划分VLAN，可以设置成4个通道逻辑隔离；以太网接口速率为10/100/1000M，全双工/半双工自适应； 1个Console口（可选），便于安装开通；1个SNMP口（可选）；1个扩展口（可选）； E1接口符合G.703 建议，采用全数字化时钟恢复和平滑锁相技术； 能检测当光信号丢失时为对端设备掉电或是光纤不通，并通过指示灯指示告警； 具备在本端查看显示远端设备工作状态功能； 提供命令远端接口环回功能，便于线路维护； 无中继传输距离可达2～120公里； 多种电源方式可选：AC220V、DC-48V/DC24V等； DC-48V/DC24V电源具备极性自动检测功能，安装时无需区分正负极。
技术参数
规格参数：
| 产品名称 | 64E1+4GE+1电话 PDH光端机（19英寸） |
| 产品功能 | 提供64E1＋ 4*10/100/1000M以太网+1电话，19英寸机架式，－48V或AC220V电源（可选） |
| 业务端口描述 | 2个SFP千兆光口，64个E1接口（75欧），1路数字公务电话，4个千兆以太网接口 |
| 光学指标 | |
| 多模光纤 | |
| 多模光纤 | 50/125um 或 62.5/125um |
| 波长 | 850nm |
| 传输距离 | 2Km 多模光纤，衰减(3dbm/km ) |
| 发射功率 | -12dBm (Min) ～ -9dBm (Max) |
| 接收灵敏度 | -28dBm (Min) |
| 链路预算 | 16dBm |
| 单模光纤 | |
| 单模光纤 | 8/125um 或 9/125um |
| 波长 | 1310nm（超长距离传输时选用1550nm波长） |
| 传输距离 | 20Km 单模光纤，衰减(0.35dbm/km ) (实际如需更大距离需定制) |
| 发射功率 | -9dBm (Min) ～-5dBm (Max) |
| 接收灵敏度 | -27dBm (Min) |
| 链路预算 | 18dBm |
| E1 接口 | |
| 设备接口 | 设备接口符合G.703建议 |
| 速率 | 2048Kb/s±50ppm |
| 码型 | HDB3 |
| 阻抗 | 非平衡式 75W/平衡式 120W，非平衡式配同轴接口适配器，可适配75-2/3同轴电缆 |
| 抖动特性 | 满足G.742、G.823建议 |
| 输入口允许衰减 | 0～6dBm |
| 10/100/1000M以太网接口 | |
| 协 议 | 符合IEEE 802.3，IEEE 802.1Q(VLAN) |
| 速 率 | 10/100M自适应，全/半双工完全自适应 |
| MAC地址表 | 可以学习4096个MAC地址 |
| 物理接口 | RJ45座, 支持Auto-MDIX（交叉/直通线自适应） |
| 电气和机械特性 | |
| 系统电源 | AC180V ～260V；DC –48V；DC +24V |
| 功耗 | ≤5W |
| 产品尺寸 | (长×宽×高) 485*138*45mm 机架式 |
| 重量 | 2.7Kg/台 |
| 工作环境 | |
| 工作温度 | -10℃~ +60℃ |
| 储存温度 | -40℃~+85℃ |
| 工作湿度 | 0%~95%（无凝结） |
| MTBF | ＞100,000小时 |
订购信息
| 型号 | 描述 |
| FT9000-4E1-T/R | PDH光端机，4E1，双光口备份，1U机架式，－48V或AC220V电源（可选） |
| FT9000-8E1-T/R | PDH光端机，8E1，双光口备份，1U机架式，－48V或AC220V电源（可选） |
| FT9000-16E1-T/R | PDH光端机，16E1，双光口备份，1U机架式，－48V或AC220V电源（可选） |
| FT9000-4E1/1T4E1D-T/R | PDH光端机，4E1+1电话+4百兆以太网+1RS232/422/485，双光口备份，1U机架式，－48V或AC220V电源（可选） |
| FT9000-8E1/1T4E1D-T/R | PDH光端机，8E1+1电话+4百兆以太网+1RS232/422/485，双光口备份，1U机架式，－48V或AC220V电源（可选） |
| FT9000-16E1/1T4E1D-T/R | PDH光端机，16E1+1电话+4百兆以太网+1RS232/422/485，双光口备份，1U机架式，－48V或AC220V电源（可选） |
| FT9000-32E1/1T4GE-T/R | PDH光端机，32E1+1电话+4千兆以太网，双光口备份，1U机架式，－48V或AC220V电源（可选） |
| FT9000-64E1/1T4GE-T/R | PDH光端机，64E1+1电话+4千兆以太网，双光口备份，1U机架式，－48V或AC220V电源（可选） |
工作温度：商业级/工业级/军品级可选
