光纤第二路由自动切换保护设备RD-OLP
支持1路主备光纤切换
光纤第二路由自动切换保护设备RD-OLP，是一个独立于光纤通信传输系统，完全建立在光缆物理链路上的自动监测保护系统；其作用是当检测到工作通道线路性能劣化或发生阻断时，系统能够实时自动地将传输信号切换到保护线路光纤上，从而组建一个高可靠性、安全灵活、抗灾害能力强的光通信网

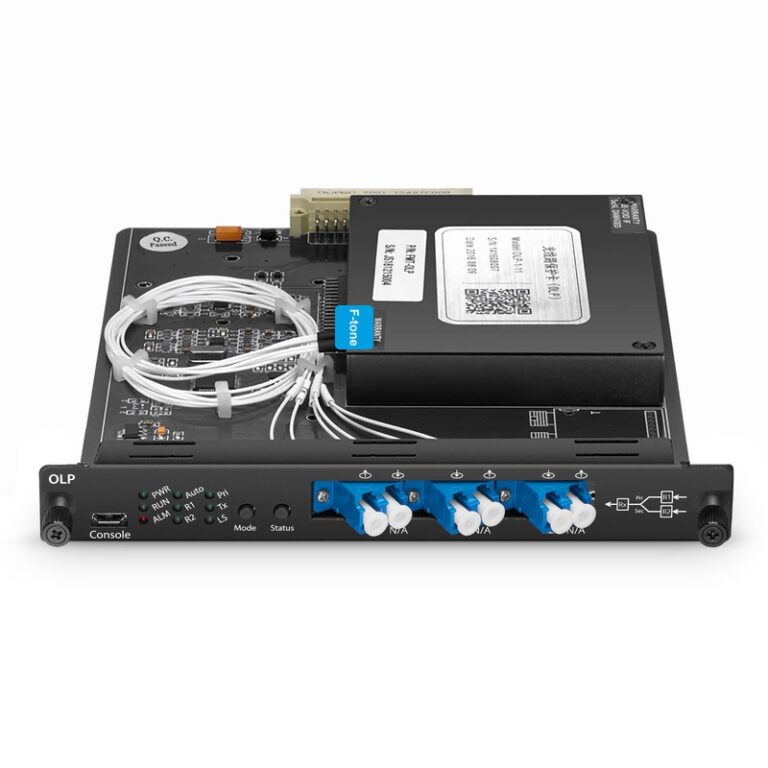

设备视图
支持1路主备光纤切换(最大支持4路）
功能特点
- 支持应用于各种光通信系统；
- 支持双纤、单纤传输网络线路保护；
- 支持自动或手动切换多种工作模式；
- 支持主备路由实时监测；
- 支持掉电、上电保持功能；
- OLP功能板与网元管理板相互独立，互不影响；
- 支持SNMP、Web等多种图形化界面网管；
- 支持交流220V、直流-48V供电可选，1+1电源输入保护；
- 1U插卡式设计，容量灵活配置
技术参数
|
参数 |
单位 |
指标 |
|
|
型 号 |
|
OLP-1:1 |
OLP-1+1 |
|
测试波长 |
nm |
1310/1550 |
|
|
插入损耗 |
dB |
TX≤1.2 FX≤1.2 |
TX≤3.5 FX≤1.2 |
|
回波损耗 |
dB |
≥ 45 |
|
|
串 扰 |
dB |
≥ 50 |
|
|
光功率监测范围 |
dBm |
-50～+23 |
|
|
波长相关损耗 |
dB |
≤ 0.25 |
|
|
偏振相关损耗 |
dB |
≤ 0.1 |
|
|
切换时间 |
ms |
35 |
20 |
|
光纤类型 |
|
SM（9/125um） |
|
|
光连接器 |
|
LC/PC |
|
|
功 耗 |
W |
＜5 |
|
|
工作温度 |
℃ |
-5～55 |
|
|
存储温度 |
℃ |
-20～70 |
|
应用场景
双纤传输网络双路由保护
现网中大部分光网络故障都是由于光纤断裂引起，在双纤传输网络中可配置OLP光保护子系统，通过主、备共4芯光纤实现传输线路的双路由保护；OLP光保护子系统对主、备路由光纤实时监测，当工作路径性能劣化或发生阻断时自动切换到保护路径，在极短的时间内恢复通信，完成对光纤故障的快速反应和恢复机制，从而保证了通信业务的正常工作，保证光传输系统的可靠性。
订购信息
|
型号 |
规格 |
|
FT-OLPA-1-A/D |
1路 主备光纤切换1+1 OLP板卡，双纤双向，LC/UPC接头，带主控网管卡，双流电源(交流AC110-260V，直流DC 36~72V），1U机箱 |
|
FT-OLPB-1-A/D |
1路 主备光纤切换1：1 OLP板卡，双纤双向，LC/UPC接头，带主控网管卡，双流电源(交流AC110-260V，直流DC 36~72V）1U机箱 |
|
FT-OLPA-BD-A-1-A/D |
1路 主备光纤切换1+1 OLP板卡，单纤双向TX1310/FX1550，LC/UPC接头，带主控网管卡，双流电源(交流AC110-260V，直流DC 36~72V），1U机箱 |
|
FT-OLPA-BD-B-1-A/D |
1路 主备光纤切换1+1 OLP板卡，单纤双向TX1550/FX1310，LC/UPC接头，带主控网管卡，双流电源(交流AC110-260V，直流DC 36~72V），1U机箱 |
备注：其它规格配置，请与我们联系，sales@F-tone.com
