24路视频+1路反向数据视频光端机

产品描述本系列数字视频光端机采用数字视频编码及千兆光纤传输技术将多路单、双向视频、音频、数据、音频、电话、以太网、开关量在单芯或双芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，带有视频及数据等状态指示，可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，可选独立台式安装和机架安装两种结构形式。本系列产品均由光发射机和光接收机组成，可同时传输24路正向视频和1路反向RS485数据。工作温度：商业级/工业级/军品级可选功能特点全数字光纤传输平台、同平台多业务灵活配置；可提供普通型台式迷你型台式，集中插卡式机架多种方式；自主知识产权大规模专用集成电路核心；可以检测收无光时，远端设备是掉电或断纤； PAL/NTSC/SECAM全制式兼容，演播级传输质量；提供双向异步数据(正向和反向)；异步数据，传输速率110-115.200Kbps以上；异步数据可为RS232/RS485/RS422/ Manchester码；数据接口与视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模：6KV阻抗(40 Ω)的测试。技术参数 […]

产品中心, 普通型B系列

16路视频+1路反向数据视频光端机

产品描述本系列数字视频光端机采用数字视频编码及千兆光纤传输技术将多路单、双向视频、音频、数据、音频、电话、以太网、开关量在单芯或双芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，带有视频及数据等状态指示，可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，可选独立台式安装和机架安装两种结构形式。本系列产品均由光发射机和光接收机组成，可同时传输16路正向视频和1路反向RS485数据。工作温度：商业级/工业级/军品级可选功能特点全数字光纤传输平台、同平台多业务灵活配置；可提供普通型台式迷你型台式，集中插卡式机架多种方式；自主知识产权大规模专用集成电路核心；可以检测收无光时，远端设备是掉电或断纤； PAL/NTSC/SECAM全制式兼容，演播级传输质量；提供双向异步数据(正向和反向)；异步数据，传输速率110-115.200Kbps以上；异步数据可为RS232/RS485/RS422/ Manchester码；数据接口与视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模：6KV阻抗(40 Ω)的测试。技术参数

产品中心, 普通型B系列

8路视频+1路反向数据视频光端机

产品描述本系列数字视频光端机采用数字视频编码及千兆光纤传输技术将多路单、双向视频、音频、数据、音频、电话、以太网、开关量在单芯或双芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，带有视频及数据等状态指示，可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，可选独立台式安装和机架安装两种结构形式。本系列产品均由光发射机和光接收机组成，可同时传输8路正向视频和1路反向RS485数据。工作温度：商业级/工业级/军品级可选功能特点全数字光纤传输平台、同平台多业务灵活配置；可提供普通型台式迷你型台式，集中插卡式机架多种方式；自主知识产权大规模专用集成电路核心；可以检测收无光时，远端设备是掉电或断纤； PAL/NTSC/SECAM全制式兼容，演播级传输质量；提供双向异步数据(正向和反向)；异步数据，传输速率110-115.200Kbps以上；异步数据可为RS232/RS485/RS422/ Manchester码；数据接口与视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模：6KV阻抗(40 Ω)的测试。技术参数

产品中心, 普通型B系列

4路视频+1路反向数据视频光端机

产品描述本系列数字视频光端机采用数字视频编码及千兆光纤传输技术将多路单、双向视频、音频、数据、音频、电话、以太网、开关量在单芯或双芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，带有视频及数据等状态指示，可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，可选独立台式安装和机架安装两种结构形式。本系列产品均由光发射机和光接收机组成，可同时传输4路正向视频和1路反向RS485数据。工作温度：商业级/工业级/军品级可选功能特点全数字光纤传输平台、同平台多业务灵活配置；可提供普通型台式迷你型台式，集中插卡式机架多种方式；自主知识产权大规模专用集成电路核心；可以检测收无光时，远端设备是掉电或断纤； PAL/NTSC/SECAM全制式兼容，演播级传输质量；提供双向异步数据(正向和反向)；异步数据，传输速率110-115.200Kbps以上；异步数据可为RS232/RS485/RS422/ Manchester码；数据接口与视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模：6KV阻抗(40 Ω)的测试。技术参数

产品中心, 普通型B系列

1路视频+1路反向数据视频光端机

产品描述本系列数字视频光端机采用数字视频编码及千兆光纤传输技术将多路单、双向视频、音频、数据、音频、电话、以太网、开关量在单芯或双芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，带有视频及数据等状态指示，可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，可选独立台式安装和机架安装两种结构形式。本系列产品均由光发射机和光接收机组成，可同时传输1路正向视频和1路反向RS485数据。工作温度：商业级/工业级/军品级可选功能特点全数字光纤传输平台、同平台多业务灵活配置；可提供普通型台式迷你型台式，集中插卡式机架多种方式；自主知识产权大规模专用集成电路核心；可以检测收无光时，远端设备是掉电或断纤； PAL/NTSC/SECAM全制式兼容，演播级传输质量；提供双向异步数据(正向和反向)；异步数据，传输速率110-115.200Kbps以上；异步数据可为RS232/RS485/RS422/ Manchester码；数据接口与视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模：6KV阻抗(40 Ω)的测试。技术参数

产品中心, 普通型B系列

2路视频+1路反向数据视频光端机

产品描述本系列数字视频光端机采用数字视频编码及千兆光纤传输技术将多路单、双向视频、音频、数据、音频、电话、以太网、开关量在单芯或双芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，带有视频及数据等状态指示，可监控系统的正常运行。其采用结构模块化设计，用户可根据现场具体情况灵活选择或定制配置，可选独立台式安装和机架安装两种结构形式。本系列产品均由光发射机和光接收机组成，可同时传输2路正向视频和1路反向RS485数据。工作温度：商业级/工业级/军品级可选功能特点全数字光纤传输平台、同平台多业务灵活配置；可提供普通型台式迷你型台式，集中插卡式机架多种方式；自主知识产权大规模专用集成电路核心；可以检测收无光时，远端设备是掉电或断纤； PAL/NTSC/SECAM全制式兼容，演播级传输质量；提供双向异步数据(正向和反向)；异步数据，传输速率110-115.200Kbps以上；异步数据可为RS232/RS485/RS422/ Manchester码；数据接口与视频接口提供三级防雷功能，能通过ITU-T K.21(10/700 μS)共模：6KV阻抗(40 Ω)的测试。技术参数

产品中心, 数字视频光端机

1路视频光端机系列

型号：FT9000-11X　1路视频+2/4/8/16/RS232/RS485/RS422路数据光端机产品特点模拟视频采用8/10位PCM数字视频编码，兼容NTSC、PAL、SECAM制式；数据格式支持RS232/RS485/RS422；发射端、接收端采用1U机架式结构；具有防尘、防盐雾、防酸雾等性能，密封式机壳结构，适合室外环境使用；具有过载保护、自动恢复功能；无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰；具有防雷功能；防雷标准为IEC61000-4-5，GB/T 17626.5；超级光学动态范围，高灵敏度。质保：3年技术参数规格参数：数据指标数据路数1-16路数据方向正向、反向、双向接口协议类型RS422/RS485/RS232数据速率0～300kbps误码率＜10-9接线方式标准接线端子视频指标视频编码8/10 bit频率响应5Hz-8MHz输入/输出阻抗75欧输入/输出电压1Vp-p微分增益（10%-90% APL）微分相位（10%-90% APL）信噪比≥70dB（加权）光学指标光纤连接器FC/PC、ST/PC可选光纤G.652单模光纤波长1310nm/1550nm（支持CWDM波长）光发射功率-10±2dBm光接收功率优于-26dBm光传输距离0～80 Km工作环境环境温度-40℃~+75℃贮存温度-55℃~+85℃相对湿度0~95%无冷凝无故障工作时间>10万小时电源工作电压DC12V （电源适配器供电）

产品中心, 数字视频光端机

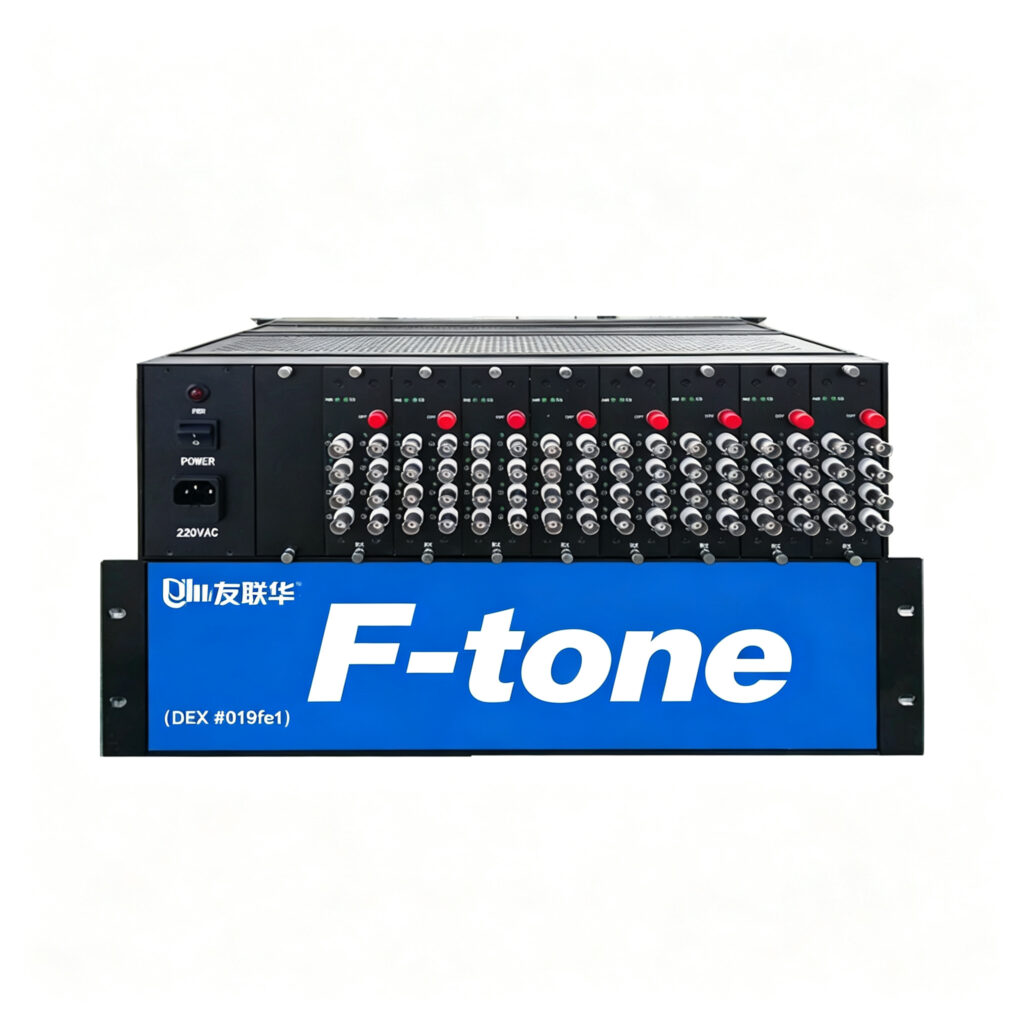

4路视频光端机系列

型号：FT9000-41X　4路视频+2/4/8/16/RS232/RS485/RS422路数据光端机产品特点模拟视频采用8/10位PCM数字视频编码，兼容NTSC、PAL、SECAM制式；数据格式支持RS232/RS485/RS422；发射端、接收端采用1U机架式结构；具有防尘、防盐雾、防酸雾等性能，密封式机壳结构，适合室外环境使用；具有过载保护、自动恢复功能；无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰；具有防雷功能；防雷标准为IEC61000-4-5，GB/T 17626.5；超级光学动态范围，高灵敏度。质保：3年技术参数规格参数：数据指标数据路数1-16路数据方向正向、反向、双向接口协议类型RS422/RS485/RS232数据速率0～300kbps误码率＜10-9接线方式标准接线端子视频指标视频编码8/10 bit频率响应5Hz-8MHz输入/输出阻抗75欧输入/输出电压1Vp-p微分增益（10%-90% APL）微分相位（10%-90% APL）信噪比≥70dB（加权）光学指标光纤连接器FC/PC、ST/PC可选光纤G.652单模光纤波长1310nm/1550nm（支持CWDM波长）光发射功率-10±2dBm光接收功率优于-26dBm光传输距离0～80 Km工作环境环境温度-40℃~+75℃贮存温度-55℃~+85℃相对湿度0~95%无冷凝无故障工作时间>10万小时电源工作电压DC12V （电源适配器供电）

产品中心, 数字视频光端机

8路视频光端机系列

型号：FT9000-81X　8路视频+2/4/8/16/RS232/RS485/RS422路数据光端机产品特点模拟视频采用8/10位PCM数字视频编码，兼容NTSC、PAL、SECAM制式；数据格式支持RS232/RS485/RS422；发射端、接收端采用1U机架式结构；具有防尘、防盐雾、防酸雾等性能，密封式机壳结构，适合室外环境使用；具有过载保护、自动恢复功能；无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰；具有防雷功能；防雷标准为IEC61000-4-5，GB/T 17626.5；超级光学动态范围，高灵敏度。质保：3年技术参数规格参数：数据指标数据路数1-16路数据方向正向、反向、双向接口协议类型RS422/RS485/RS232数据速率0～300kbps误码率＜10-9接线方式标准接线端子视频指标视频编码8/10 bit频率响应5Hz-8MHz输入/输出阻抗75欧输入/输出电压1Vp-p微分增益（10%-90% APL）微分相位（10%-90% APL）信噪比≥70dB（加权）光学指标光纤连接器FC/PC、ST/PC可选光纤G.652单模光纤波长1310nm/1550nm（支持CWDM波长）光发射功率-10±2dBm光接收功率优于-26dBm光传输距离0～80 Km工作环境环境温度-40℃~+75℃贮存温度-55℃~+85℃相对湿度0~95%无冷凝无故障工作时间>10万小时电源工作电压DC12V （电源适配器供电）

产品中心, 数字视频光端机

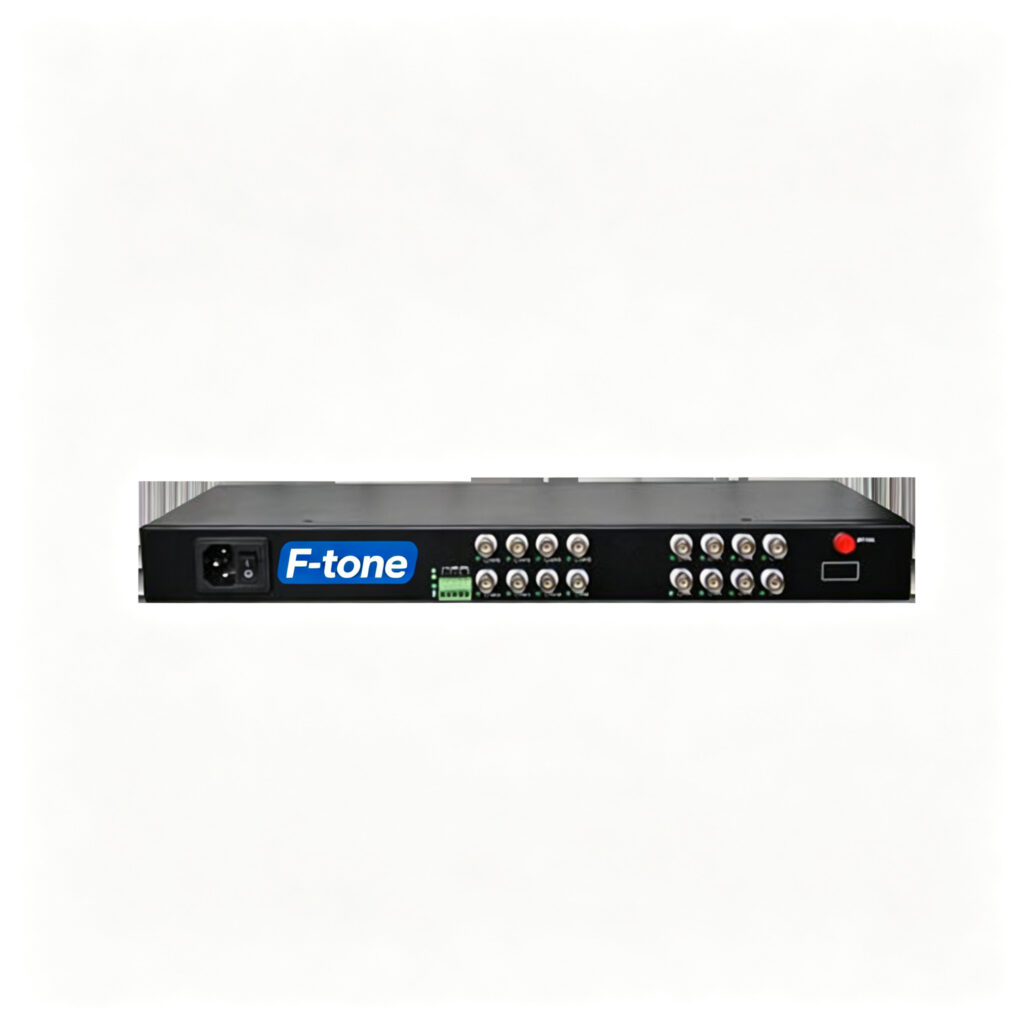

16路视频光端机系列

型号：FT9000-161X　16路视频+2/4/8/16/RS232/RS485/RS422路数据光端机产品特点模拟视频采用8/10位PCM数字视频编码，兼容NTSC、PAL、SECAM制式；数据格式支持RS232/RS485/RS422；发射端、接收端采用1U机架式结构；具有防尘、防盐雾、防酸雾等性能，密封式机壳结构，适合室外环境使用；具有过载保护、自动恢复功能；无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰；具有防雷功能；防雷标准为IEC61000-4-5，GB/T 17626.5；超级光学动态范围，高灵敏度。质保：3年技术参数规格参数：数据指标数据路数1-16路数据方向正向、反向、双向接口协议类型RS422/RS485/RS232数据速率0～300kbps误码率＜10-9接线方式标准接线端子视频指标视频编码8/10 bit频率响应5Hz-8MHz输入/输出阻抗75欧输入/输出电压1Vp-p微分增益（10%-90% APL）微分相位（10%-90% APL）信噪比≥70dB（加权）光学指标光纤连接器FC/PC、ST/PC可选光纤G.652单模光纤波长1310nm/1550nm（支持CWDM波长）光发射功率-10±2dBm光接收功率优于-26dBm光传输距离0～80 Km工作环境环境温度-40℃~+75℃贮存温度-55℃~+85℃相对湿度0~95%无冷凝无故障工作时间>10万小时电源工作电压DC12V （电源适配器供电）

产品中心, 数字视频光端机

2路视频光端机系列

型号：FT9000-21X　2路视频+2/4/8/16/RS232/RS485/RS422路数据光端机产品特点模拟视频采用8/10位PCM数字视频编码，兼容NTSC、PAL、SECAM制式；数据格式支持RS232/RS485/RS422；发射端、接收端采用1U机架式结构；具有防尘、防盐雾、防酸雾等性能，密封式机壳结构，适合室外环境使用；具有过载保护、自动恢复功能；无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰；具有防雷功能；防雷标准为IEC61000-4-5，GB/T 17626.5；超级光学动态范围，高灵敏度。质保：3年技术参数规格参数：数据指标数据路数1路数据方向正向、反向、双向接口协议类型RS422/RS485/RS232数据速率0～300kbps误码率＜10-9接线方式标准接线端子视频指标视频编码8/10 bit频率响应5Hz-8MHz输入/输出阻抗75欧输入/输出电压 1Vp-p微分增益（10%-90% APL）微分相位（10%-90% APL）信噪比 ≥70dB（加权）光学指标光纤连接器FC/PC、ST/PC可选光纤G.652单模光纤波长1310nm/1550nm（支持CWDM波长）光发射功率-10±2dBm光接收功率优于-26dBm光传输距离0～80
