产品特点
- 前置放大器，承载全C-Band 1528nm ~ 1561nm 40个通道，用于城域DWDM距离延伸或单波长距离延伸应用
- 100GHz 信道间隔
- 增益：24dB
- 输出功率：12dBm
- 低噪声系数：典型值 4.5dB
- 高平坦度：典型值 1dB
- 19” 1RU 机架外壳
- 提供 SC/UPC、SC/APC、FC/UPC、FC/APC、LC/UPC、LC/APC、ST/UPC 和 ST/APC 连接器

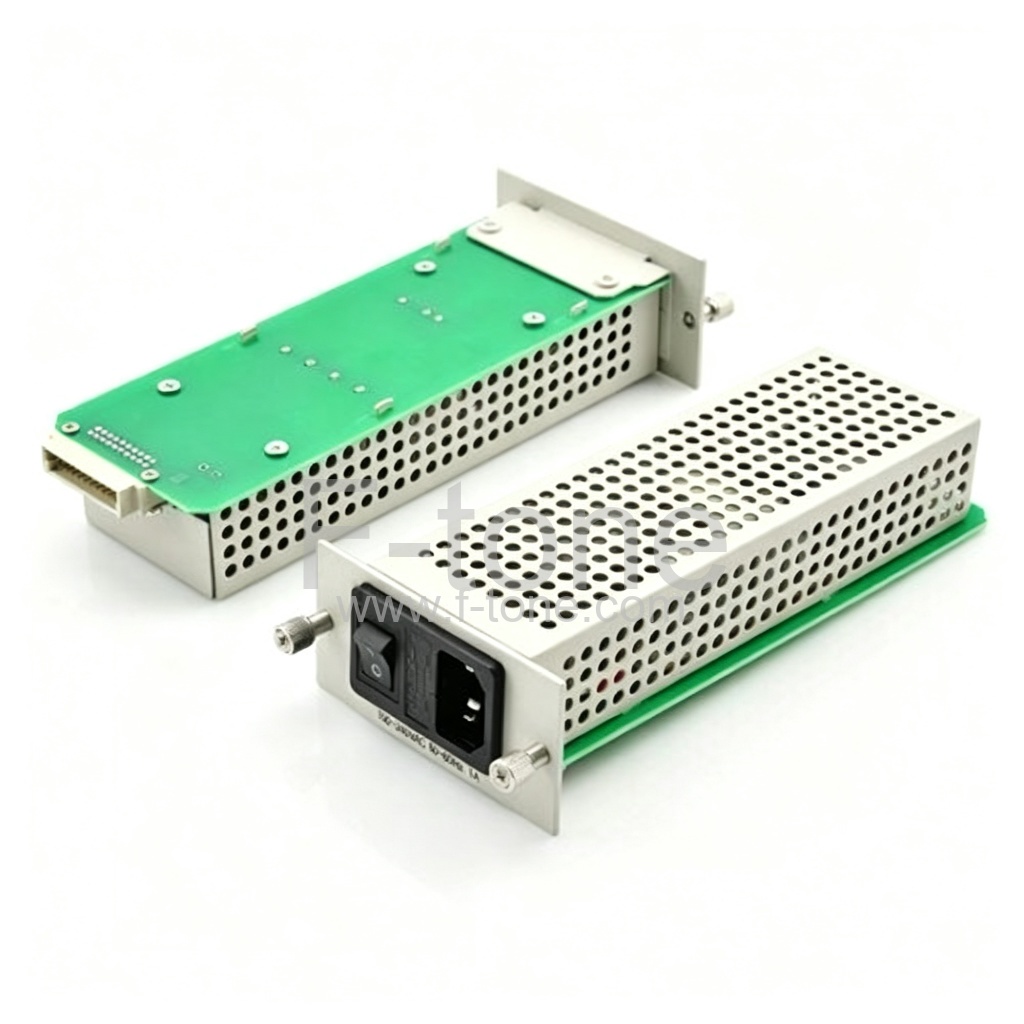

- 单或双 110VAC、220VAC、100-240VAC 和/或 -48DC 电源
- 可靠的 980nm 和 1480nm 泵浦激光器
- 10年使用寿命
- 3年保修标准
- 与 Telecordia GR-1312-CORE 兼容
- 可提供 OEM 服务
- 完善的网络接口：以太网、RS-485和RS-232端口
- 支持Telnet可选
- AGC（自动增益控制）根据增益参数设置，使汇聚光信号中各路增益保持恒定，只要总输出功率不超过最大额定值，我们也可以将其设为APC（自动功率控制） 电路，如有需要，请联系 sales@fibre-mart.com
- GFF（增益平坦滤波器）确保在整个 C 频段和输入功率范围内实现平坦的增益响应
- 当总输入低于阈值时提供自动电源关闭
- 采用智能温控系统，模块温度超过45℃时风扇开启，低于40℃风扇停止，保证了热稳定性和风扇的长寿命，同时专业的风量 设计还可以保证最佳的温度稳定性
- SNMP网络管理是提供图形用户界面（GUI）来控制模拟设备的真实窗口中的模块
- F-tone的DWDM EDFA包括1+2+3。
F-tone DWDM-EDFA-PA-O12 前置放大器EDFA是一款高增益模块，用于放大在光链路接收端运行的低输入电平信号。 它设计用于光放大，以补偿位于光接收器附近的解复用器中的损耗。 该模块采用高增益设计，输出功率高达12dBm，增益24dB，噪声系数4.5dB。 标准软件控制通过 RS-232接口进行状态监控和泵电流调整。
| Front-panel Details | |
| Backpanel Details | |
| Other Details | |
| Parameters | Symbol | Min | Typ | Max | Unit |
| Operation Wavelength | λc | 1528 | 1550 | 1561 | nm |
| Saturated output power | Po | 12 | dBm | ||
| Input power | Pi | —— | dBm | ||
| Gain Flatness | G | —— | 24 | —— | dB |
| Noise Figure | NF | —— | 4.5 | —– | dB |
| Output Power Stability | ΔPo | —— | ±0.05 | ±0.1 | dB |
| Input Isolation | ISOi | 30 | ——- | —— | dB |
| Output Isolation | ISOo | 30 | ——- | —— | dB |
| Input pump leakage | PumpLin | ——- | -35 | dBm | |
| Output pump leakage | PumpLout | ——- | ——- | -45 | dBm |
| Return Loss | RL | ——- | ——- | -45 | dB |
| Polarization Dependent Gain | PDG | —— | ——- | 0.3 | dB |
| PMD | PMD | —— | ——- | 0.5 | ps |
| Operation Temperature | Tw | 0 | —– | 50 | ℃ |
| Storage Temperature | Ts | -40 | —– | 70 | ℃ |
| Operating Humidity | 10 | —— | 85 | % | |
| Power Supply | Vps | 85/170 | 110/220 | 132/264 | VAC |
| Power Consumption | P | —– | —– | 15 | W |
| SNMP network management interface | RJ45 | ||||
| Serial interface | RS232, RS485 | ||||
| Power supply | 110VAC, 220 VAC, -48VDC | ||||
| Connectors | Simplex SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC , ST/UPC and ST/APC available | ||||
| Warranty | 3 years | ||||
| ※: 110V AC, 220V AC, 100V AC~240V AC and -48V DC are optional |
工作温度：商业级/工业级/军品级可选
本产品为 北亿纤通 | F-tone Networks 产品线，详细信息，请联系我们的销售人员，谢谢！ Important Notice Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by Andxe System before they become applicable to any particular order or contract. In accordance with the Andxe System policy of continuous improvement specifications may change without notice.The publication of information in this data sheet does not imply freedom from patent or other protective rights of Andxe System or others. rther details are available from any Andxe System sales representative.
