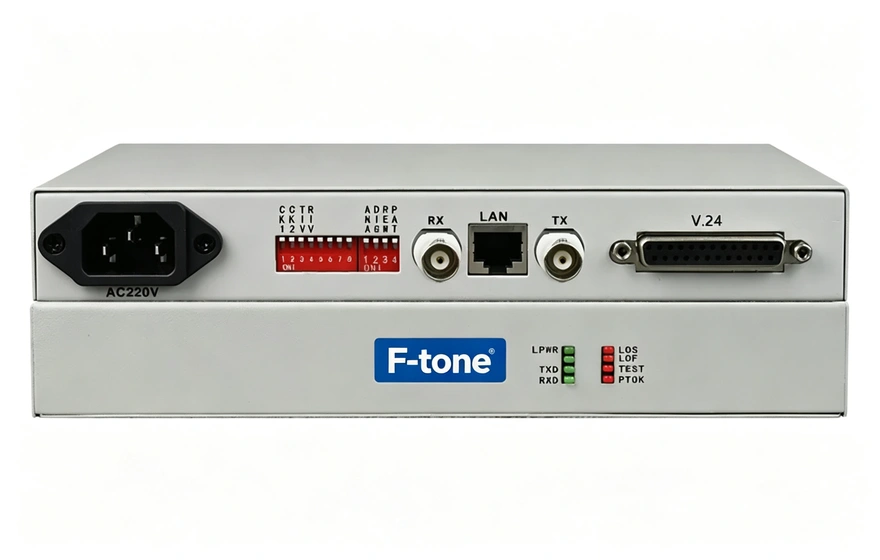

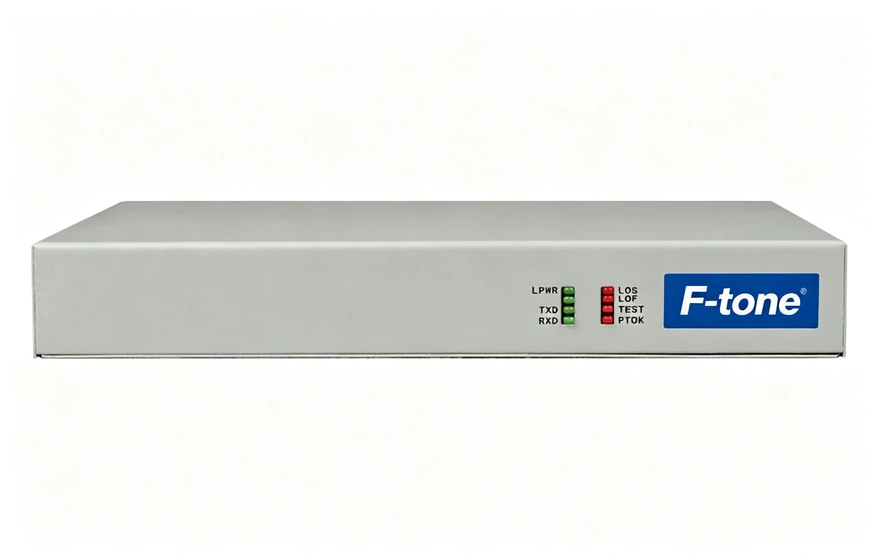

产品描述
本设备提供1个E1接口和1个同步串行接口，能够实E1到同步串行接口之间的接口转换、用户可利用数据通道速率为2.048Mbps。设备内置环路测试功能，为工程开通和日常维护提供便利。
工作温度：商业级/工业级/军品级可选
功能特点
- 基于自主知识产权的集成电路；
- 同步串行接口支持热插拔；同步串口支持 DTE和DCE两种模式；
- V.24同步串口工作时钟可支持内时钟、外时钟、线路时钟三种模式；
- 同步串口的速率可以支持16种波特率；
- 同时支持自适应的120Ω/平衡和75Ω/不平衡两种阻抗，不用再作设置；
- 系统经过严格的测试和实用验证，完全符合ITU-T V.24/V.28、G.703、G.704等建议；
- 提供3种环回功能：E1本端自环（ANA），V.24自环（DIG），令对端V.24自环（REM）；
- 有伪随机码测试功能，便于线路开通即，可以当一个的2M误码仪来用；
- 可选AC 220V，DC -48V、DC +24V，直流电源无正负极之分。
技术参数
E1 接口
设备接口： 设备接口符合G.703建议
速 率： 2048Kb/s±50ppm
码 型： HDB3
阻 抗： 非平衡式 75/平衡式 120
非平衡式配同轴接口适配器，可适配75-2/3同轴电缆
抖动特性： 满足G.742、G.823建议
输入口允许衰减：0～6dBm
同步串行接口
速 率： 2048Kbps
接口特性： 满足ITU-T V.24 V.28 EIA RS232标准
连 接 器： DB25孔座
连接方式： DCE/DTE
支持波特率： 115200/57600/56000/38400/33600/28800/19200/14400/12000/9600/4800/2400/1200/600/300/100
时钟方式： G.703恢复时钟、内时钟、外时钟
同步串口管脚定义：
| 同步串口DB25管脚编号 | 管脚名称 |
| 1 | 保护地 |
| 7 | 信号地 |
| 2 | 发数据A |
| 14 | 发数据B |
| 3 | 收数据A |
| 16 | 收数据B |
| 4 | 请求发送 |
| 5 | 清零发送 |
| 6 | DCE准备好 |
| 20 | DTE准备好 |
| 8 | 数据载波检测到 |
| 24 | 发送时钟A(来自DTE) |
| 11 | 发送时钟B(来自DTE) |
| 15 | 发送时钟A(来自DCE) |
| 12 | 发送时钟B(来自DCE) |
| 17 | 接收时钟A(来自DCE) |
| 9 | 接收时钟B(来自DCE) |
电气和机械特性
系统电源： AC180V ～260V；DC –48V；DC +24V
功耗： ≤5W
外观结构: (长×宽×高) 216×138×31mm 桌面式
环境指标
工作温度： -10℃—+60℃
储存温度： -40℃—+85℃
工作湿度： 0%—95%（无凝结）
MTBF： ＞100000小时
