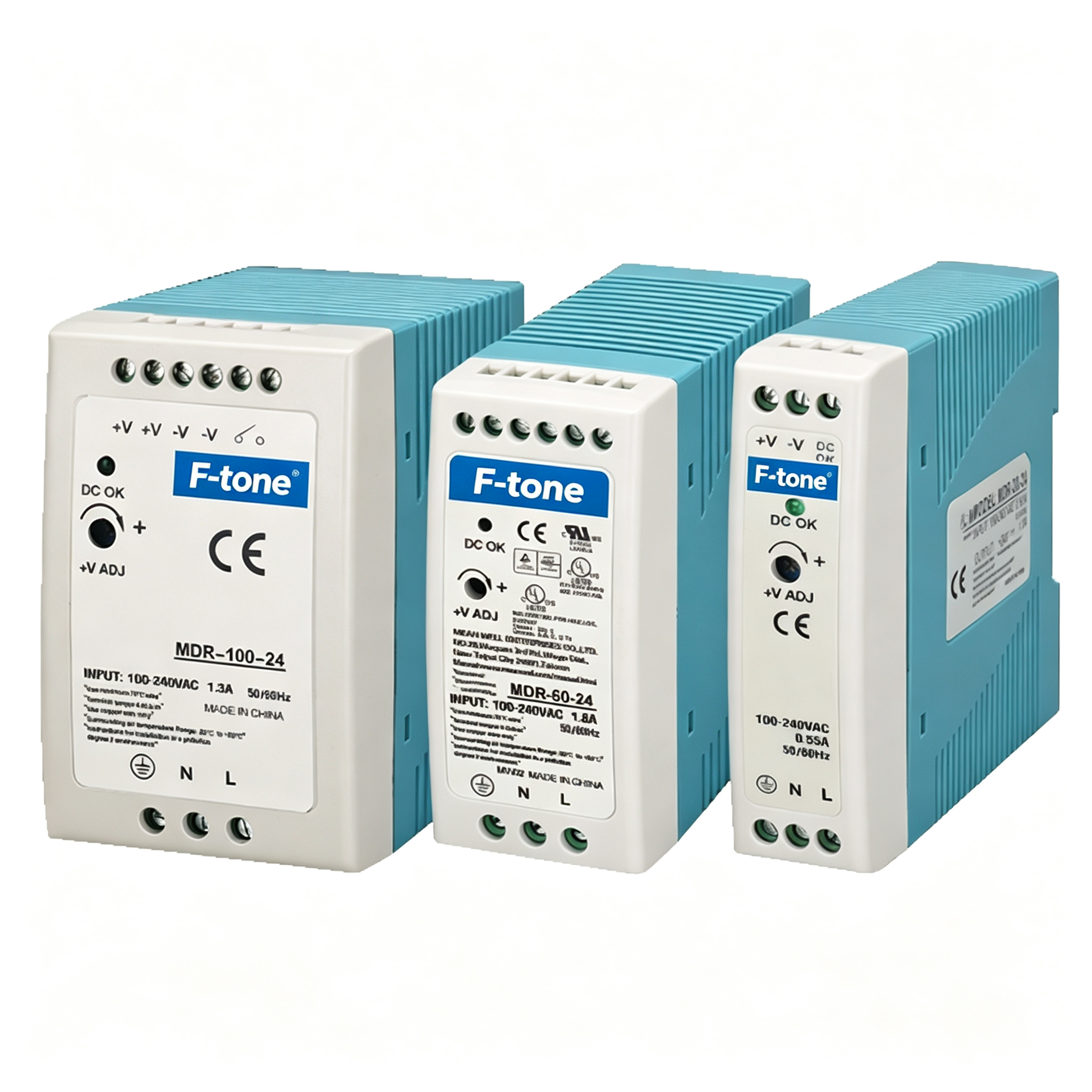

型号：MDR-60系列 60W单组输出导轨型工业电源
产品特点
国际通用全范围交流输入 保护种类：短路/过負载/过电压 百然风冷 安装在TS-35/7.5或TS-35/15导轨上 Classi, Div 2 Hazardous Locations T4 LED电源指示灯 DC OK继电暴触动 空载功率损耗:<0.75w<> 100%满载老化测试
技术参数
规格参数：
| 型号 | MDR-40-5 | MDR-40-12 | MDR-40-24 | MDR-40-48 | |
| 输出 | 直流电压 | 5V | 12V | 24V | 48V |
| 额定电流 | 6A | 3.33A | 1.7A | 0.83A | |
| 电流漬围 | 0-6A | 0-3.33A | 0-1.7A | 0-0.83A | |
| 额定功率 | 30W | 40W | 40.8W | 39.8W | |
| 纹波与噪声-备注2 | 80mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | |
| 电压调整范围 | 5~6V | 12 ~ 15V | 24 ~ 30V | 48-56V | |
| 电压精度-备注3 | +2.0% | +1.0% | ±1.0% | ±1.0% | |
| 线性调整率 | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
| 负载调整率 | ±1.0% | ±1.0% | +1.0% | ±1.0% | |
| 启勒、上并时间备注5 | 500ms, 30ms/230VAC 500ms, 30ms/115VAC(满载时) | ||||
| 保挣时间伽.） | 50ms/230VAC 20ms/115VAC(满载时) | ||||
| 输入 | 电压范围 | 85~264VAC 或 120~370VDC | |||
| 频率范围 | 47-63Hz | ||||
| 效車伽.） | 78% | 86% | 88% | 88% | |
| 交流电流任卯.） | 1.1A/115VAC 0.7A/230VAC | ||||
| 浪涌电流（Typ.） | 冷启动：30A/115VAC 60A/230VAC | ||||
| 漏电流 | <1ma> | ||||
| 保护 | 过负载 | 额定输出功率的105%~150% | |||
| 保护模式:帷电流限制，负载异常条件移除后可1动恢复 | |||||
| 过电压 | 6.25-7.25V | 15.6-18V | 31.2-36V | 57.6-64.8V | |
| 保护模式:关闭输出电丿 | 瓦重启后恢复 | ||||
| 功能 | DCOK信号 | 继电器触点（最大J：30V/1A阻性负载 | |||
| 环境 | 工作温度 | -20〜+70℃（请参考"城額曲线"） | |||
| 工作湿度 | 20-90% RH,无冷凝 | ||||
| 储存温度、湿度 | -40 ~+85^,10-95% RH | ||||
| 温度系数 | ±0.03%/°C (0-50*0) | ||||
| 耐振动 | 零件:10 ~ 500Hz, 2G10分钟调期,X、Y、Z轴各60分钟;安装:符合IEC6006&2-6 | ||||
| 安规和 电磁 兼容 （备注4） | 安全规范 | FT508, FT60950-1, TUV EN60950-1 .Class I, Div. 2 Group A, B, C, D Hazardous Locations T4 认证通过 | |||
| 耐压 | l/P-O/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC | ||||
| 绝缘阻抗 | l/P-O/P, l/P-FG, O/P-FG:>100M Ohms/500VDC/25°C/70% RH | ||||
| 电磁兼容发射 | 符合 EN55011, EN55022(CISPR22), EN61204-3 Class B, EN61000-3-2,-3 | ||||
| 电犠兼容抗扰度 | 符会 EN6100042,3,4,5,6,8,11.EN55024, EN61000-6-2, EN61204-3, A 级重工业标准 | ||||
| 其它 | MTBF | 5=301.7K hrs. MIL-HDBK-217F(25<<>t) | |||
| 尺寸 | 40*90*100mm(W*H*D) | ||||
| 包装 | 0.3Kg; 42pcs/13.6Kg/0.82CUFT | ||||
| 备注 | 如未特别说明，所有规格參数均在输入为2»源、薮定负裁、25，C环境温度下进行量謝。
纹波和噪声测量方法：使用一条12"双绞线，同时络端要并联0.1uf和47uf的电容，在斓HZ帯宽下进行量溯。 精度：包含设定误差、线性调整率和负载调整率。 电源被视为系统内元件的一部分，書结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引EMI测试声明书.. 启动时间为冷启动时測得,频繁开关机可能导致启动时间延长。 |
订购信息
选型表：
| 序号 | 二级目录 | 型号 | 描述 | 质保 |
| 1 | MDR-20系列 20W单组输出导轨型工业电源 |
MDR-20-5 | 导轨工业电源，20W/5V,输入电压85-264VAC或120-370VDC，工作温度-20〜+70°C | 3年 |
| 2 | MDR-20-12 | 导轨工业电源，20W/12V,输入电压85-264VAC或120-370VDC，工作温度-20〜+70°C | 3年 | |
| 3 | MDR-20-15 | 导轨工业电源，20W/15V,输入电压85-264VAC或120-370VDC，工作温度-20〜+70°C | 3年 | |
| 4 | MDR-20-24 | 导轨工业电源，20W/24V,输入电压85-264VAC或120-370VDC，工作温度-20〜+70°C | 3年 | |
| 5 | MDR-40系列 40W单组输出导轨型工业电源 |
MDR-40-5 | 导轨工业电源，40W/5V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 |
| 6 | MDR-40-12 | 导轨工业电源，40W/12V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 7 | MDR-40-24 | 导轨工业电源，40W/24V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 8 | MDR-40-48 | 导轨工业电源，40W/48V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 9 | MDR-60系列 60W单组输出导轨型工业电源 |
MDR-60-5 | 导轨工业电源，60W/5V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 |
| 10 | MDR-60-12 | 导轨工业电源，60W/12V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 11 | MDR-60-24 | 导轨工业电源，60W/24V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 12 | MDR-60-48 | 导轨工业电源，60W/48V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 13 | EDR-75系列 75W工业用DIN导轨型单组输出 |
EDR-75-12 | DIN导轨型工业电源，75W/12V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 |
| 14 | EDR-75-24 | DIN导轨型工业电源，75W/24V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 15 | EDR-75-48 | DIN导轨型工业电源，75W/48V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 16 | EDR-120系列 120W工业用DIN导轨型单组输出 |
EDR-120-12 | DIN导轨型工业电源，120W/12V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 |
| 17 | EDR-120-24 | DIN导轨型工业电源，120W/24V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 18 | EDR-120-48 | DIN导轨型工业电源，120W/48V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 19 | EDR-150系列 150W工业用DIN导轨型单组输出 |
EDR-150-12 | DIN导轨型工业电源，150W/12V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 |
| 20 | EDR-150-24 | DIN导轨型工业电源，150W/24V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 21 | EDR-150-48 | DIN导轨型工业电源，150W/48V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 22 | NDR-75系列 75W工业用DIN导轨型单组输出 |
NDR-75-12 | 导轨工业电源，75W/12V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 |
| 23 | NDR-75-24 | 导轨工业电源，75W/24V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 24 | NDR-75-48 | 导轨工业电源，75W/48V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 25 | NDR-120系列 120W工业用DIN导轨型单组输出 |
NDR-120-12 | 导轨工业电源，120W/12V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 |
| 26 | NDR-120-24 | 导轨工业电源，120W/24V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 27 | NDR-120-48 | 导轨工业电源，120W/48V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 22 | NDR-240系列 240W工业用DIN导轨型单组输出 |
NDR-240-12 | 导轨工业电源，240W/12V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 |
| 23 | NDR-240-24 | 导轨工业电源，240W/24V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 24 | NDR-240-48 | 导轨工业电源，240W/48V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 25 | NDR-480系列 480W工业用DIN导轨型单组输出 |
NDR-480-12 | 导轨工业电源，480W/12V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 |
| 26 | NDR-480-24 | 导轨工业电源，480W/24V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 27 | NDR-480-48 | 导轨工业电源，480W/48V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 28 | GST60A系列 60WAC-DC高信赖性工业用适配器 |
GST60A12-P1J | 工业电源，60W/12V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1J:2.1φx5.5φx11mm/C+,音叉型 |
3年 |
| 29 | GST60A24-P1J | 工业电源，60W/24V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1J:2.1φx5.5φx11mm/C+,音叉型 |
3年 | |
| 30 | GST60A48-P1J | 工业电源，60W/48V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1J:2.1φx5.5φx11mm/C+,音叉型 |
3年 | |
| 31 | GST90A系列 90WAC-DC高信赖性工业用适配器 |
GST90A12-P1M | 工业电源，90W/12V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 |
| 32 | GST90A24-P1M | 工业电源，90W/24V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 | |
| 33 | GST90A48-P1M | 工业电源，90W/48V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 | |
| 34 | GST120A系列 120WAC-DC高信赖性工业用适配器 |
GST120A12-P1M | 工业电源，120W/12V，输入电压85-264VAC 120-370VDC，工作温度-30~+70°CC, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 |
| 35 | GST120A24-P1M | 工业电源，120W/24V，输入电压85-264VAC 120-370VDC，工作温度-30~+70°CC, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 | |
| 36 | GST120A48-P1M | 工业电源，120W/48V，输入电压85-264VAC 120-370VDC，工作温度-30~+70°CC, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 |
工作温度：商业级/工业级/军品级可选
