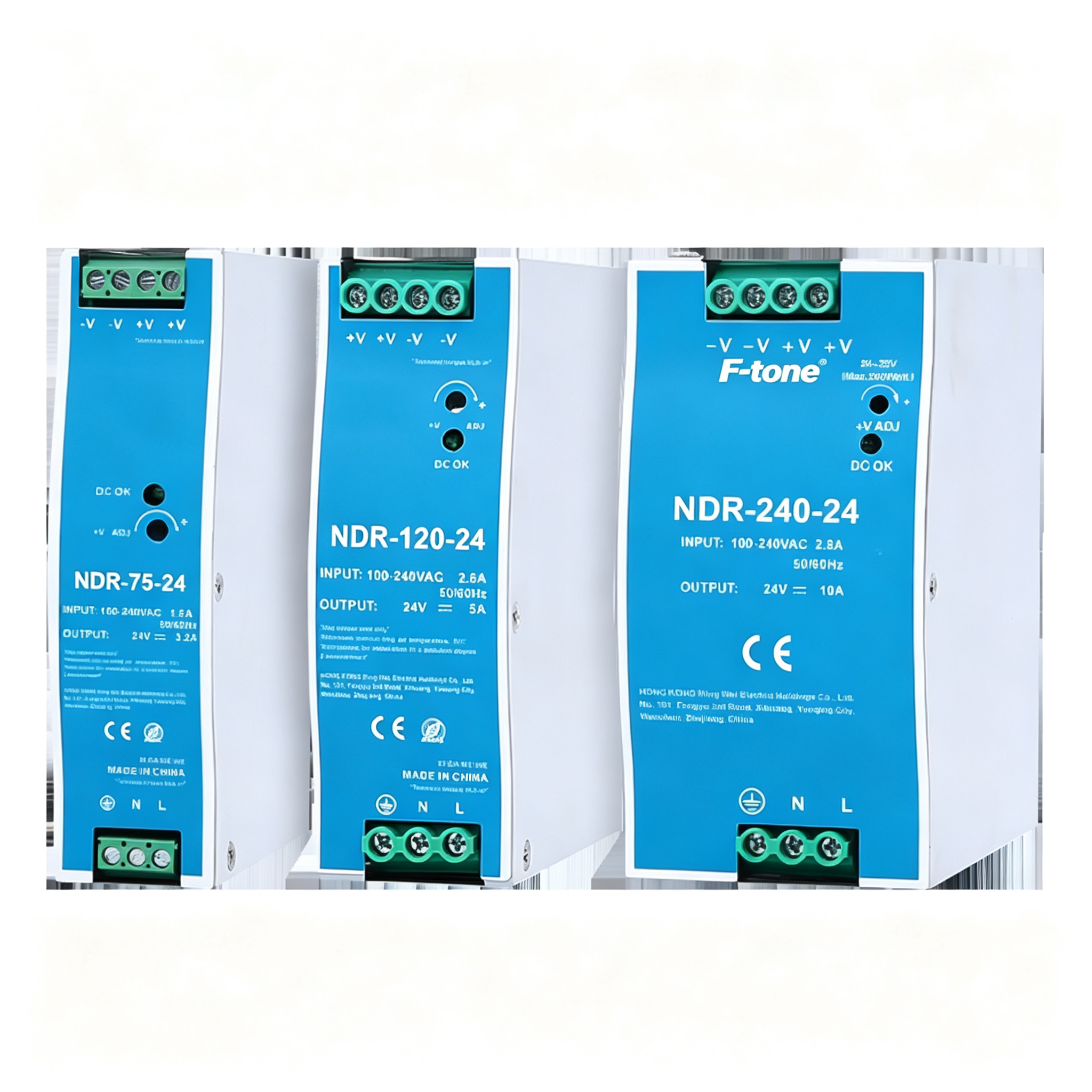

型号：NDR-120系列 120W工业用DIN导轨型单组输出
产品特点
国际通用全范围交流输入 具有主動式PFC功能 保护种类：短路/过负载/过电压/过温度/自然风冷 可以装在TS-35/7.5或15上 FT508 （工业控制设备）认证通过 EN61000-6-2（EN50082-2）工业抗扰度 100%满载老化
技术参数
规格参数：
| 型号 | NDR﹒240﹒24 | NDR﹒240﹒48 | |
|
输出 |
直流电压 | 24V | 48V |
| 额定电流 | 10A | 5A | |
| 电流通围 | 0 ~ 10A | 0 ~ 5A | |
| 额定功率 | 240W | 240W | |
| 纹波与噪声(最大)备注2 | 150mVp-p | 150mVp-p | |
| 电压调整通围 | 24 ~ 28V | 48 ~ 55V | |
| 电压精度备注3 | ± 1.0% | ± 1.0% | |
| 线性调整率 | ± 0.5% | ± 0.5% | |
| 负载调整率 | ± 1.0% | ± 1.0% | |
| 启动、上升时间 | 1500ms,100ms/230VAC 3000ms, 100ms/ 115VAC(满载时) | ||
| 保持时间(Typ.) | 28ms/230VAC 22ms/ 115VAC(满载时) | ||
|
输入 |
电压通围 备注4 | 90 ~ 264VAC 127 ~ 370VDC | |
| 频率通围 | 47 ~ 63Hz | ||
| 功率因素(Typ.) | PF>0.98/ 115VAC, PF>0.95/230VAC at full load | ||
| 效率(Typ.) | 88.5% | 90% | |
| 交流电流(Typ.) | 2.5A/ 115VAC 1.3A/230VAC | ||
| 浪涌电流(Typ.) | 20A/ 115VAC 35A/230VAC | ||
| 漏电流 | < 1mA / 240VAC | ||
|
保护 |
过负载 | 额定输出功率的105%~ 130% | |
| 保护模式:恒流模式, 负载异常条件移除后可自动恢 | |||
| 过电压 | 29 ~ 33V | 56 ~ 65V | |
| 保护模式:关断输出, 电源重启后可恢 正常输出 | |||
| 过温度 | 关断输出, 电源重启后可恢 正常输出 | ||
|
环境 |
工作温度 | -20～+70℃ (请参考"减额曲线") | |
| 工作湿度 | 20 ~ 95% RH,无冷凝 | ||
| 储存温度、湿度 | -40 ~ +85℃, 10 ~ 95% RH | ||
| 温度系数 | ±0.03%/ ℃ (0～50℃) | ||
| 耐振动 | 组件:10 ~ 500Hz, 2G 10分钟/周期, X, Y, Z各60分钟; 安装: 符合IEC60068-2-6 | ||
| 安规和电磁兼容
(备注6) |
安全规通 | FT508,EAC TP TC 004, TUV EN60950-1认证通过 | |
| 耐压 | I/P-O/P :3KVAC I/P- FG:2VAC O/P- FG:0.5KVAC | ||
| 绝缘阻抗 | I/P-O/P, I/P- FG, O/P- FG:> 100M Ohms / 500VDC / 25℃/ 70% RH | ||
| 电磁兼容发射 | 符合EN55032 (CISPR32), EN61204-3 Class B, EN61000-3-2,-3,EAC TP TC 020 | ||
| 电磁兼容抗扰度 | 符合EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3,A级重工业标准,
EAC TP TC 020 |
||
| 其它 | MTBF | ≥230. 2K hrs. MIL-HDBK-217F (25℃) | |
| 尺寸 | 63*125.2*113.5mm (W*H*D) | ||
| 包装 | 1Kg; 12pcs/13Kg/1.1CUFT | ||
| 备注 | 如未特别说明, 所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
纹波和噪声测量方法: 使用一条12"双绞线, 同时终端同并联0.1uf和47uf的电容, 在20MHZ带宽下进行量测。 精度: 包含设定误差、线性调整率和负载调整率。 低输入电压情况下需减额输出, 具体请参照减额曲线图。 安装距离 : 当永久加载全功率时推荐顶部距离40mm, 底部距离20mm, 左右两侧距离各5mm。如果相邻的设备是个热源的话，推荐空间距离是15mm。 电源被视为系统内元件的一部分, 需结合终端设备进行电磁兼容相关确认。 EMC测试方法的指引 "EMI测试声明书" 。 当海拔高度超过2000米(6500英尺)时, 无风扇机型环境温度依每3.5℃/1000m比例下降, 有风扇机型环境温度依每5℃/1000m比例下降。 |
订购信息
选型表：
| 序号 | 二级目录 | 型号 | 描述 | 质保 |
| 1 | MDR-20系列 20W单组输出导轨型工业电源 |
MDR-20-5 | 导轨工业电源，20W/5V,输入电压85-264VAC或120-370VDC，工作温度-20〜+70°C | 3年 |
| 2 | MDR-20-12 | 导轨工业电源，20W/12V,输入电压85-264VAC或120-370VDC，工作温度-20〜+70°C | 3年 | |
| 3 | MDR-20-15 | 导轨工业电源，20W/15V,输入电压85-264VAC或120-370VDC，工作温度-20〜+70°C | 3年 | |
| 4 | MDR-20-24 | 导轨工业电源，20W/24V,输入电压85-264VAC或120-370VDC，工作温度-20〜+70°C | 3年 | |
| 5 | MDR-40系列 40W单组输出导轨型工业电源 |
MDR-40-5 | 导轨工业电源，40W/5V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 |
| 6 | MDR-40-12 | 导轨工业电源，40W/12V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 7 | MDR-40-24 | 导轨工业电源，40W/24V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 8 | MDR-40-48 | 导轨工业电源，40W/48V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 9 | MDR-60系列 60W单组输出导轨型工业电源 |
MDR-60-5 | 导轨工业电源，60W/5V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 |
| 10 | MDR-60-12 | 导轨工业电源，60W/12V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 11 | MDR-60-24 | 导轨工业电源，60W/24V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 12 | MDR-60-48 | 导轨工业电源，60W/48V,输入电压88~132VAC/176~264VAC(开关置换)或248~370VDC，工作温度-20〜+70°C | 3年 | |
| 13 | EDR-75系列 75W工业用DIN导轨型单组输出 |
EDR-75-12 | DIN导轨型工业电源，75W/12V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 |
| 14 | EDR-75-24 | DIN导轨型工业电源，75W/24V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 15 | EDR-75-48 | DIN导轨型工业电源，75W/48V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 16 | EDR-120系列 120W工业用DIN导轨型单组输出 |
EDR-120-12 | DIN导轨型工业电源，120W/12V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 |
| 17 | EDR-120-24 | DIN导轨型工业电源，120W/24V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 18 | EDR-120-48 | DIN导轨型工业电源，120W/48V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 19 | EDR-150系列 150W工业用DIN导轨型单组输出 |
EDR-150-12 | DIN导轨型工业电源，150W/12V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 |
| 20 | EDR-150-24 | DIN导轨型工业电源，150W/24V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 21 | EDR-150-48 | DIN导轨型工业电源，150W/48V，输入电压90~264VAC或127 ~ 370VDC，工作温度-20〜+60℃ | 2年 | |
| 22 | NDR-75系列 75W工业用DIN导轨型单组输出 |
NDR-75-12 | 导轨工业电源，75W/12V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 |
| 23 | NDR-75-24 | 导轨工业电源，75W/24V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 24 | NDR-75-48 | 导轨工业电源，75W/48V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 25 | NDR-120系列 120W工业用DIN导轨型单组输出 |
NDR-120-12 | 导轨工业电源，120W/12V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 |
| 26 | NDR-120-24 | 导轨工业电源，120W/24V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 27 | NDR-120-48 | 导轨工业电源，120W/48V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 22 | NDR-240系列 240W工业用DIN导轨型单组输出 |
NDR-240-12 | 导轨工业电源，240W/12V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 |
| 23 | NDR-240-24 | 导轨工业电源，240W/24V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 24 | NDR-240-48 | 导轨工业电源，240W/48V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 25 | NDR-480系列 480W工业用DIN导轨型单组输出 |
NDR-480-12 | 导轨工业电源，480W/12V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 |
| 26 | NDR-480-24 | 导轨工业电源，480W/24V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 27 | NDR-480-48 | 导轨工业电源，480W/48V，输入电压90 ~ 264VAC或127 ~ 370VDC，工作温度-20〜+70℃ | 3年 | |
| 28 | GST60A系列 60WAC-DC高信赖性工业用适配器 |
GST60A12-P1J | 工业电源，60W/12V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1J:2.1φx5.5φx11mm/C+,音叉型 |
3年 |
| 29 | GST60A24-P1J | 工业电源，60W/24V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1J:2.1φx5.5φx11mm/C+,音叉型 |
3年 | |
| 30 | GST60A48-P1J | 工业电源，60W/48V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1J:2.1φx5.5φx11mm/C+,音叉型 |
3年 | |
| 31 | GST90A系列 90WAC-DC高信赖性工业用适配器 |
GST90A12-P1M | 工业电源，90W/12V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 |
| 32 | GST90A24-P1M | 工业电源，90W/24V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 | |
| 33 | GST90A48-P1M | 工业电源，90W/48V，输入电压90-264VAC或135-370VDC，工作温度-30~+70°C, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 | |
| 34 | GST120A系列 120WAC-DC高信赖性工业用适配器 |
GST120A12-P1M | 工业电源，120W/12V，输入电压85-264VAC 120-370VDC，工作温度-30~+70°CC, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 |
| 35 | GST120A24-P1M | 工业电源，120W/24V，输入电压85-264VAC 120-370VDC，工作温度-30~+70°CC, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 | |
| 36 | GST120A48-P1M | 工业电源，120W/48V，输入电压85-264VAC 120-370VDC，工作温度-30~+70°CC, P1M:2.5φx5.5φx11mm/C+,音叉型 |
3年 |
工作温度：商业级/工业级/军品级可选
