产品特点
- 作为 C 波段 1550nm 前置放大器使用
- 增益：30dB
- 宽输入功率范围：-35dBm至-25dBm
- 低噪声系数：典型值< 4.5dB
- 连接器：提供SC/UPC、SC/APC、FC/UPC、FC/APC、LC/UPC、LC/APC、ST/UPC和ST/APC连接器
- 单或双 110VAC、220VAC、-48VDC 和/或 100V-240V电源
- 串行接口有RS232、RS485
- 1U 19”机架式结构，方便安装
- 所有性能均符合BellcoreGR-1312-CORE要求
- 用于接入和城域光网络
- 适用于点对点应用程序
- 高稳定性和可靠性
- 3年保修
- 10年使用寿命
- 可提供 OEM 服务
- 热插拔网络管理代理
- SNMP网管接口：RJ45
- 支持Telnet可选
- ASE噪声滤波器和ASE抑制滤波器
- 默认高精度ACC（自动恒流）电路，如果需要其他电路，请联系 sales@fibre-mart.com
- ATC（自动温度控制）功能
- 通过LCD提供状态显示和故障诊断
- F-tone 的SDH EDFA包括1+2+3。

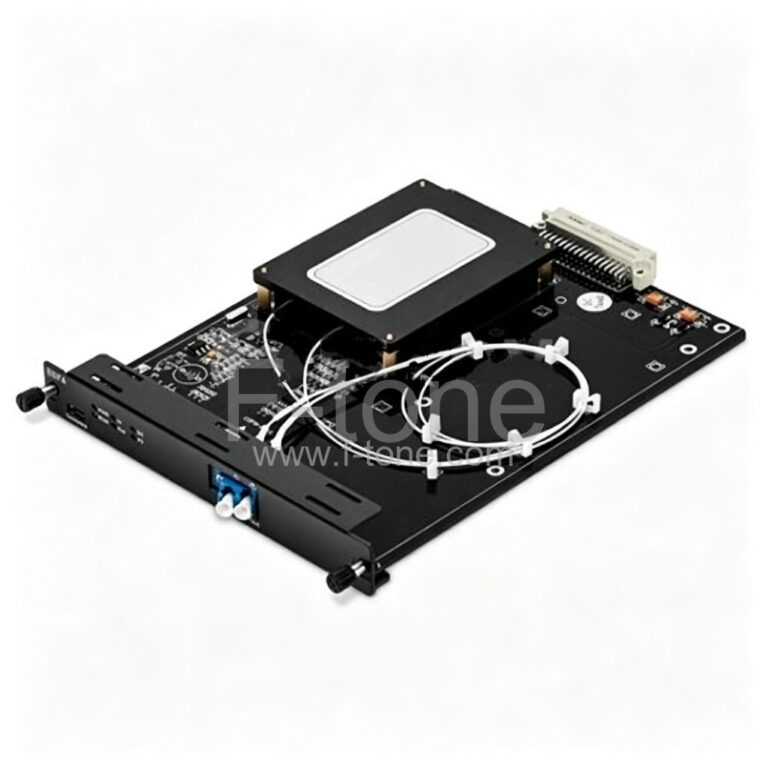

F-tone SDH-EDFA-PA-G30前置放大器是专为同步数字体系（SDH）应用而设计的单通道EDFA，安装在接收器之前，以提高接收灵敏度，延长信号传输距离。 该器件具有 -35dBm 至 -25dBm 的宽输入功率范围、30dB增益和低噪声系数。 它还包括RS-232计算机接口。
该机架安装放大器默认工作在恒定信号增益模式，但它们可以配置为恒定总输出功率模式。 这些单元用于长途传输应用，特别是PDH、SDH、SONET和光纤以太网传输应用。 其易用性和性能使SDH-EDFA-PA-xx系列成为接入和城域光网络的理想解决方案。
(1)：客户可选 (2)：前置放大器：输入功率–35~-25dBm； 放大器：输入功率 –25~-10dBm，增强器：输入功率 –10～+6dBm (3)：无凝露
| Parameters | Symbol | Min | Typ | Max | Unit |
| Operation Wavelength | λc | 1530 | 1550 | 1562 | nm |
| Saturated output power（1） | Po | —— | —— | —— | dBm |
| Input power (2) | Pi | -35 | —— | -25 | dBm |
| Gain | G | —— | 30 | —— | dB |
| Noise Figure | NF | —— | 4.5 | —— | dB |
| Input Isolation | ISOi | 30 | —— | —— | dB |
| Output Isolation | ISOo | 30 | —— | —— | dB |
| Input pump leakage | PumpLin | —— | —— | -35 | dBm |
| Output pump leakage | PumpLout | -45 | —— | -45 | dBm |
| Return Loss | RL | —— | —— | -45 | dB |
| Polarization Dependent Gain | PDG | —— | —— | 0.3 | dB |
| PMD | PMD | —— | —— | 0.5 | ps |
| Operation Temperature | Tw | -5 | —— | 60 | ℃ |
| Storage Temperature | Ts | -40 | —— | 80 | ℃ |
| Humidity (3) | 10 | —— | 85 | % | |
| Power Voltage | Vps | 85/170 | 110/220 | 132/264 | VAC |
| Power Consumption | P | 18 | W | ||
| Serial interface | RS232, RS485 | ||||
| Power supply | 110VAC, 220 VAC, -48VDC, or 100V-240V | ||||
| Connectors | Simplex SC/UPC, SC/APC, FC/UPC, FC/APC, LC/UPC, LC/APC , ST/UPC and ST/APC available | ||||
| Warranty | 3 years |
工作温度：商业级/工业级/军品级可选
本产品为 北亿纤通 | F-tone Networks 产品线，详细信息，请联系我们的销售人员，谢谢！ Important Notice Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by Andxe System before they become applicable to any particular order or contract. In accordance with the Andxe System policy of continuous improvement specifications may change without notice.The publication of information in this data sheet does not imply freedom from patent or other protective rights of Andxe System or others. rther details are available from any Andxe System sales representative.
