产品描述

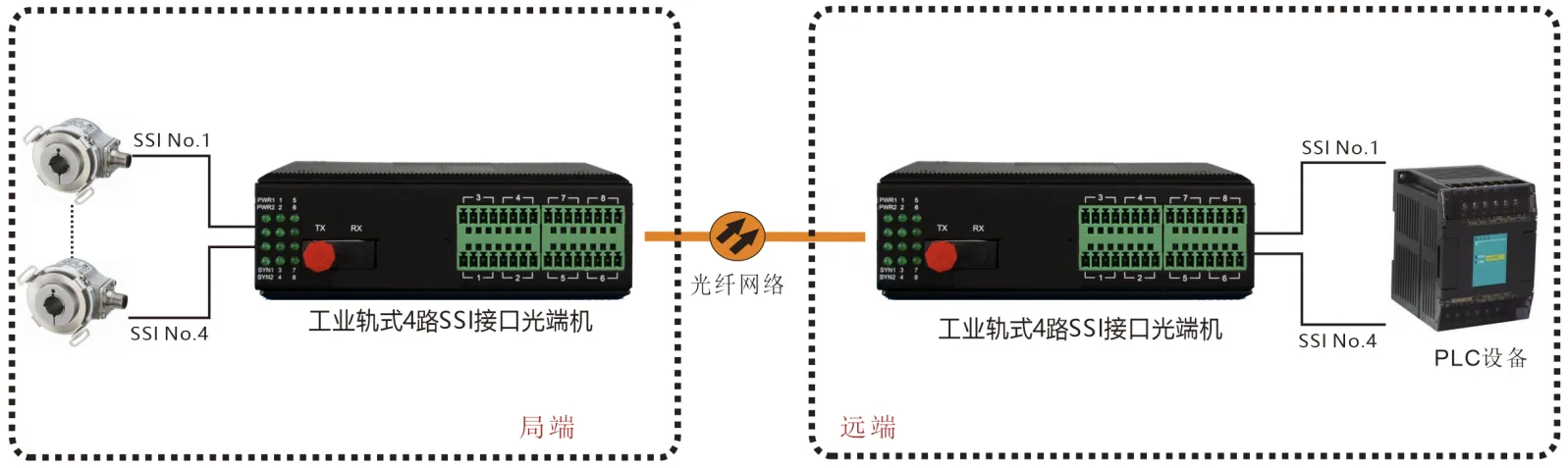

本产品是用来把同步串行接口SSI协议转为光纤传输的设备,用于SSI接口的编码器和PLC之间光纤通信。 主要用来延长通信距离和隔离电气间的直接连接，由于采用了光纤作为传输介质，可以完全避免恶劣环境下雷电、浪涌、电磁干扰等对通信设备的威胁，同时省去了原来使用铜线时的雷电浪涌保护设备投资。
工作温度：商业级/工业级/军品级可选
功能特点
- 提供1-4路SSI编码器接口，接收端最高支持6M读取速度，自动同步发射端与接收机的时钟与数据;
- SSI接口带接收与发送LED灯；
- SSI口接口防雷达到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 标准;
- 支持宽范围交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护
- 符合工业四级电磁兼容性要求
- 超强防雷功能：防雷击，可抗感应高压，防浪涌等
- 无风扇高效散热，降低修复时间
- IP40外壳防护等级，能够经受住恶劣环境的考验
- 导轨或壁挂式安装
- 宽温型：工作温度-40℃~ +85℃
- 所有型号皆通过100%烤机测试，保修期：5年
技术参数
◆ 光纤部份
光口：1
光纤：单纤双纤
光纤接口：FC/SC/ST/LC(SFP)
波长：850nm/1310nm多模；1310nm/1550nm单模
无中继传输距离：20~120Km
典型发射功率:
单模1310/1550nm：≥-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受灵敏度范围：-28dBm~- 40dBm
◆ SSI接口
发射机: CLK+, CLK-, DAT+, DAT-
接收机: DAT+, DAT- ,CLK+ ,CLK-
接入端子:每路4芯3.5mm间距插入式端子
◆ 电气和机械特征
冗余双电源输入: DC9-48V 功耗<5W
过载保护： 支持
反接保护： 支持
冗余保护： 支持
接入端子： 4芯5.08mm间距插入式端子
外壳： IP40防护等级，铝合金材质

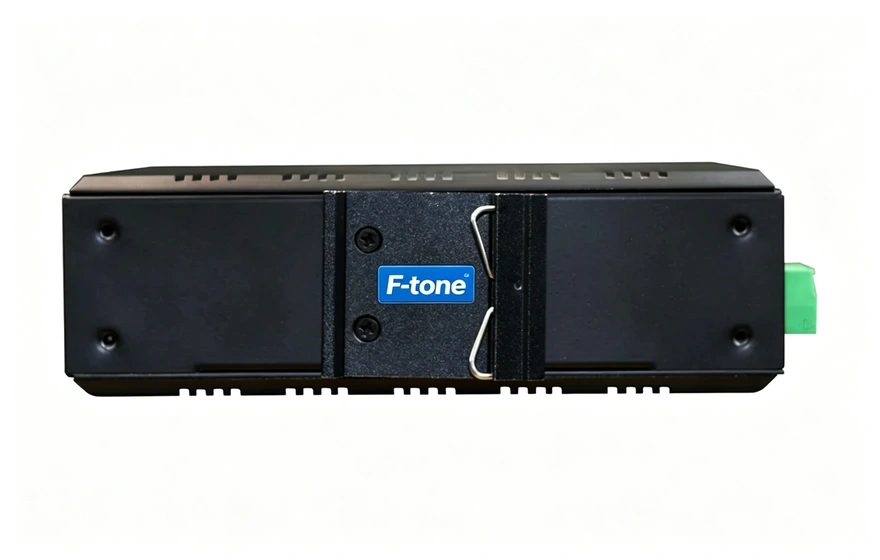

安装方式： 导轨安装、壁挂式安装
重量： 0.75kg/台
尺寸： 133mm(长) x 120mm(宽) x 50.0mm(高)
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100,000小时
