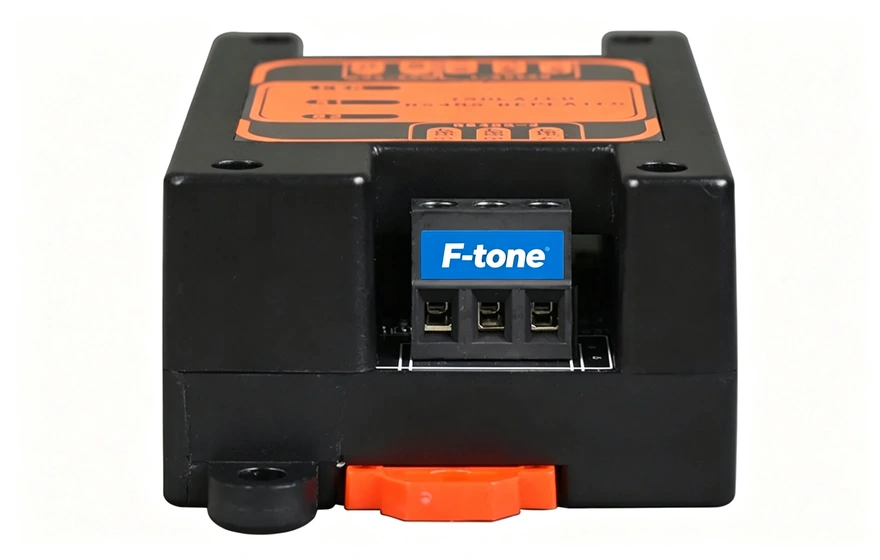

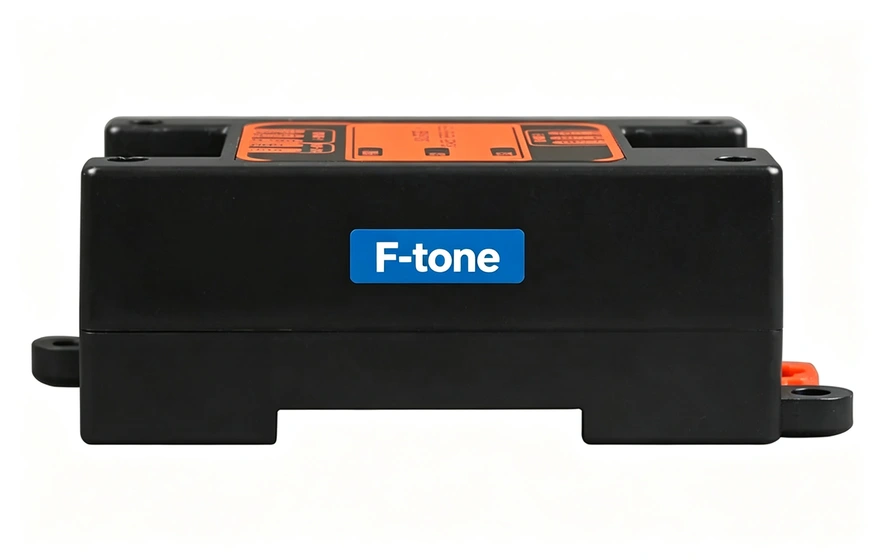

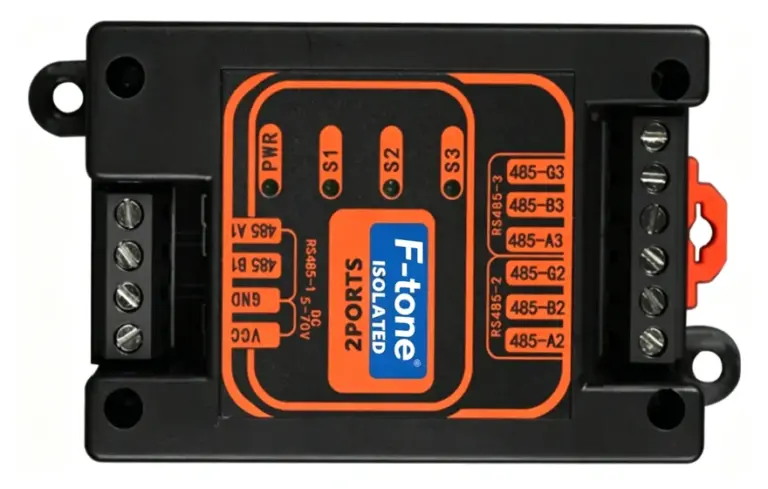

产品描述
本RS485光电隔离式中继器拥有2路完全电气隔离RS485通道，每个通道都有独立的RS485收发器，产品能够自动感知数据流方向和通信波特率，不需要任何控制或握手信号，保证数据全透明传输。符合RS485标准，支持透明的，协议独立的RS485 消息传输，使其适用于多种应用，如Modbus 协议等。 每通道RS485隔离集线器每一路具有6kV防雷能力，光电隔离，隔离电压高达2.5KV，并每路有独立的地，使得一路RS485 总线受到破坏时，其他RS485总线上的器件能得到保护，每个RS485 端口最多可携带128每个RS485节点、电源端口具备6kV防雷能力。
工作温度：商业级/工业级/军品级可选
功能特点
- 工业级设计，通信完全隔离，性能稳定可靠，传输速率最高达300Kbps；
- 每一路RS485具有6kV防雷能力，2.5KV光电隔离，每路RS485都带有独立屏蔽线地接口与LED指示灯；
- 数据流自动控制技术，自动判别和控制数据传输方向；
- 支持多机通讯，每个 RS485 通道可负载128 个增强型节点，最远传输距离2200米(9600bps)；
- 采用隔离电压2500V DC-DC电源供电，通信信号采用高速光耦隔离，实现端口之间的电气隔离;
- 支持宽范围9-70V交流与直流电源输入，电源接口具有6kV防雷能力;
- 电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;
- 超强防雷功能：防雷击，可抗感应高压，防浪涌等;
- 无风扇高效散热，降低修复时间;

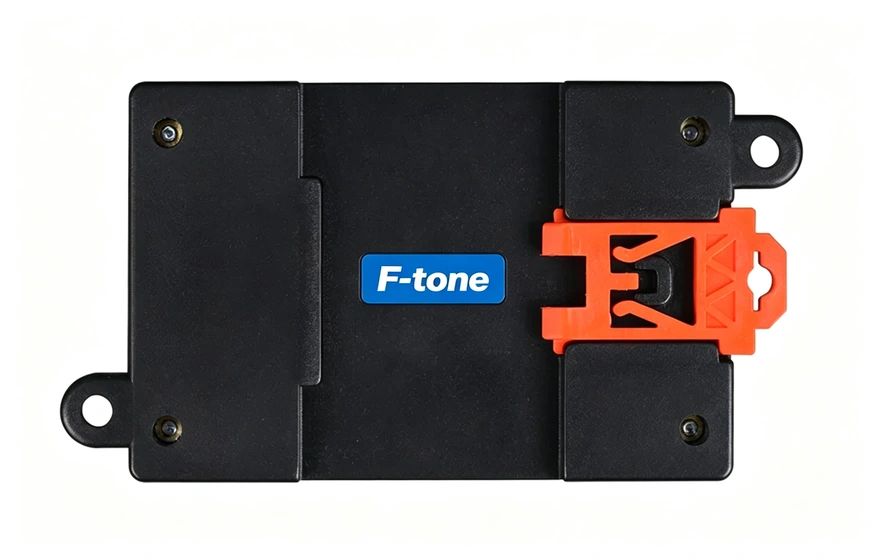

- 导轨或壁挂式安装;
- 宽温型：工作温度-40℃~ +85℃;
- 所有型号皆通过100%烤机测试;
技术参数
◆ 串行接口
标准
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口接口:
RS-485 2 线: A(对应TX+) B(对应TX-) GND

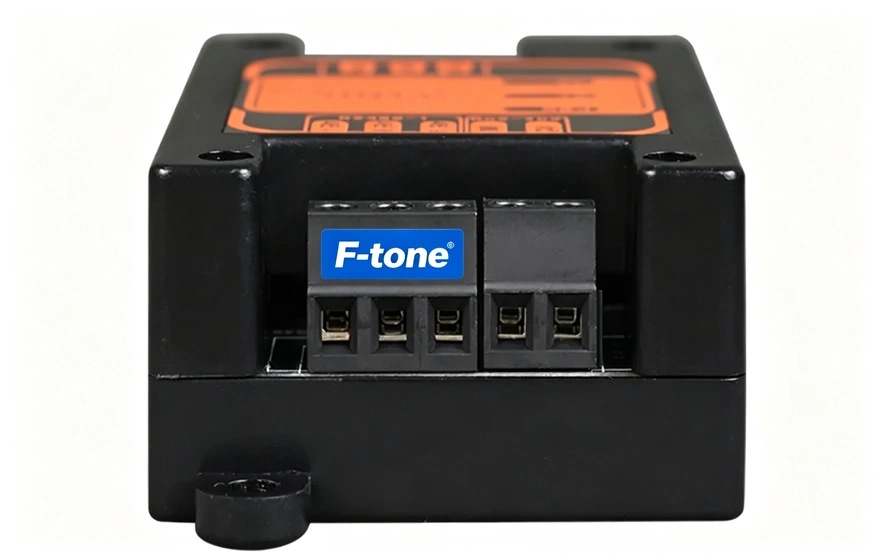

物理接口：5.08mm间距螺钉式端子
◆ 环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
