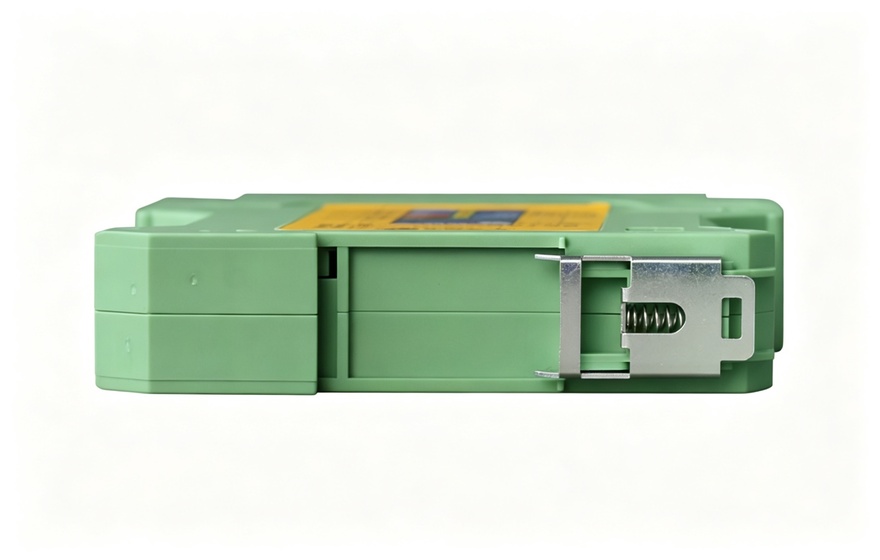

产品描述
4通道RS485隔离集线器拥有1路转4路完全电气隔离RS485通道，隔离集线器每一路RS485具有6kV防雷能力，光电隔离，隔离电压高达3KV，并每路有独立的地，使得一路RS485 总线受到破坏时，其他RS485总线上的器件能得到保护，每个RS485 端口最多可携带128节点；电源端口也拥6kV防雷能力。 设备自带 线路短路与数据错误侦测 并隔离 功能，带有共模电感差分滤波与FPGA数字滤波器，通信距离长达2200米(9600bps)，广泛应用于复杂的工业系统中。
工作温度：商业级/工业级/军品级可选
功能特点
- 基于FPGA设计，带有共模电感差分滤波与FPGA数字滤波器，能过滤线路中的毛刺，能根据发送的数据自动产生生精准RS485收发切换使能信号；
- 每一路RS485具有6kV防雷能力，3KV光电隔离，每路RS485都带有独立屏蔽线地接口与LED指示灯，采用隔离电压3KV DC-DC电源供电，通信信号采用高速光耦隔离；
- 电源供电地与No.1/2/3/4/5路RS485的地隔离，No.1/2/3/4/5路RS485地相互隔离，都为3KV电气隔离,直接AC220V或AC380V电压接入也不会烧隔离的另一端;
- 自带 线路短路检测与数据错误侦测 功能，能检测RS485时线路A-B短路，并能侦测到接收数据错误（由某些节点故障时接收到的数据连零大于300bps的最长连零时间），测到错误时，自动隔离出现问题的线路通道，并有指示灯指示，;
- 支持多机通讯，每个 RS485 通道可负载128 个增强型节点，最远传输距离2200米(9600bps)；
- RS485接口有三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5) 短路电流波10/700μs，开路峰值输出电压6KV，内阻40欧标准;
- 支持宽范围9-70V直流电源输入，电源接口具有6kV防雷能力;
- 电源支持过载保护、防反接保护;符合工业四级电磁兼容性要求;
- 超强防雷功能：防雷击，可抗感应高压，防浪涌等;
- 无风扇高效散热，降低修复时间，导轨式安装;
- 宽温型：工作温度-40℃~ +85℃;
- 所有型号皆通过100%烤机测试;
技术参数
串行接口
标准
EIA/TIA-485 RS-485 (ISO/IEC8284)
接口 :
RS-485：2-wires
RS-485 2 wires: A(+),B(-）,SG(Signal Ground)
终端120欧匹配电阻设备已内置
环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞200,000小时
标准
EIA/TIA-485 RS-485 (ISO/IEC8284)
接口 :
RS-485：2-wires
RS-485 2 wires: A(+),B(-）,SG(Signal Ground)
终端120欧匹配电阻设备已内置
环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞200,000小时

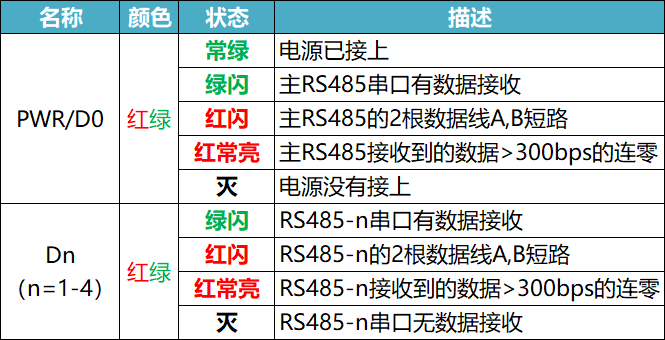

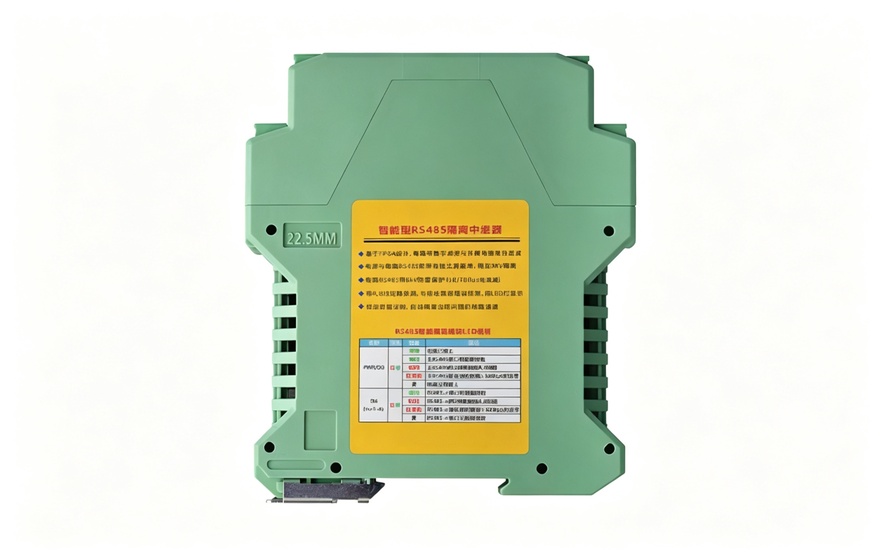

LED灯说明：
产品规格：
| 产品型号 | FTC-D4JM |

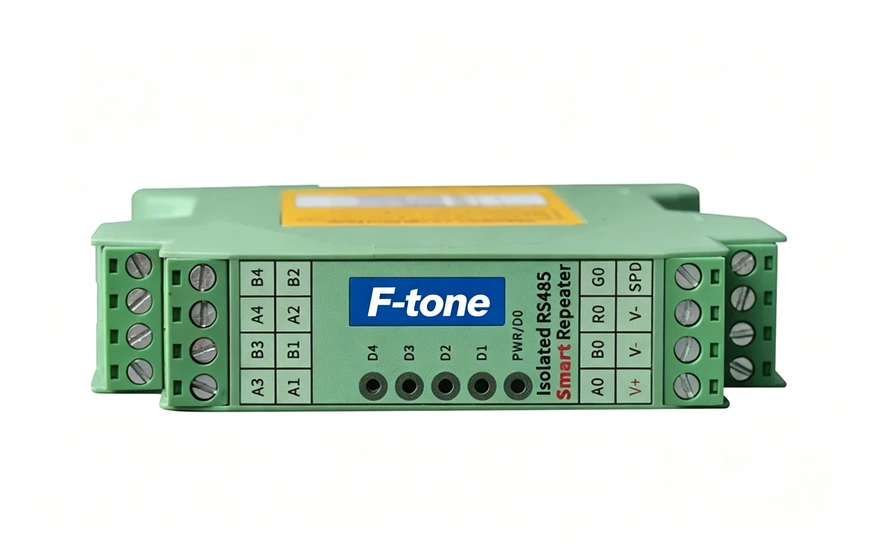

| 产品功能描述 | 智能工业轨式 4路RS485集线器 |
| 业务端口描述 | 4路隔离RS485通道，1路上联隔离RS485接口 |
| 电源 |
电源输入DC9-70V ,功耗<1W 过载保护：支持；反接保护：支持； 接入端子：4芯5.08mm间距端子 |
| 重量 | 0.19Kg/台 |
