产品描述
本工业级串口服务器模块是一款能让串口设备立即具备联网能力，可以把分散的串行设备、主机等通过网络来集中管理。该产品支持1路TTL转1路百兆以太网，可以外接RS232/422/485接口，WEB界面上可以设置接口类型。 串口服务器支持多种网络协议，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP协议；拥有完善的管理功能，支持访问控制、快速配置、在线升级等；每路串口支持4路TCP或UDP会话连接，支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；支持WEB访问方式。另外，配套提供的基于Windows平台的管理配置工具，能够一步一步引导用户对设备进行管理配置，通过简单的设置实现串口设备立即联网。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。 硬件通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可以用于许多嵌入式网络控制应用产品；
工作温度：商业级/工业级/军品级可选
功能特点

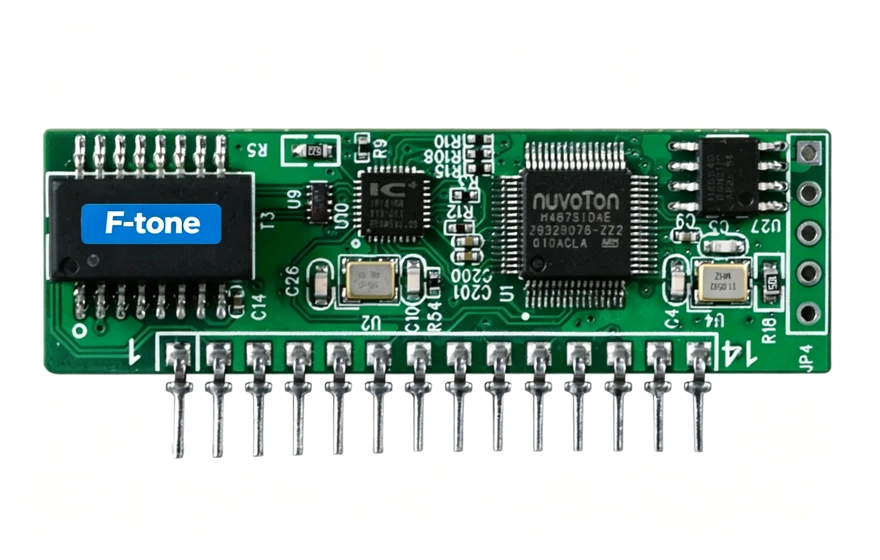

- MCU采用ARM Cortex -M4 ，主频 192MHz处理器；

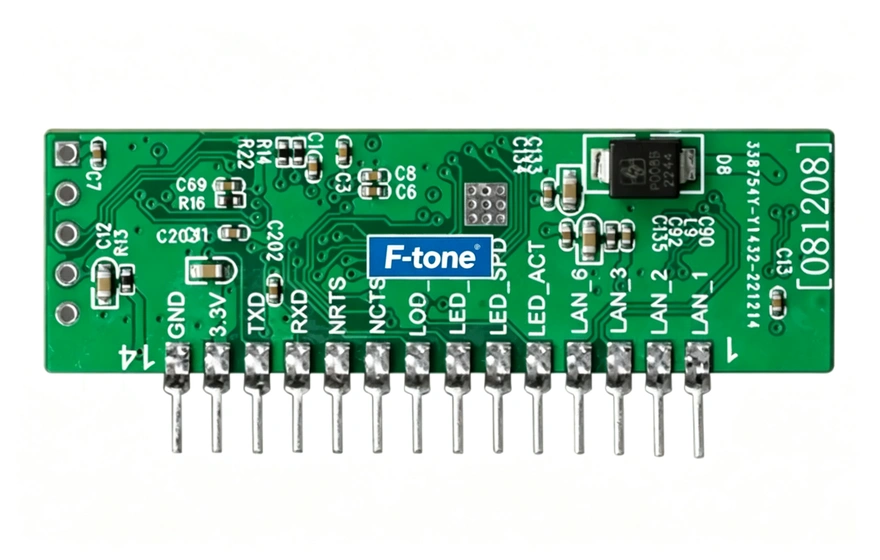

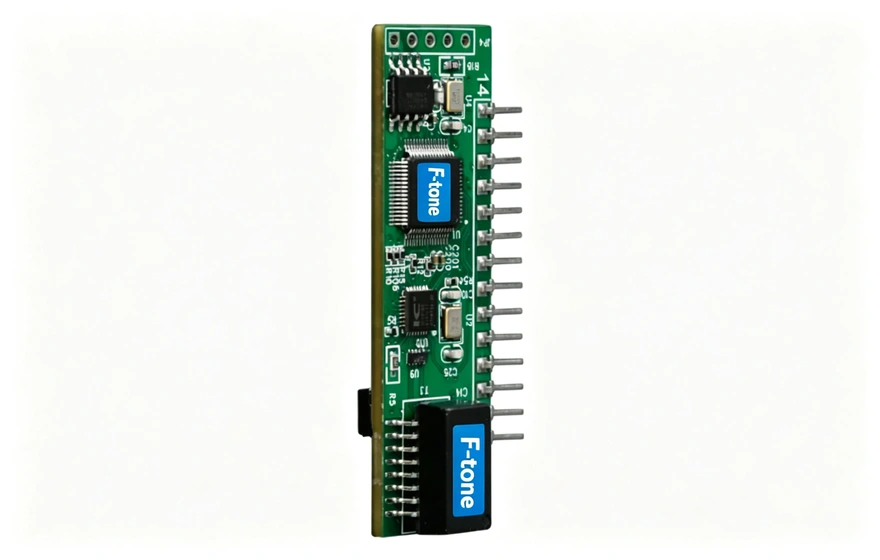

- 模块采用14脚单排2.54mm插针，方便安装；
- 支持1路百兆以太网；以太网支持10/100ba se-T(X)自适应以太网接口；支持自动协商（Auto-Nego Full&half duplex）支持自动交叉线检测（MDI/MDIX）；
- 同时提供1路TTL，接口支持RS232/422/485串口，支持300bps-921600bps线速无阻塞通信，支持波特率自动扫描匹配，支持客户自定义波特率；
- 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多种工作模式；
- 完成Modbus-RTU到Modbus-TCP透明转换，实现通过网络方式读取串口设备数据；
- 支持串口状态和串口参数监视，通信状态一目了然；
- 支持过网关，跨路由通信；支持虚拟串口驱动访问模式和网络中断自动恢复连接功能；
- 灵活的串口数据分帧设置，满足用户各种分包需求；
- 支持标准TCP/IP SOCKET应用程序访问TCP支持多连接，满足4个以内用户同时监控或管理串口设备；
- UDP方式下支持单机或多机通讯，满足多个用户同时监控或管理串口设备；
- 支持Windows配置工具、Telnet和WEB等多种配置形式、支持SNMP网管；
- 支持本地和远程的系统固件升级；
- 模块+3.3V电源供电，总电流<400mA等;
- 以太网接口提供三级防雷功能，能通过ITU-T K.21(10/700μS)共模:4KV阻抗(40Ω)的测试;
- 宽温型：工作温度-40℃~ +85℃;
- 所有型号皆通过100%烤机测试;
技术参数
10/100M以太网接口
协 议：符合IEEE 802.3ab，IEEE 802.3z
速 率：10/100自适应m全/半双工自适应
MAC地址表：可以学习4096个MAC地址
MAC地址表：可以学习4096个MAC地址
物理接口：RJ45座 支持Auto-MDIX
TTL接口
TTL信号：RXD，TXDGNDnCTS，nRTS
环境指标
工作温度：-40℃—+85℃
储存温度：-40℃—+85℃
工作湿度：0%—95%（无凝结）
MTBF： ＞100000小时
