产品描述

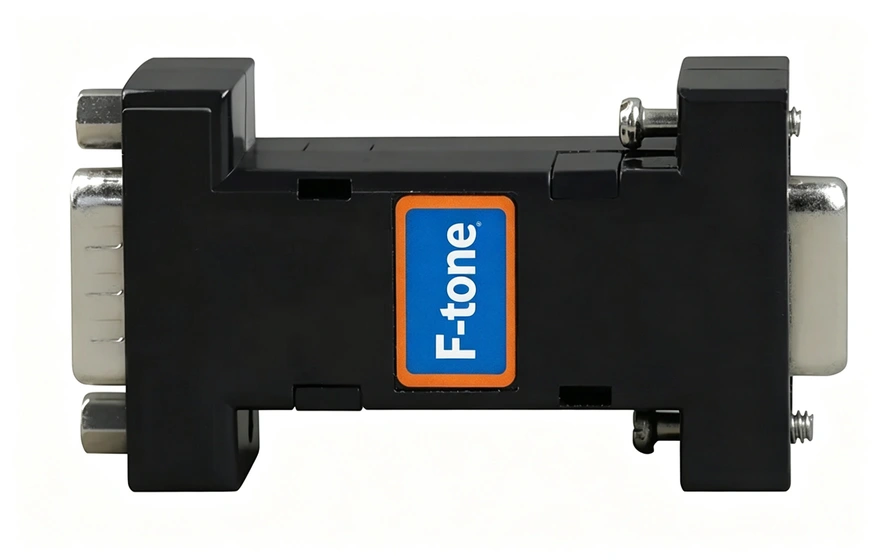

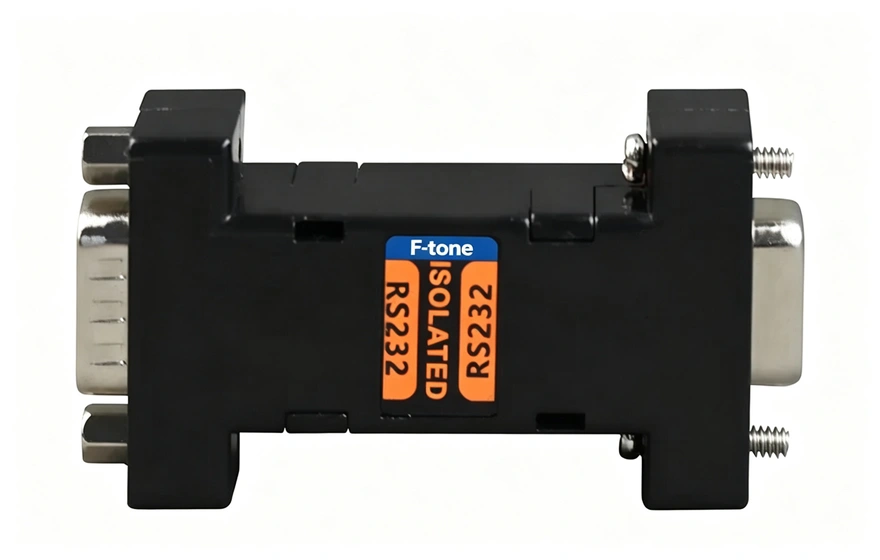

本型号FC-1003基本功能为RS232隔离器，采用串口窃技术无源转换。其内部接口有静电保护，有较强的抗干扰特性。采用了三线3KV隔离技术，极大限度地保护了RS-232串行接口设备， 避免了地线回路电压、浪涌、感应雷击、静电、热拔等恶劣环境对RS-232设备的损坏。产品即插即用，环境适应性强速率高达256Kbp。可以放大延长串口信号。
工作温度：商业级/工业级/军品级可选
功能特点
- RS232波特率300-256Kbps自适应；
- 隔离电压3000V ，采用串口窃电，提高了设备的适用面;
- 符合EIA RS-232和CCITT V.28/V.24异步协议
- 隔离脚位：收(RX），发(TX)、地(GND5P)三线隔离
- 两个RS232接口有TVS保护，抑制静电和浪涌

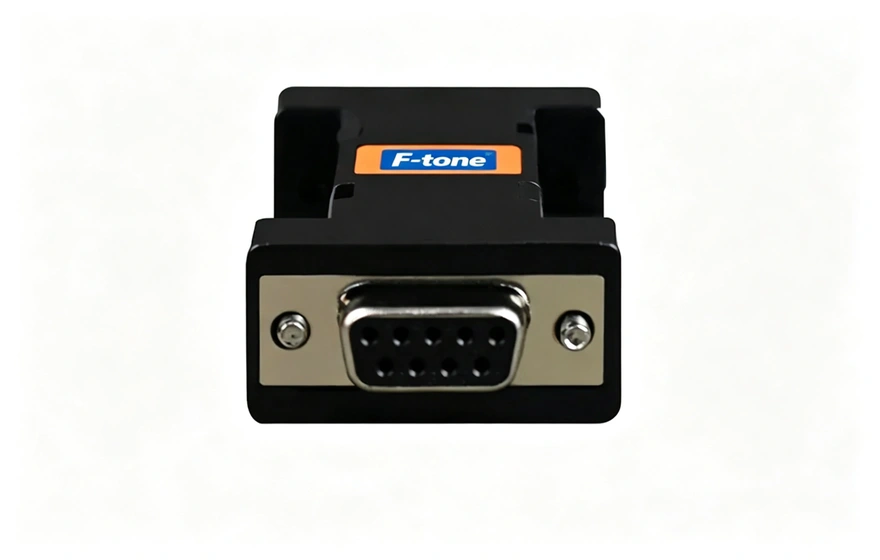

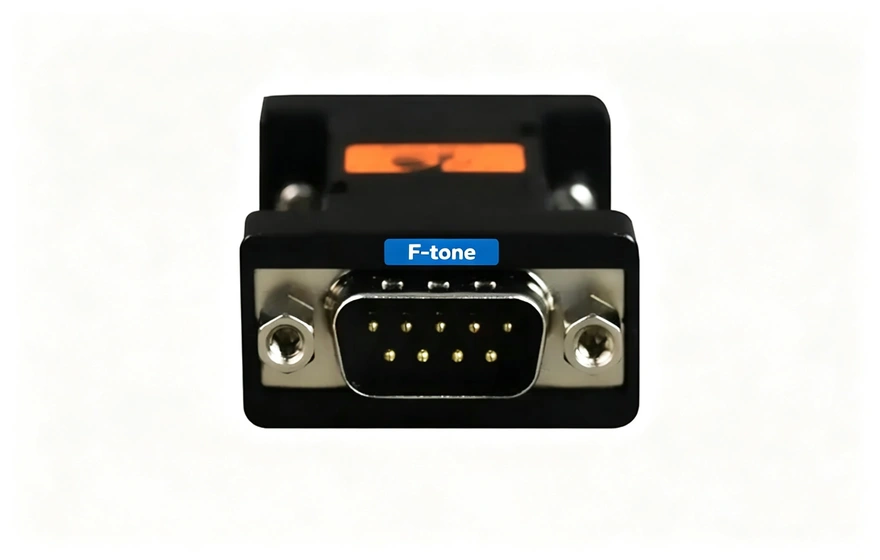

- DB9连接头：两侧使用DB9公/母连接头
- 全透明通信，用户无须任何调试，即插即用；
- 宽温型：工作温度-40℃~ +85℃;
- 所有型号皆通过100%烤机测试;
- 串行接口
- 标准 EIA/TIA-232 RS-232 (ITU-T V.28/V.24) 串口界面:

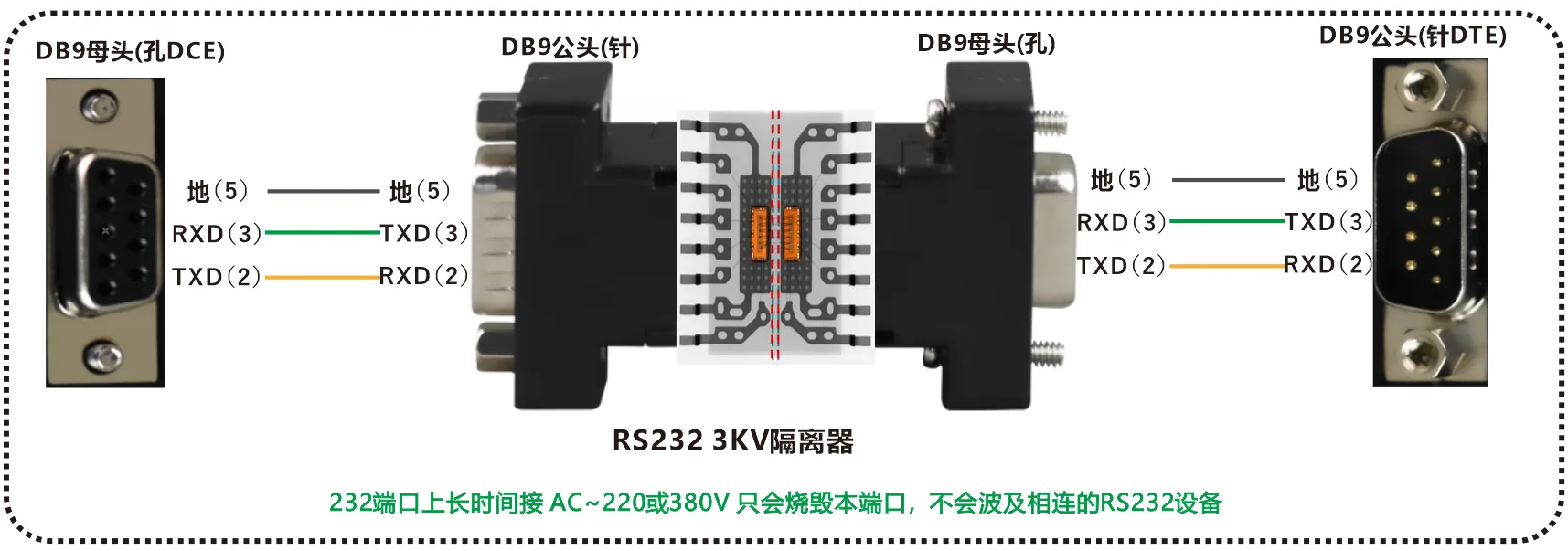

- 接口 : RS-232：孔式DB9 转 针式DB9； RS-232母: TXD(DB9-2) RXD(DB9-3)GND(DB9-5) RS-232公: RXD(DB9-2) TXD(DB9-3)GND(DB9-5) 内部回路：RTS 到 CTS，DTR 到DSR
- 环境 指标 工作温度：-40℃—+85℃ 储存温度：-40℃—+85℃ 工作湿度：0%—95%（无凝结） MTBF： ＞100000小时
- 产品规格 产品型号 FC-1003 产品功能描述 RS-232 3KV隔离器 业务端口描述 1路DB9 RS232公头；1路DB9 RS232母头 电源 串口取电 功耗<1W 产品尺寸 尺寸：62mm(长) x 33mm(宽) x 16mm(高) 重量 0.023Kg/台
